КСБ – кабель систем безопасности. FRLS, FRHF, FRLSLTx

Программа импортозамещения в Российской федерации всегда стояла в ряду одних из приоритетнейших задач. Разговоры об импортозамещении ведутся на самом высоком уровне достаточно давно, но особо остро вопрос встал после 2014 года. Однако наши партнеры, занимающиеся производством кабельной продукции, приступили к работе в этом направлении намного раньше, задолго до указаний «сверху».

Так, например «Спецкабель», наладил производство кабеля линейки «КИП» и их огнестойкий аналог – «КСБ»,для современных интегрированных систем АСУ ТП, СОУЭ и комплексной безопасности нефтегазовой, атомной, военно-промышленной и других отраслей уже в 2009 году.

Кабели марки "КИП" (им уже была посвящена отдельная статья) были разработаны аналогично зарубежным кабелям марки "Belden" для адаптации на российском рынке. Бренд «Belden» зарекомендовал себя качественным, высочайшей производительности и надежности во всех областях применения: профессиональном телерадиовещании, структурированных кабельных системах, системах безопасности, автоматизации промышленности и многих других.

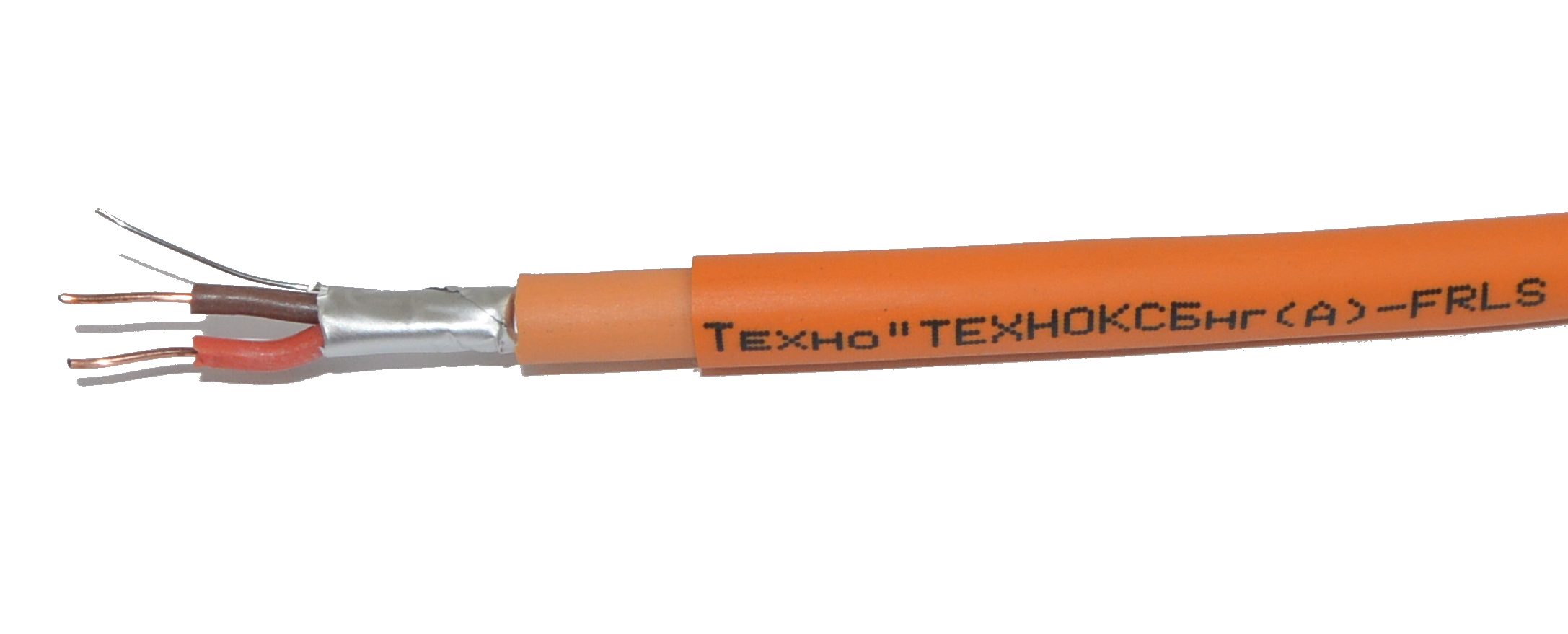

ТехноКСБнг(А)-FRLS 1х2х0,64

"КИПы" «Спецкабеля, «КИСы» «Паритета», «КИ» «Сегмент-Энерго», «ТехноКСБ» «ЭСПКБ Техно» аналогично иностранным были сделаны с небольшими диаметрами ТПЖ всего двух видов – 0,6 и 0,78 мм. Однако в линейке типоразмеров европейских интерфейсных кабелей нет кабелей с большим сечением токоведущих жил. Как раз, поэтому компанией «Спецкабель» и был разработан кабель марки КСБ

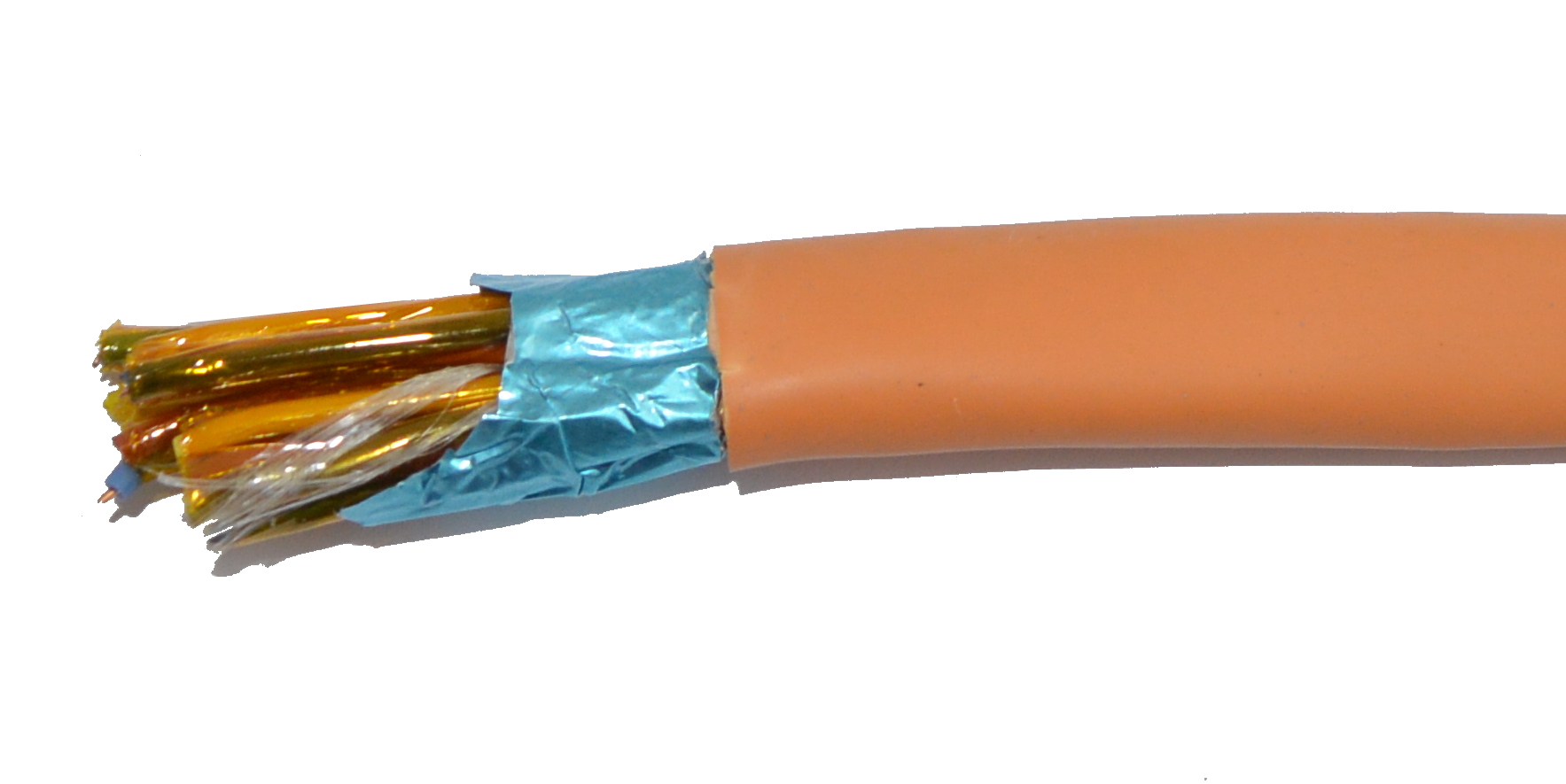

КСБнг(А)-FRLS 8х2х0,64 Спецкабель

(кабель систем безопасности с сечением ТПЖ от 0,75 кв.мм). Кроме того данный кабель стал «огнестойким воплощением» кабелей для интерфейса RS-485 для применения во взрыво-, пожароопасных зонах. «Огнестойкость» КСБ достигается за счет использования оболочки из кремнийорганической резины и дополнительного огнестойкого барьера, из слюдяной ленты для каждой пары.

«КСБ», в отличии от «КИП» имеет более широкую линейку сечений, разное исполнение оболочек и, так же как «КИП» - разные виды защитной брони. Токопроводящая жила может быть в исполнении ОЖ (цельнометаллической) либо гибкой МЖ (состоящей и множества проволочек) и дополнительно маркируется буквой «Г» - гибкий.

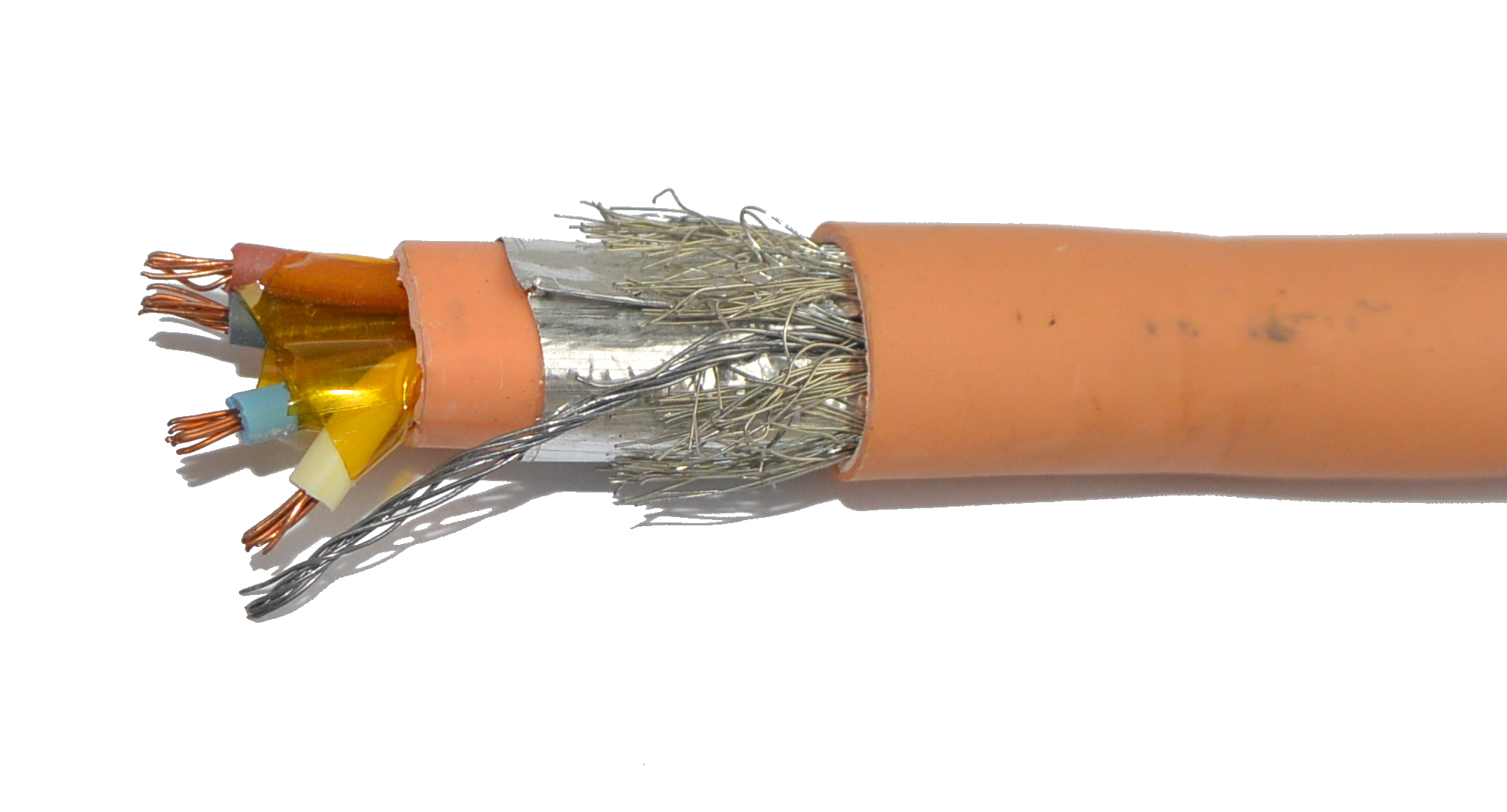

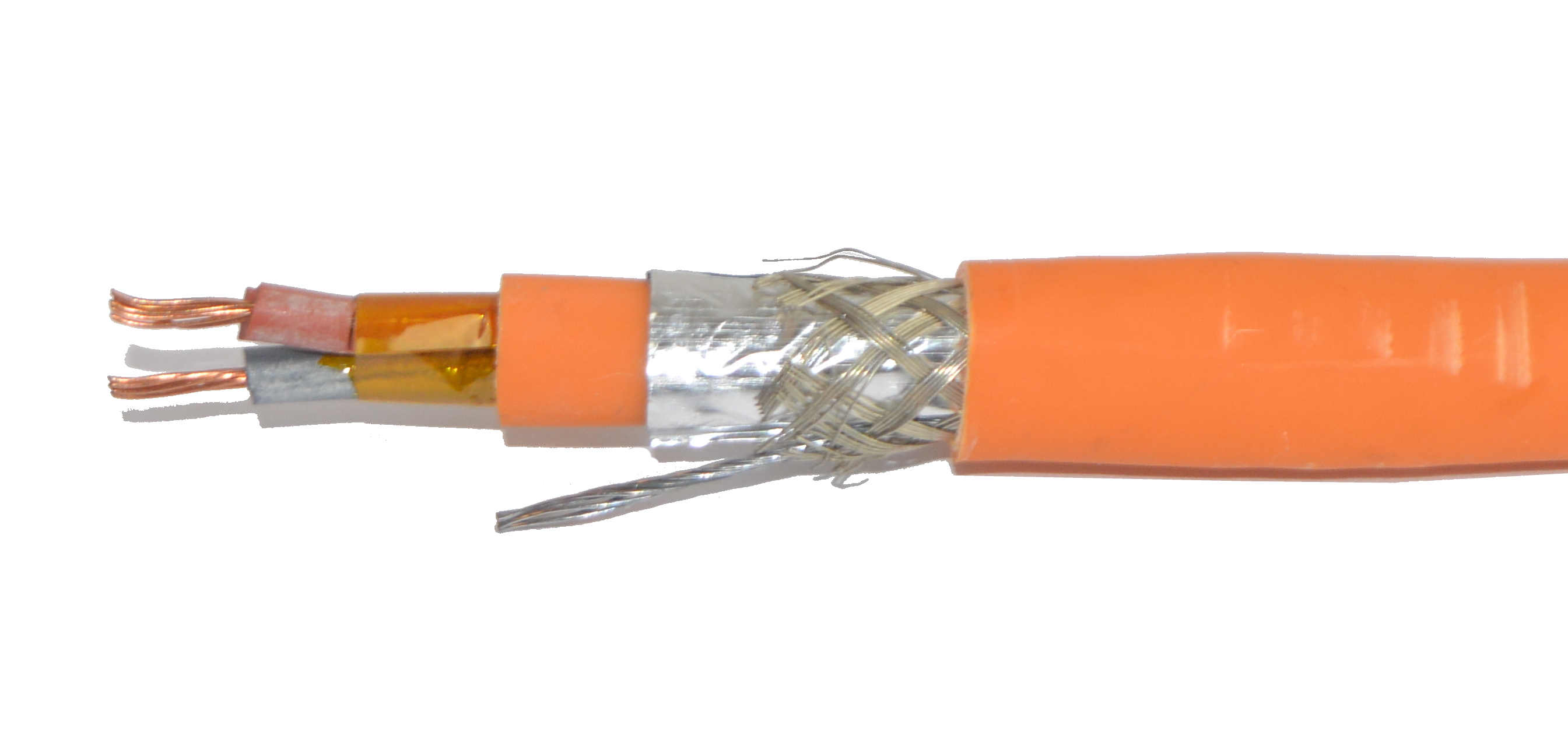

КСБГнг(А)-FRLS 2х2х0,78 Спецкабель

Для кабеля допустимы различные условия прокладки: в помещении, на открытом воздухе, в земле, в зонах с повышенной вибрации и электромагнитных помех, а также во взрывоопасных зонах и в области повышенного содержания продуктов нефтепереработки. Кроме того, кабели марки «КСБ» являются оптимальным вариантом кабелей для высокоскоростной передачи данных в промышленных сетях безопасности и автоматизации.

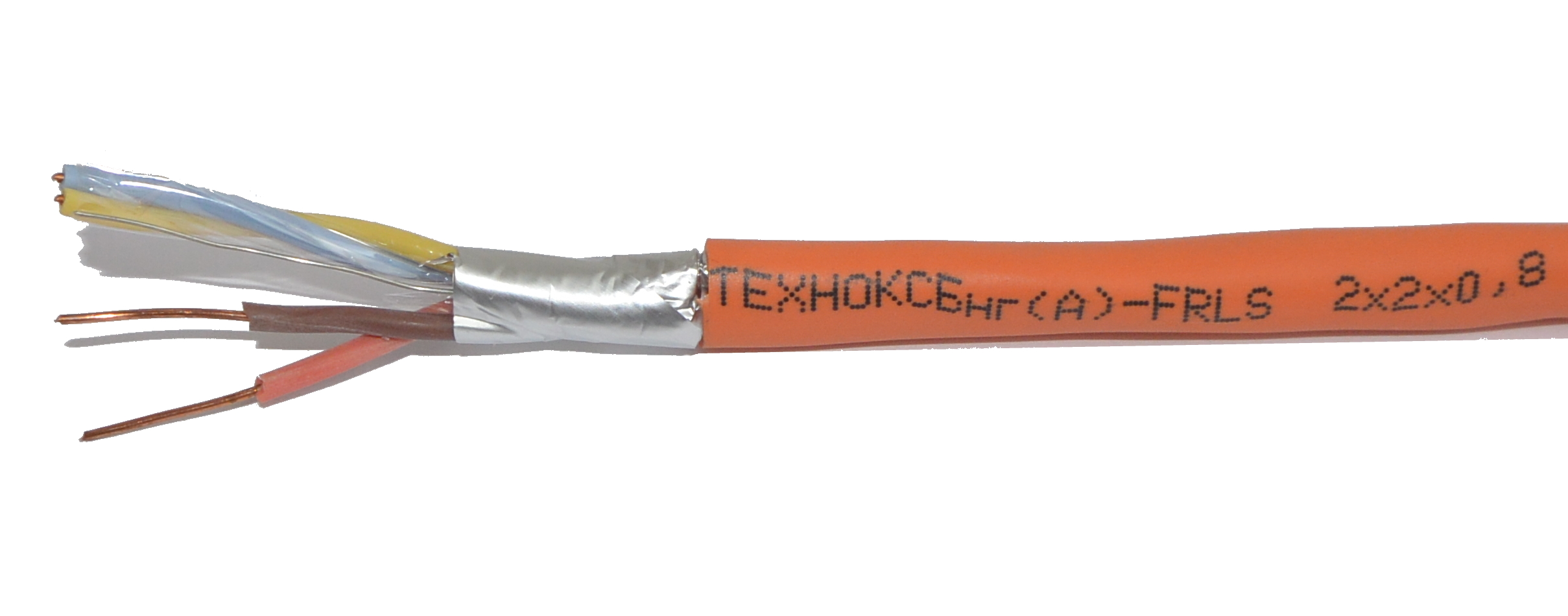

ТехноКСБнг(А)-FRLS 2х2х0,8 ЭСПКБТехно

Ниже приведены наиболее распространенные разновидности КСБ.

• КСБнг(A)-FRLS(HF)-Количество пар:1-40,диаметр жил:0,64-1,78 мм, с сердечником из скрученных пар однопроволочных жил.
• КСБГнг(A)-FRLS(HF) - Кабель для систем безопасности, количество пар:1-10,диаметр жил:0,78-2,00 мм, с сердечником из скрученных пар многопроволочных жил.

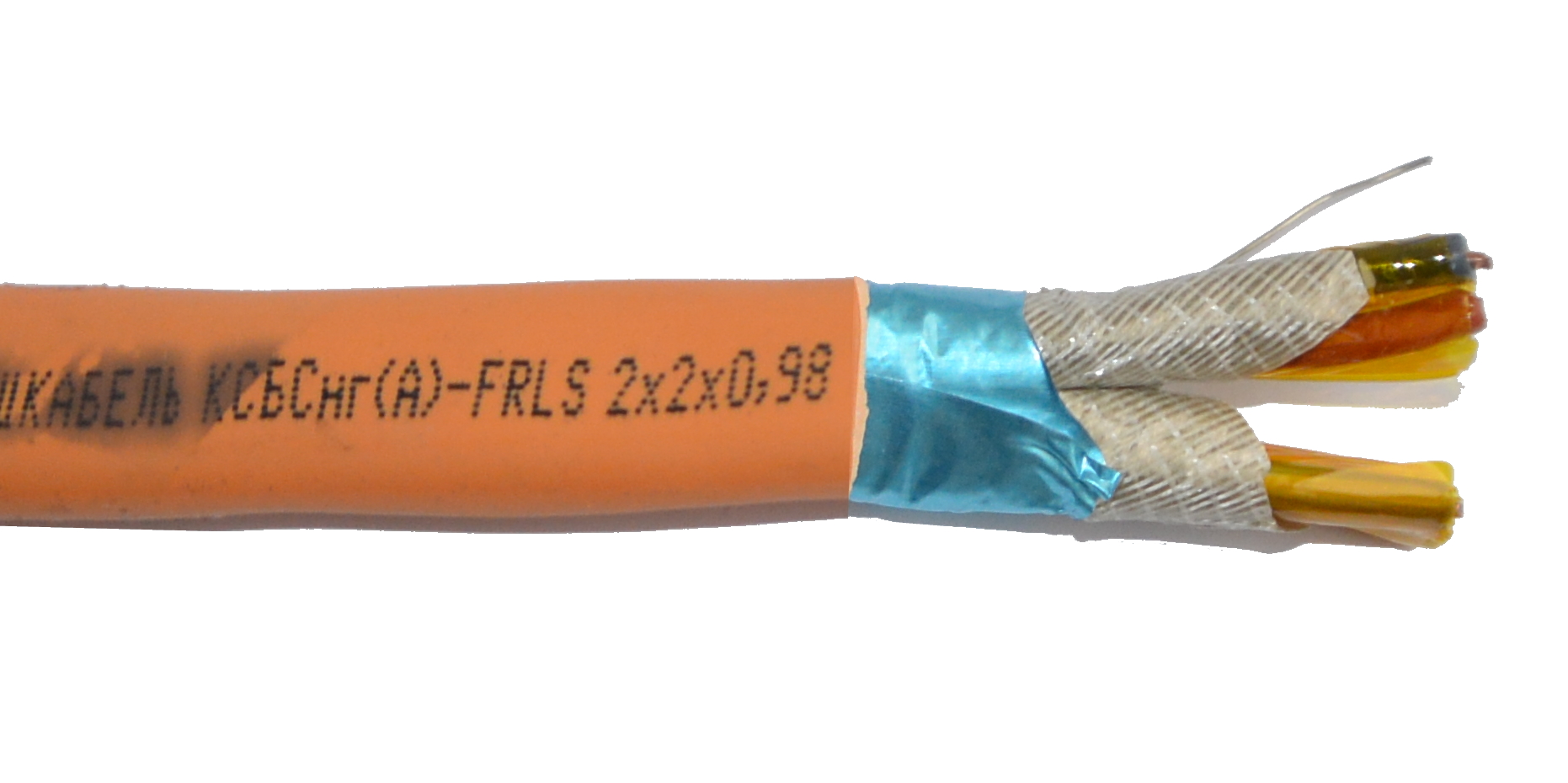

• КСБСнг(A)-FRLS(HF) – С- Дополнительный огнестойкий барьер в виде слюдосодержащей ленты.

КСБГСнг(A)-FRLS(HF) – сердечник, из скрученных пар многопроволочных жил, дополнительный барьер из слюдосодержащей ленты.
КСБКнг(A)-FRLS(HF) – К- Броня в виде оплетки из стальных оцинкованных проволок.

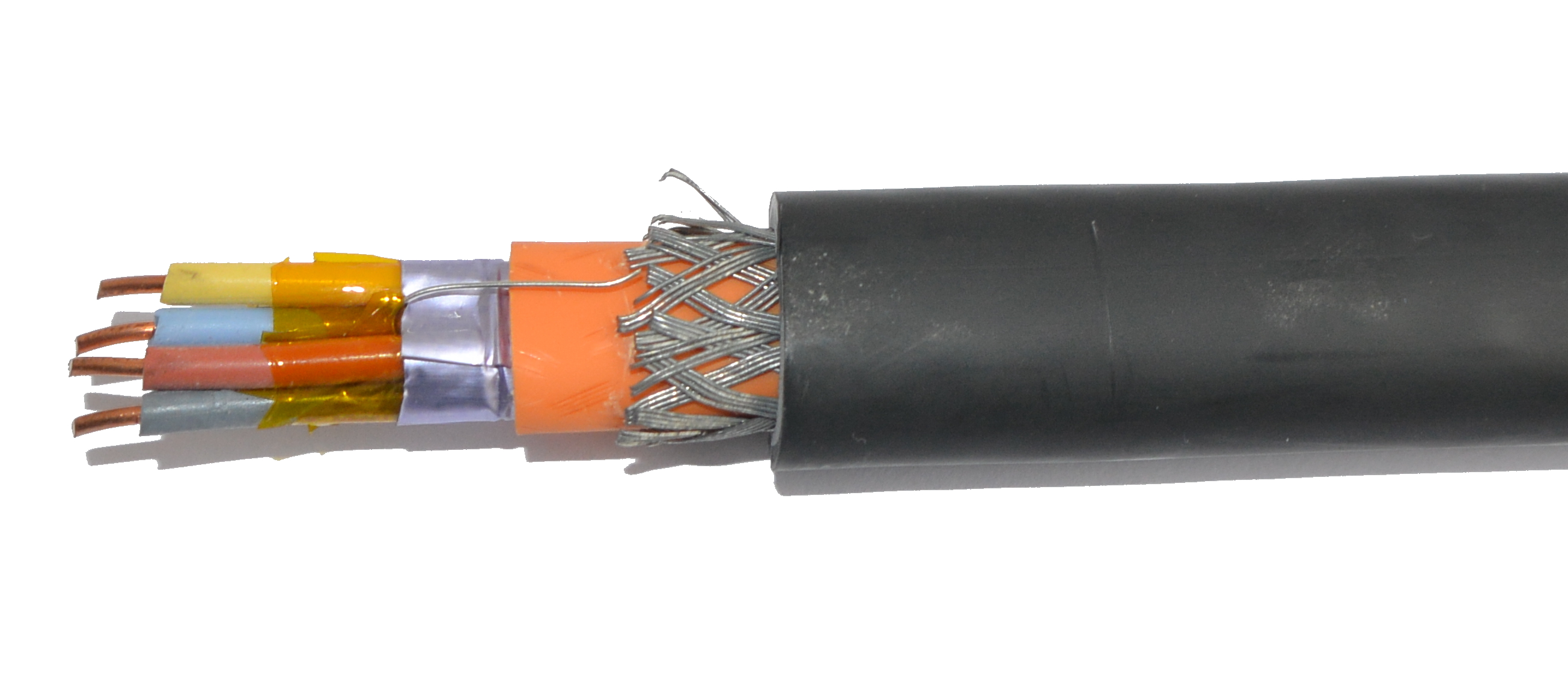

КСБКнг(A)-FRHF 2х2х1,13Спецкабель

КСБГКнг(A)-FRLS(HF) – сердечник, из скрученных пар многопроволочных жил, в броне. КСБГСнг(А)-ОБГ О – кабель огнестойкий (сохраняет работоспособность при воздействии открытого пламени не менее 180 минут); - БГ- кабель в оболочке, не содержащей галогенов (в гражданских кабелях такая оболочка маркируется индексом …HF) Кабель, для нужд оборонной техники, изготавливается по ТУ ФЖТК.357400.051.

Фундаментальным законом, на который опираются заводы-производители, при проведении испытаний кабеля и ОКЛ (огнестойких кабельных линий) на огнестойкость, является ФЗ №123 «Технический регламент о требованиях пожарной безопасности». Закон предписывает, что время работоспособности противопожарных систем, СОУЭ при возникновении пожара должно быть необходимым для эвакуации людей в безопасную зону. Элементы систем управления и пожаротушения соединены между собой по интерфейсу RS-485, с помощью ОКЛ (огнестойких кабельных линий). Работоспособность ОКЛ определяется по ГОСТ Р 53316-2009, что предполагает комплекс более жестких воздействий на кабель, имитирующих условия пожара, чем мы имеем при испытаниях на огнестойкость одиночных образцов кабеля по ГОСТ IEC 60331-21-2011.

Кроме крепежа, материала поверхности, к которой ОКЛ крепится, очень важен именно кабель, который входит в состав ОКЛ. От времени работоспособности кабеля и элементов СОУЭ зависит работоспособность элементов обеспечивающих, газодымоудаление из пораженных огнем помещений, срабатывание систем пожаротушения, разблокировки эвакуационных выходов, табличек, указывающих пути эвакуации и сообщений по громкой связи об опасности и осуществлении немедленной эвакуации.

Основная конструкция серии кабелей по ТУ 16.К99-040-2009 - марки КСБ Гнг(А)-FRLS (в оболочке из ПВХ пластиката пониженной пожароопасности) или марки КСБ Гнг(А)-FRHF (в оболочке из безгалогенной полимерной композиции)

КСБнг(A)-FRHF 1х2х0,78 Спецкабель

включает в себя изолированные кремнийорганической резиной медные семипроволочные жилы диаметром 0,78- 2,00 мм (эквивалентно сечениям 0,35-2,5 мм2), скрученные в пару (пары) совместно с полиимидной пленкой, выполняющей как раз указанные выше функции.

Так же в кабеле КСБ, за счет комбинированной изоляции, состоящей из слоев полиимидной пленки, гарантировано высокий уровень сопротивления изоляции в течении всего срока службы, даже в условиях повышенного радиационного фона. Кроме того полиимидная пленка имеет повышенную стойкость к растворителям, маслам, разбавленным кислотам, обладает низкой газопроницаемостью. И даже несмотря на недостаточную стойкость к щелочам и перегретому пару электрические показатели полиимидной пленки остаются на относительно высоком уровне.

Исходя из всего вышенаписанного можно сделать выводы, что разнообразие линейки кабелей «КСБ», их параметры, разнообразие сечений, множество конструктивного исполнения, наличие разного вида брони, позволяют проектировщику сделать правильный выбор и подобрать кабель для интерфейсных линий в соответствии с техническим заданием, параметрами протоколов, учитывая расстояния, условия прокладки и эксплуатации, а также перспективу развития и расширения сети.

Обращайтесь к нам в ООО «Атлас» и мы дадим грамотную техническую консультацию по выбранной вами продукции, в случае необходимости предложим подходящий аналог и конечно предоставим для технадзора всю необходимую документацию, подтверждающую соответствие ГОСТу и ТУ производителя.
