Монтаж защитного оборудования в электрических щитках (шкафах)

В данной статье рассмотрим в общих чертах характерные особенности монтажа защитного оборудования и других элементов в электрических распределительных щитках (шкафах).

Типы монтируемого оборудования и особенности его монтажа

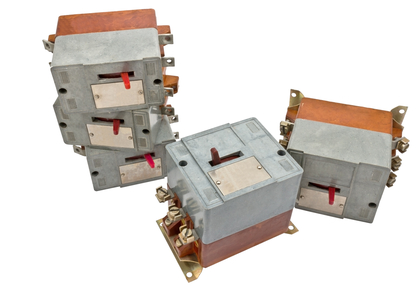

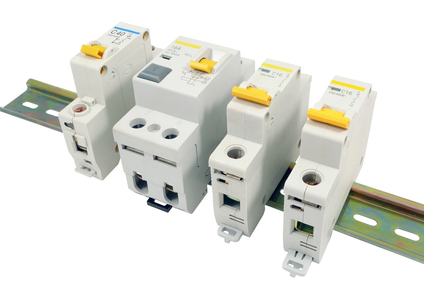

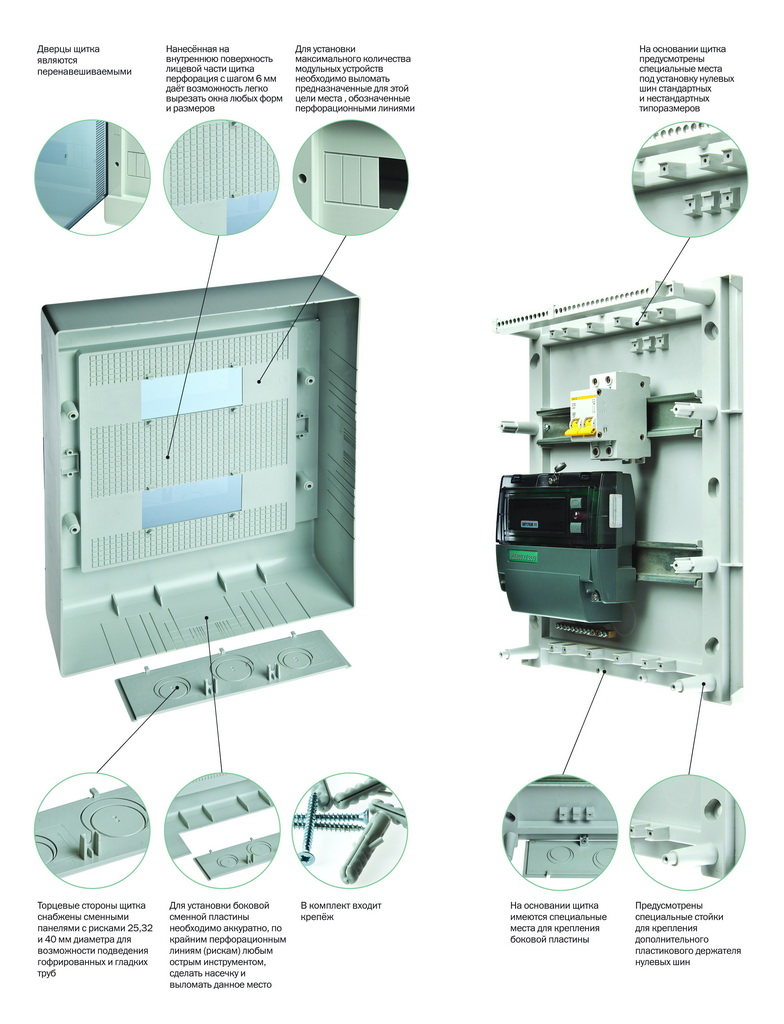

Какое оборудование может монтироваться электрических шкафах? Это могут быть защитные аппараты (автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители), устройства автоматики (реле, датчики), клеммники и другие элементы (магнитные пускатели, рубильники, кнопки и ключи управления, переключающие устройства, испытательные блоки, измерительные приборы, сигнальные лампы, звуковая сигнализация и пр.). Каким образом монтируются вышеприведенные аппараты? В первую очередь следует учитывать тип данных аппаратов. Для аппаратов модульного типа в шкафу монтируется DIN-рейка, на которую в дальнейшем устанавливаются необходимые аппараты. Установка аппаратов достаточно проста: необходимо оттянуть подпружиненную защелку аппарата, установить его на DIN-рейку и отпустить защелку. Установка устройств защитного отключения на DIN-рейку Установка аппарата другого типа, например автоматического выключателя типа ВА-57, несколько отличается от монтажа модульных аппаратов. Аппарат данного типа крепится в шкафу на болтовых соединениях. Установка автоматов типа ВА-57 с помощью болтов Крепления электрических аппаратов, а также DIN-рейки производится на монтажную панель, специально предусмотренную в корпусах распределительных электрических шкафов. В распределительных шкафах, корпус которых выполнен из пластмассы, могут быть предусмотрены места вкрутки шурупов, которые предназначены для крепления DIN-реек или монтажной панели.

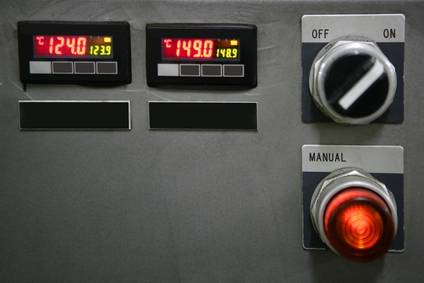

В распределительных шкафах больших размеров, где необходимо разместить достаточно большое количество аппаратов (распределительные низковольтные щиты подстанций, шкафы устройств релейной защиты, автоматики, управления коммутационными аппаратами), монтируют специальные металлические рейки. Далее на установленные рейки монтируют необходимые электрические аппараты и другие элементы. Для удобства обслуживания распределительных шкафов, некоторые элементы монтируются с наружной стороны дверцы. Например, шкаф управления двигателями. На дверце данного распределительного шкафа монтируются сигнальные лампы, переключающие устройства, кнопки и ключи управления, измерительные приборы и другие элементы, к которым необходимо обеспечить быстрый доступ. некоторые элементы монтируются с наружной стороны дверцы   Перед тем, как перейти непосредственно к монтажу, необходимо произвести разметку (на монтажной панели или на рейках) в распределительном шкафу в соответствии с ранее составленной монтажной схемой. При этом необходимо учитывать возможность и удобство подключения тех или иных монтируемых элементов. Подключение электрических аппаратов и других элементов, монтированных в распределительном шкафу, осуществляется проводниками (кабелями) или шинами.

Правила при монтаже защитного оборудования в электрических щитках (шкафах)

При монтаже и подключении аппаратов в распределительных шкафах, помимо вышесказанного, необходимо руководствоваться следующими правилами:

• прокладываемые провода должны быть ровными, чистыми;
• провода прокладываются только горизонтально и вертикально;
• радиус изгиба проводников должен быть не менее трех радиусов изгибаемого провода;
• кольца концов жил кабеля (провода) одеваются на винт по ходу его резьбы, чтобы предотвратить раскрутку кольца во время закручивания винта;
• подключение элементов, установленных на дверце шкафа, к основному оборудованию, расположенному внутри щитка, осуществляется гибким медным проводом;
• не допускается соединение двух жил, изготовленных из разных металлов, то есть медного и алюминиевого;
• при необходимости подключения алюминиевой и медной жилы кабеля под один винт, необходимо использовать алюмомедные шайбы или гильзы (в зависимости от конкретного случая);
• места пайки проводников, которые расположены вблизи от других открытых контактных частей, должны быть заизолированы;
• под один винт не рекомендуется подключать более двух проводников;
• если под один винт необходимо подключить два проводника, то между кольцами концов их жил необходимо поставить дополнительную шайбу;
• пучки проводов закрепляют специальными бандажами каждые 20 см;
• небольшие перемычки между соседними контактами можно выполнить продолжением одной из подключаемых к данному контакту жил;
• для удобства подключения и дальнейшего обслуживания распределительного щитка, подключаемые проводники маркируют в соответствии с электрической схемой распределительного щитка.

Маркировку проводов можно выполнить бирками или небольшими кусочками полимерной трубки. Надписи, указывающие функциональное назначение провода, наносят несмываемыми чернилами Для прокладки провода (кабеля) внутри распределительного щитка могут также использоваться специальные пластиковые кабельные лотки или короба. Отличительная особенность кабельных каналов данного типа – возможность вывода провода в любом месте благодаря перфорации по всей длине лотка (короба). После прокладки и подключения проводников производится их прозвонка. Прозвонка необходима для того, чтобы проверить правильность подключения аппаратов. Если в распределительном щитке сравнительно небольшое количество проводников (например, в квартирном распределительном щитке), то можно выполнить проверку правильности их подключения визуально.

Подключение электрических аппаратов распределительного шкафа шинами

Рассмотрим более подробно подключение электрических аппаратов в распределительном электрическом щитке шинами. Как правило, ошиновка в распределительном щитке выполняется плоскими шинами, изготовленными из алюминия. Шины крепятся на изоляторы, предварительно закрепленные на рейках или непосредственно на корпусе распределительного щитка. В распределительных щитах, где предусмотрено секционирование, сборные шины каждой из секций монтируются в верхней части распределительного щитка.

Для обеспечения дополнительной безопасности обслуживающего персонала от поражения электрическим током, шины распределительного шкафа могут быть дополнительно изолированы, например, термоусадочной изоляцией. Цвет шин, а также их изоляционного покрытия должен соответствовать общепринятой расцветке фаз в трехфазной электрической сети:

• - А – желтая;
• - В – зеленая;
• - С – красная;

Монтаж нулевой шины

В распределительных щитах переменного тока, помимо трех фаз, есть нулевая шина, которая предназначена для подключения питания однофазных потребителей. В соответствии с общепринятой расцветкой фаз, нулевая шина (или ее изоляционное покрытие) должна быть окрашена в голубой цвет. Нулевая шина, как и фазные шины, монтируется на изоляторы, предварительно установленные в распределительном шкафу. Подключение нулевой шины (проводников) к отходящим линиям осуществляется напрямую, то есть через клеммник. В то время как фазные шины (проводники) подключаются к отходящим линиям через коммутационный аппарат (рубильник или автоматический выключатель). Подключение электрических аппаратов к сборным шинам производится двумя способами. Электрический аппарат (автоматический выключатель, рубильник) подключается непосредственно к шинам, если это возможно конструктивно. В противном случае электрический аппарат подключается к сборным шинам проводниками (кабелем) непосредственно или через промежуточный клеммник.

DIN-рейки в электрическом распределительном шкафу

DIN-рейки, как и упоминалось выше, предназначены для монтажа в распределительном шкафу модульных аппаратов. Конструктивно представляет собой металлический профиль. Бывает сплошной, а также с определенным шагом перфорации. Кроме того, на DIN-рейку могут наноситься насечки, которые предназначены для упрощения отрезки необходимой длины. Существует несколько типов DIN-рейки:

• - омега образная;
• - типа ТН35 (в том числе уменьшенного размера для монтажа клеммников);
• - G - типа;
• - С - типа.

DIN-рейка монтируется непосредственно в щиток или на предусмотренную в нем монтажную панель. Ее крепление производится болтовыми соединениями или шурупами.
