Аппаратура для производства сварочных работ отличается большим разнообразием. Только для электросварки разработано несколько типов сварочных аппаратов
Трансформаторные аппараты для сварки переменным током
Трансформаторные аппараты для сварки переменным током. Отличаются простотой и надежностью конструкции, основу которой составляет автотрансформатор. Но дуга на переменном токе нестабильна, а трансформатор не может поддерживать на выходе аппарата стабильно высокое напряжение холостого хода. Поэтому для трансформаторного сварочного аппарата необходимо качественное напряжение сети без существенных просадок, а варить таким аппаратом можно только черные металлы.

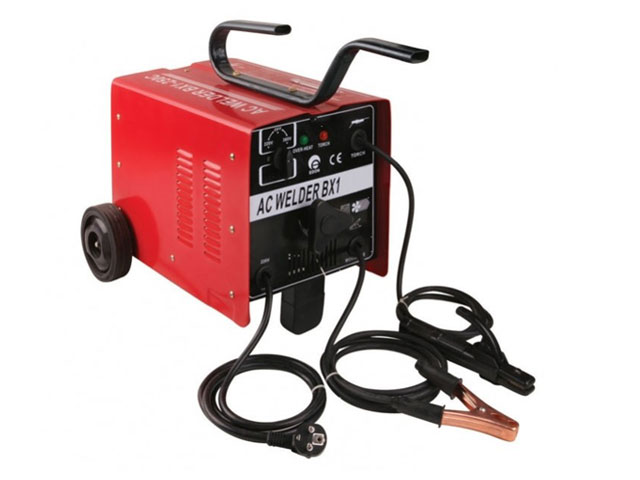

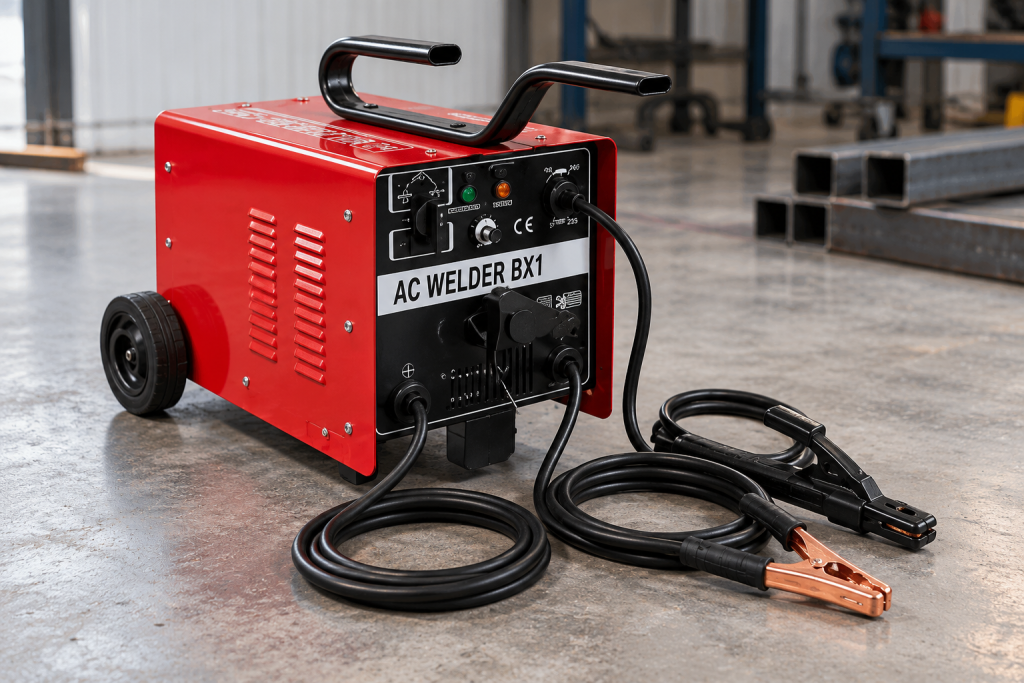

Сварочный аппарат для сварки переменным током
Аппарат на основе того же трансформатора с добавлением на выходе диодного или тиристорного выпрямителя. Такое устройство позволяет варить нержавеющую сталь и цветные металлы при условии применения специальных электродов. Однако недостатки, связанные с низким уровнем напряжения холостого хода трансформатора, в этом аппарате лишь усугубляются, потому что на выпрямителе также теряется часть электрической мощности.

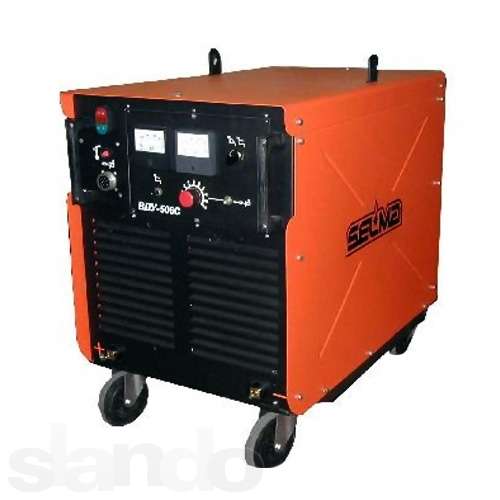

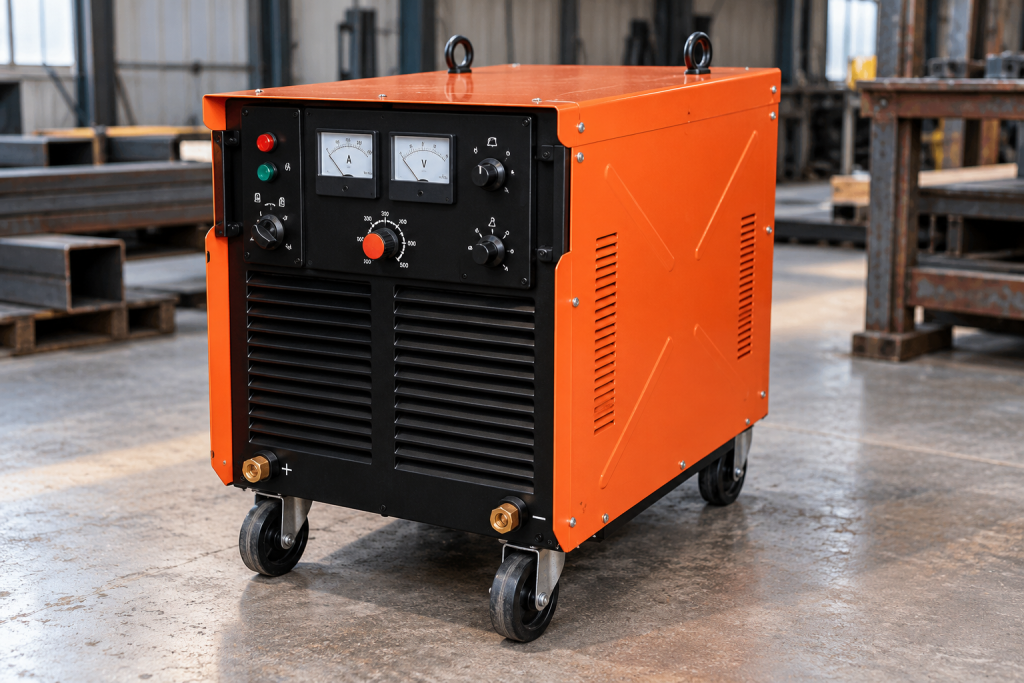

Аппарат для сварки переменным током с добавлением на выходе тиристорного выпрямителя
Сварочные полуавтоматы

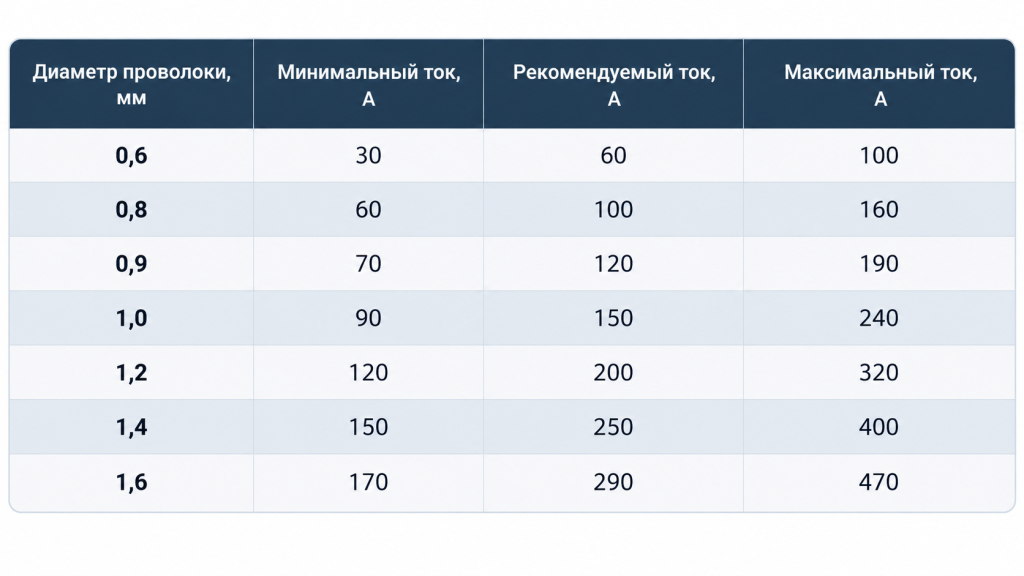

Малогабаритные аппараты достаточно сложного устройства: помимо трансформатора и выпрямителя имеют в своем составе горелку и привод подачи проволоки, которая в некотором смысле выполняет роль электрода. Полуавтоматы очень производительны и позволяют варить самые разные металлы. В качестве среды для сварки зачастую используются инертные или, напротив, активные газы.

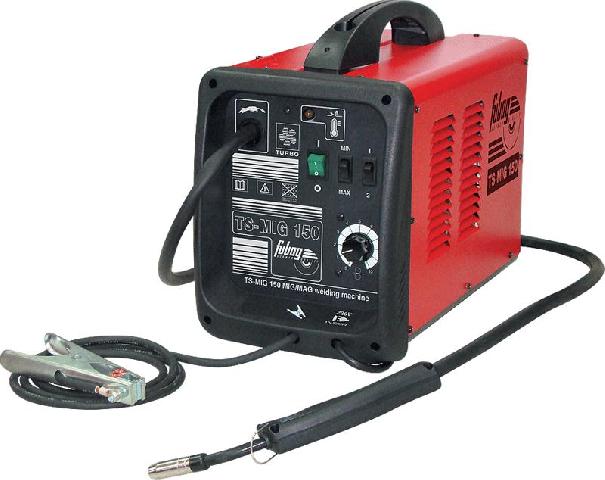

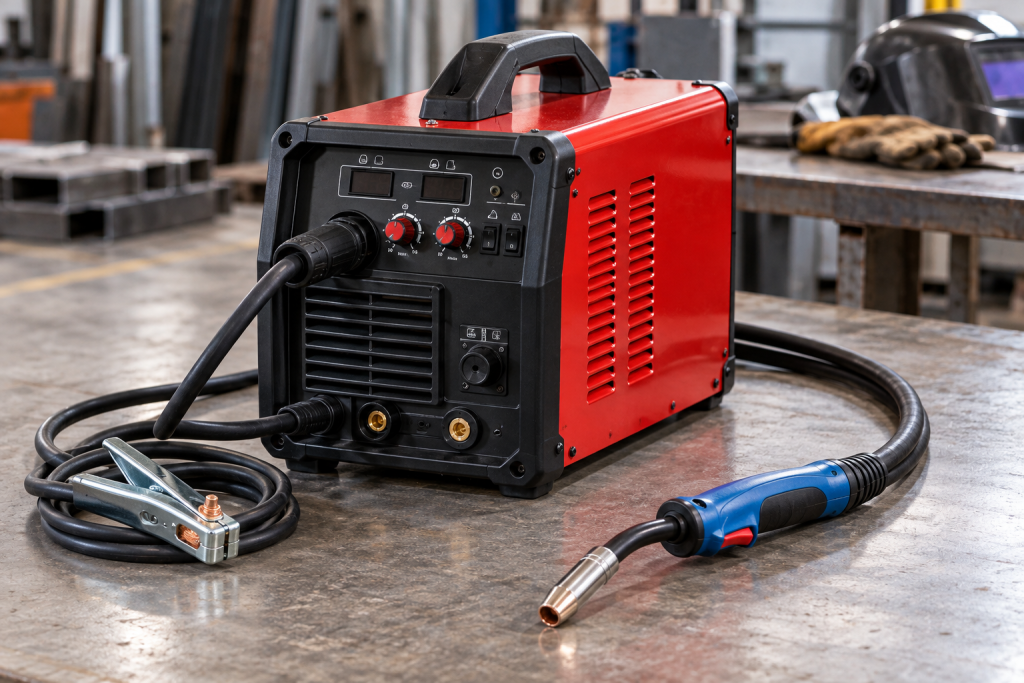

Сварочный полуавтомат
Сварочные инверторы
Универсальные сварочные аппараты, в которых частота напряжения сети повышается при помощи тиристорных преобразователей. Это позволяет использовать трансформатор с минимальными габаритами. Аппарат варит металлы выпрямленным напряжением. Инверторы являются самыми современными сварочными аппаратами, они всегда обеспечивают оптимальные рабочие параметры за счет электронных систем стабилизации напряжения холостого хода. Фактически инвертор может обеспечивать стабильную дугу и поддерживать заданный ток даже при существенной просадке напряжения сети. Инверторы – наиболее дорогие сварочные аппараты.

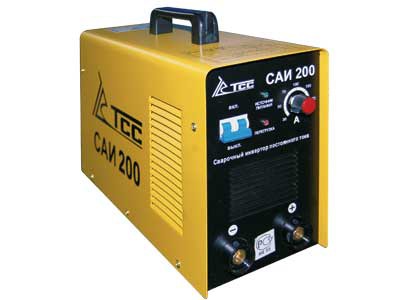

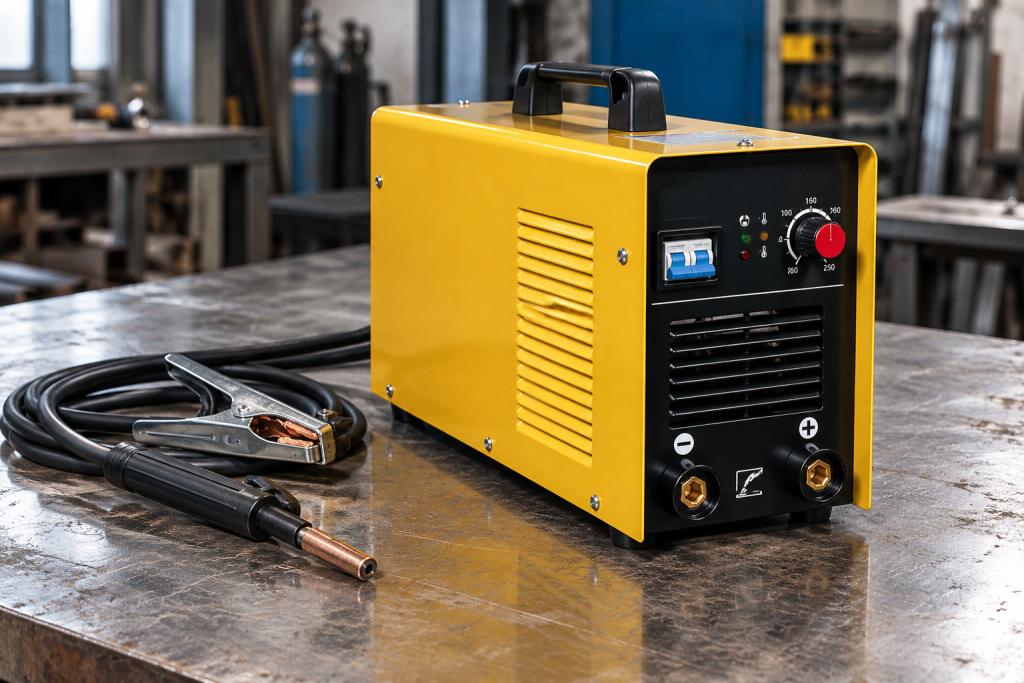

Сварочный инвертор
От чего зависит качество сварки?
Чтобы обеспечить качество сварочных работ, необходимо следующее:
- Правильно выбрать сварочный аппарат для дуговой сварки по таким характеристикам как максимальный рабочий ток, напряжение холостого хода и относительная продолжительность цикла работы.
- Использовать электроды, соответствующие типу металла свариваемых конструкций и величине катета шва.

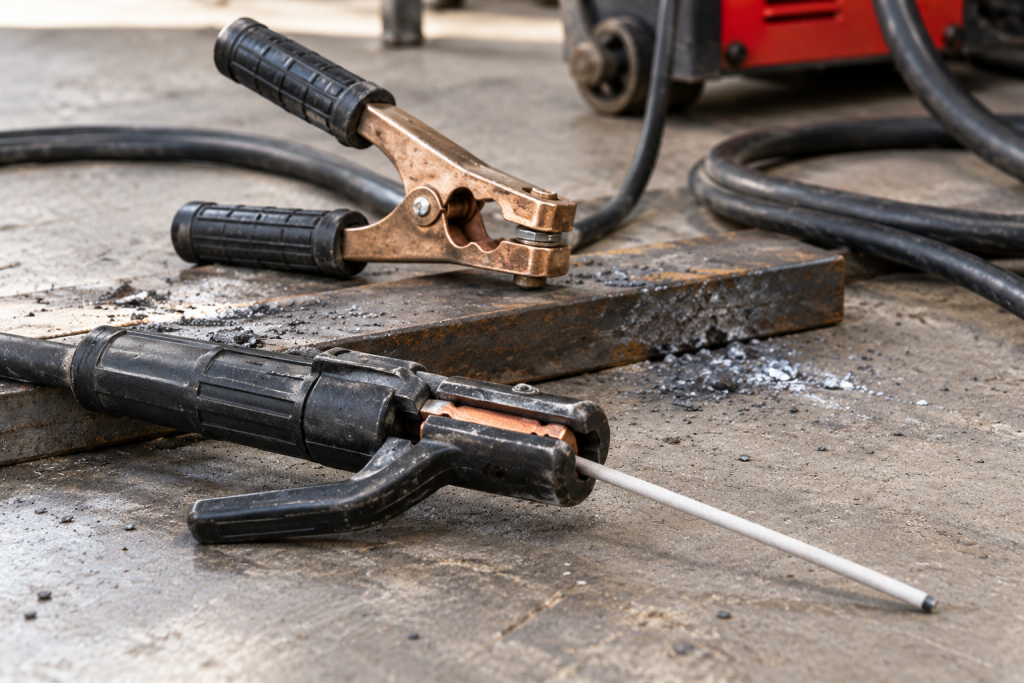

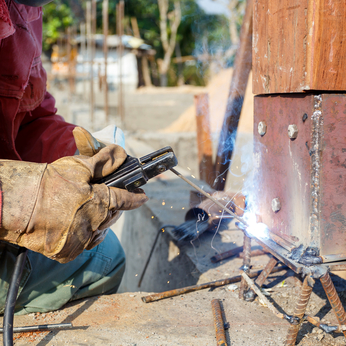

- Выбрать хороший держак и зажим «крокодил» для минусового провода (массы)
4. Рассчитать и правильно выбрать
сварочный кабель для массы и для линии аппарат-электрод (держака).
О четвертом пункте поговорим подробнее.
Выбор сварочных кабелей
Сечение и марка кабеля для держателя электрода и для массы подбирается одинаковым. Выбор сечения можно сделать по таблице, приведенной ниже.

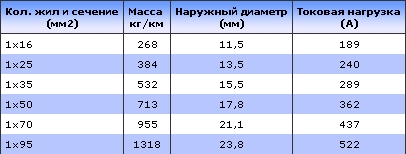

Выбор сечения сварочного кабеля
Выбор марки сварочных кабелей диктуется условиями работы. Однако наиболее распространенная марка кабеля –
КГ (медный гибкий многопроволочный кабель в резиновой оболочке). Раньше этот кабель имел маркировку КРПТ или КОГ.
Эти кабели идеально соответствуют условиям работы при строительстве благодаря высокой гибкости многопроволочных жил и способности
резиновой изоляции выдерживать многочисленные циклы изменения нагрузок. Для работы в условиях низких зимних температур выпускается модификация кабеля КГ, имеющая маркировку
КГ хл. Но стоит заметить, что даже изоляция
обычного кабеля КГ никогда не станет жесткой на морозе и не начнет лопаться.
В качестве кабеля для держака и массы выбирается одножильный кабель КГ (КГхл) нужного сечения, а для питания сварочного аппарата по высокой стороне обыкновенно выбирается двух- или трехжильный КГ в случае питания от одной фазы, или (четырех-) пятижильный в случае питания аппарата от трех фаз.

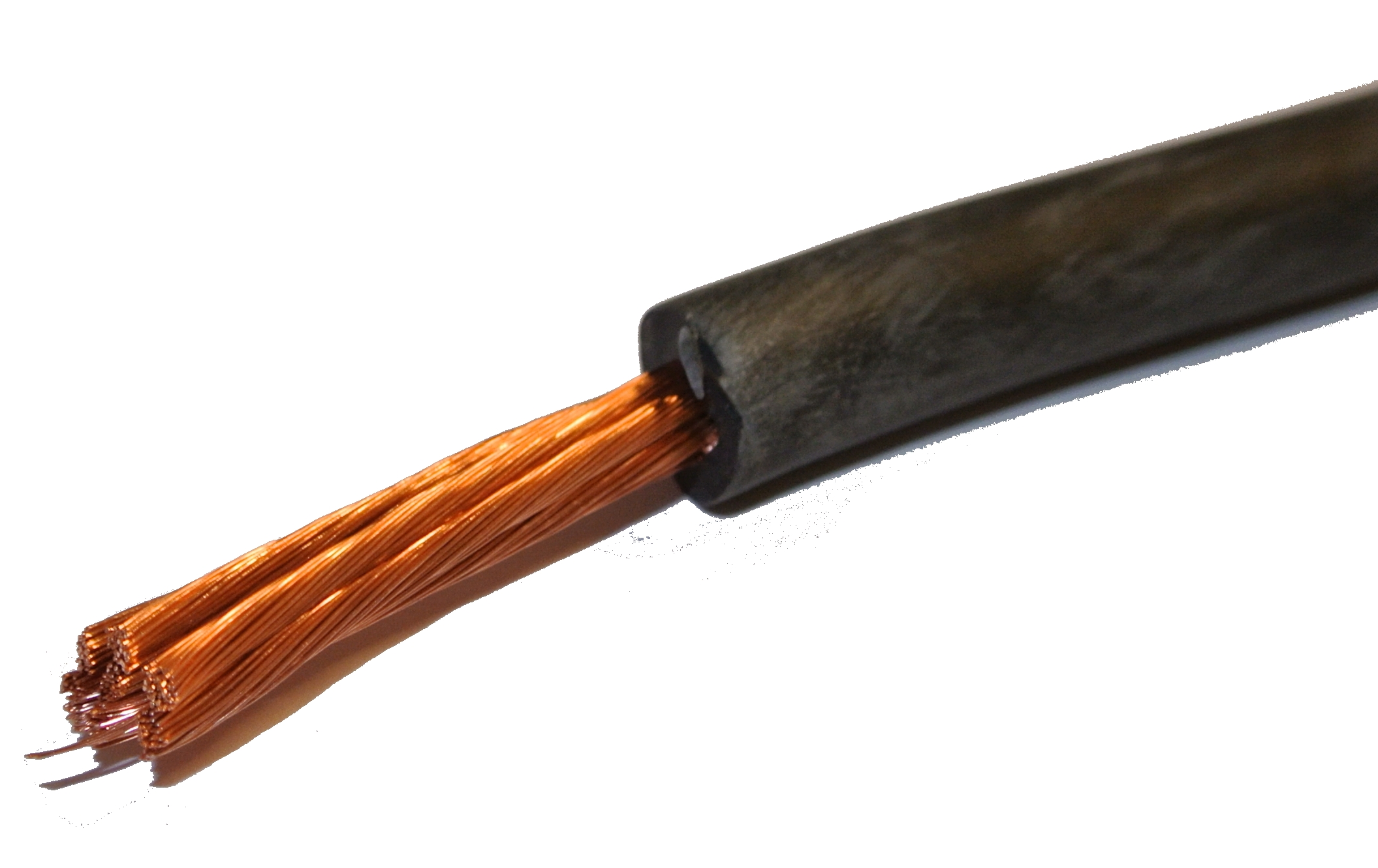

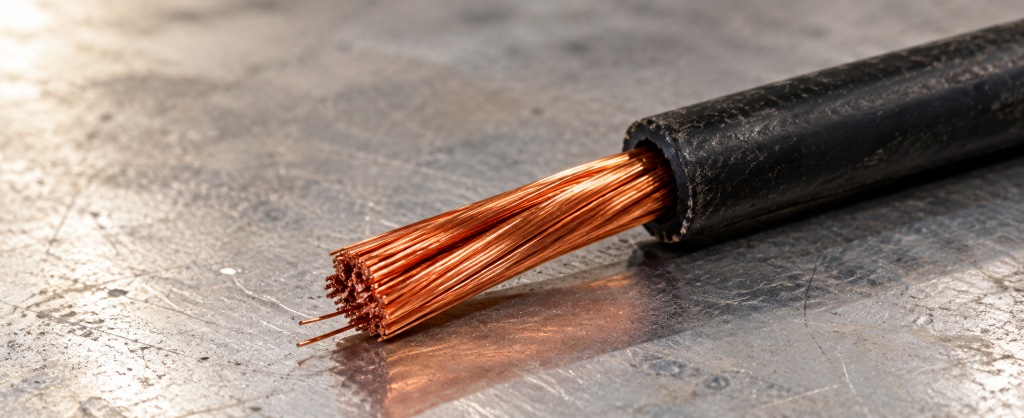

Одножильный сварочный кабель КГ

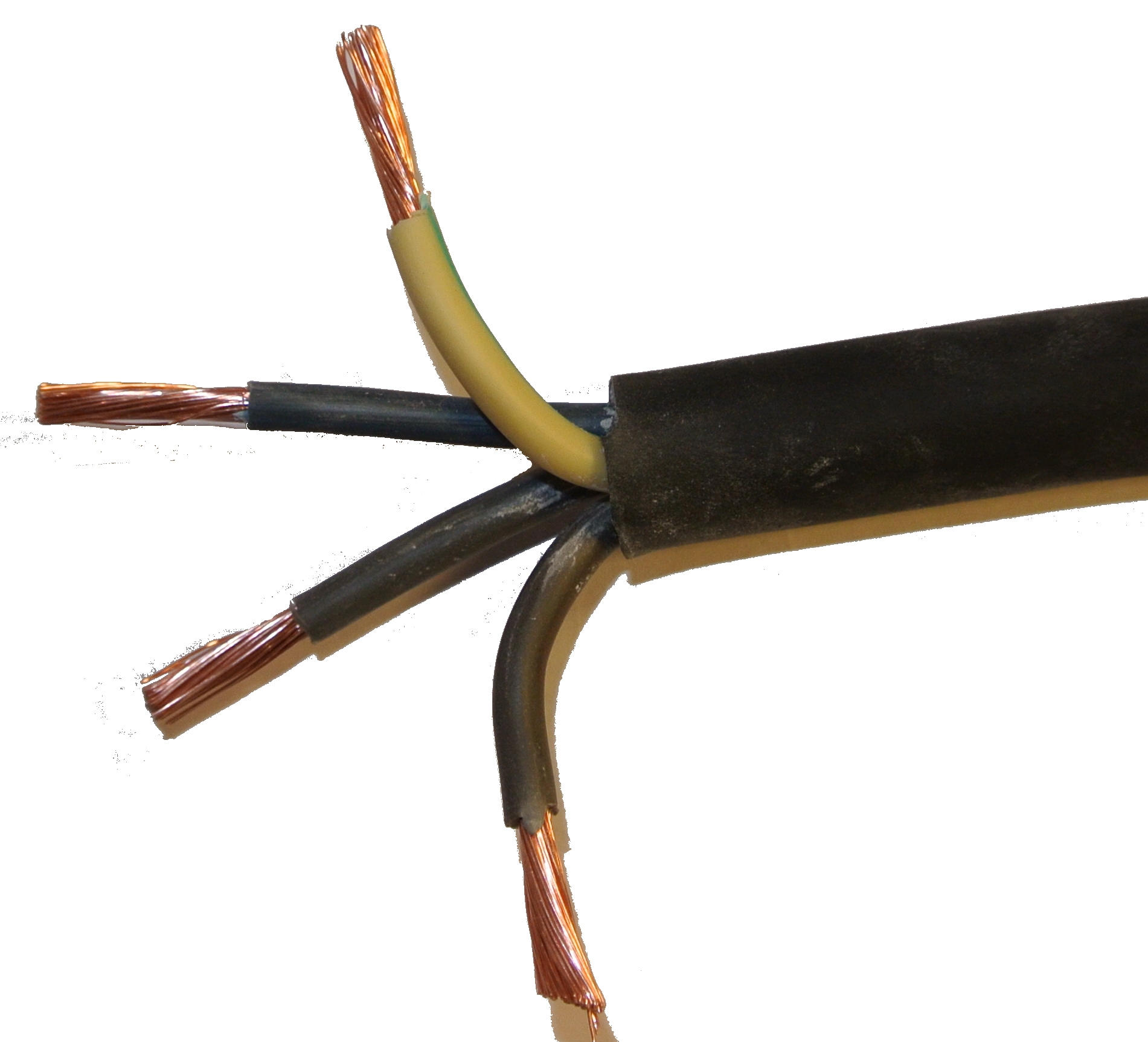

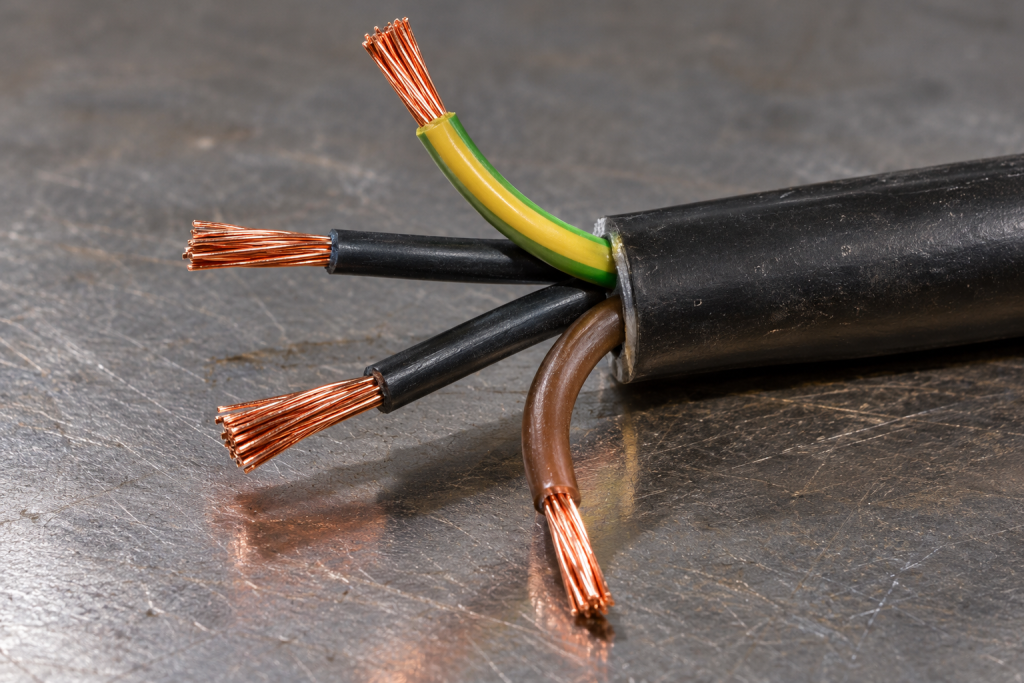

Кабель КГ многожильный для подключения сварочного аппарата
Сечение кабеля высокой стороны определяется исходя из паспортной мощности аппарата и его фазности, точно так же, как и для любого другого электроприемника, включаемого в общепромышленную сеть 220 или 380 вольт переменного тока.
