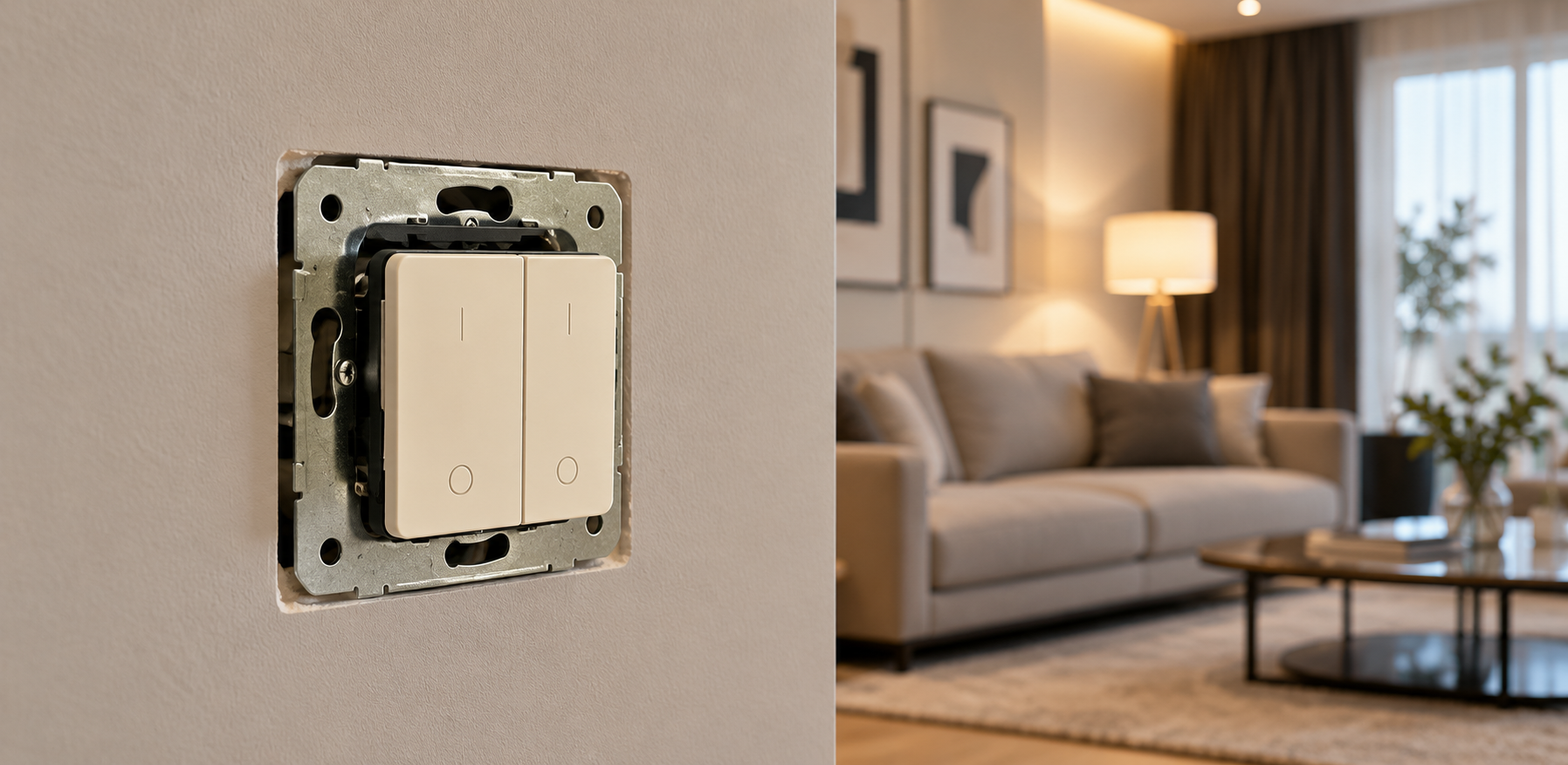

Последнее время наблюдается достаточно быстрое развитие различных электротехнических технологий, в частности светотехнических устройств и устройств, предназначенных для их управления. Сравнительно недавно управление освещением в квартире ограничивалось лишь традиционными выключателями освещения. Сейчас же разработано множество многофункциональных устройств, предназначенными для управления осветительными устройствами квартиры. Ниже охарактеризуем наиболее распространенные из них.
Проходные и перекрестные выключатели
В некоторых случаях управление осветительными устройствами традиционным образом – при помощи одного выключателя освещения неудобно, например, в длинном коридоре или на лестничной площадке. В таком случае требуется наличие возможности управления светильниками с двух и более мест (в зависимости от длины коридора, размера комнаты и т.д.).

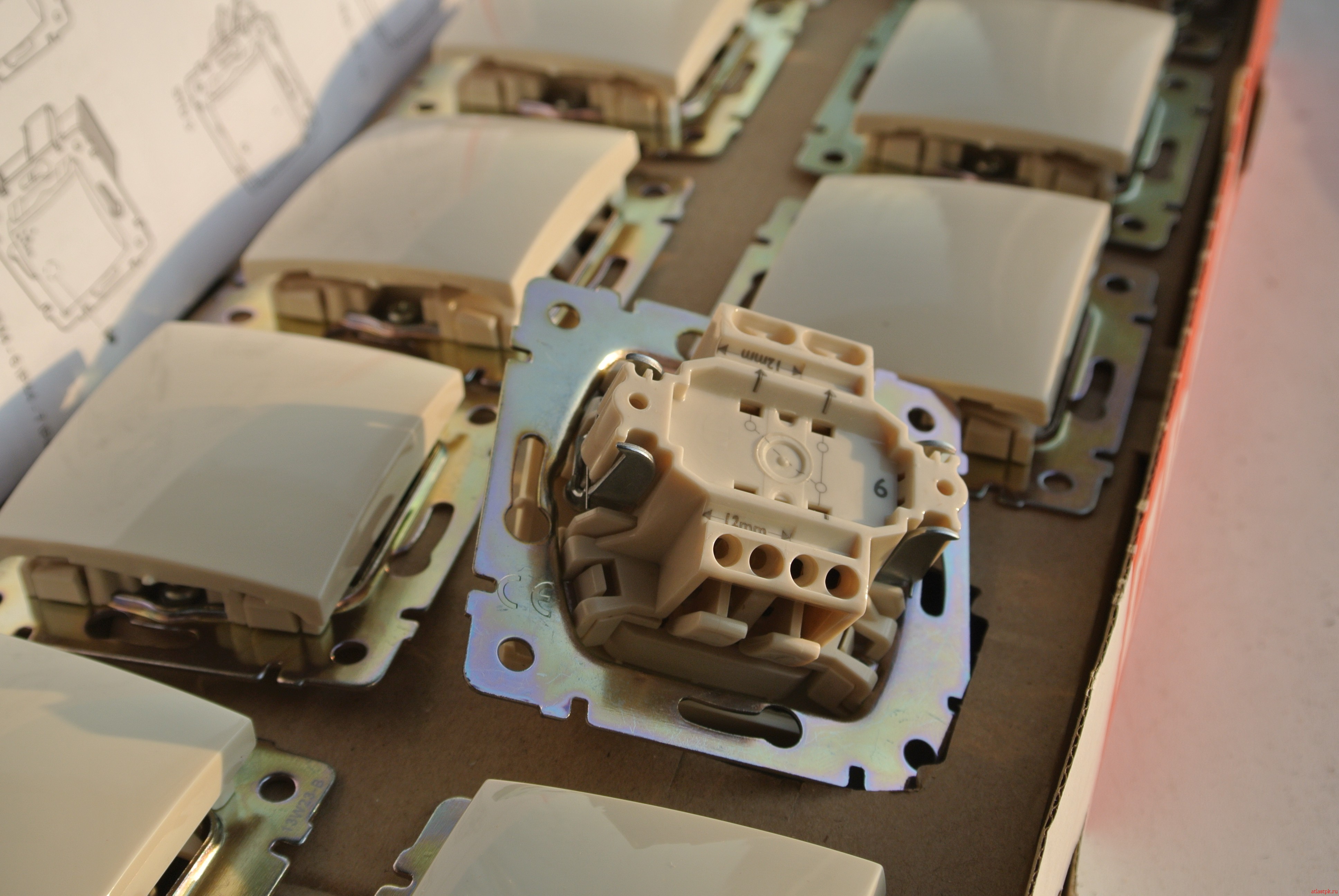

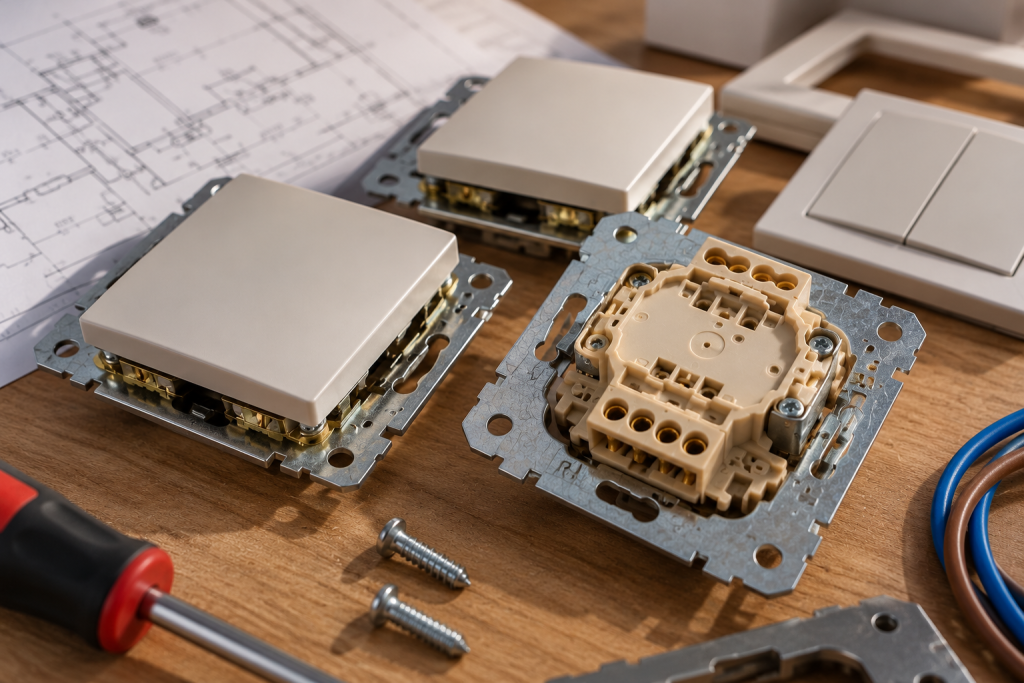

Проходной выключатель
Для управления светильниками с двух мест используют так называемые проходные выключатели. При помощи данных выключателей можно управлять светильниками из двух разных точек. Например, одним выключателем, расположенным в начале длинного коридора можно включить свет, а в конце коридора выключить свет другим выключателем и наоборот, этим выключателем включить свет, а другим выключателем отключить его.

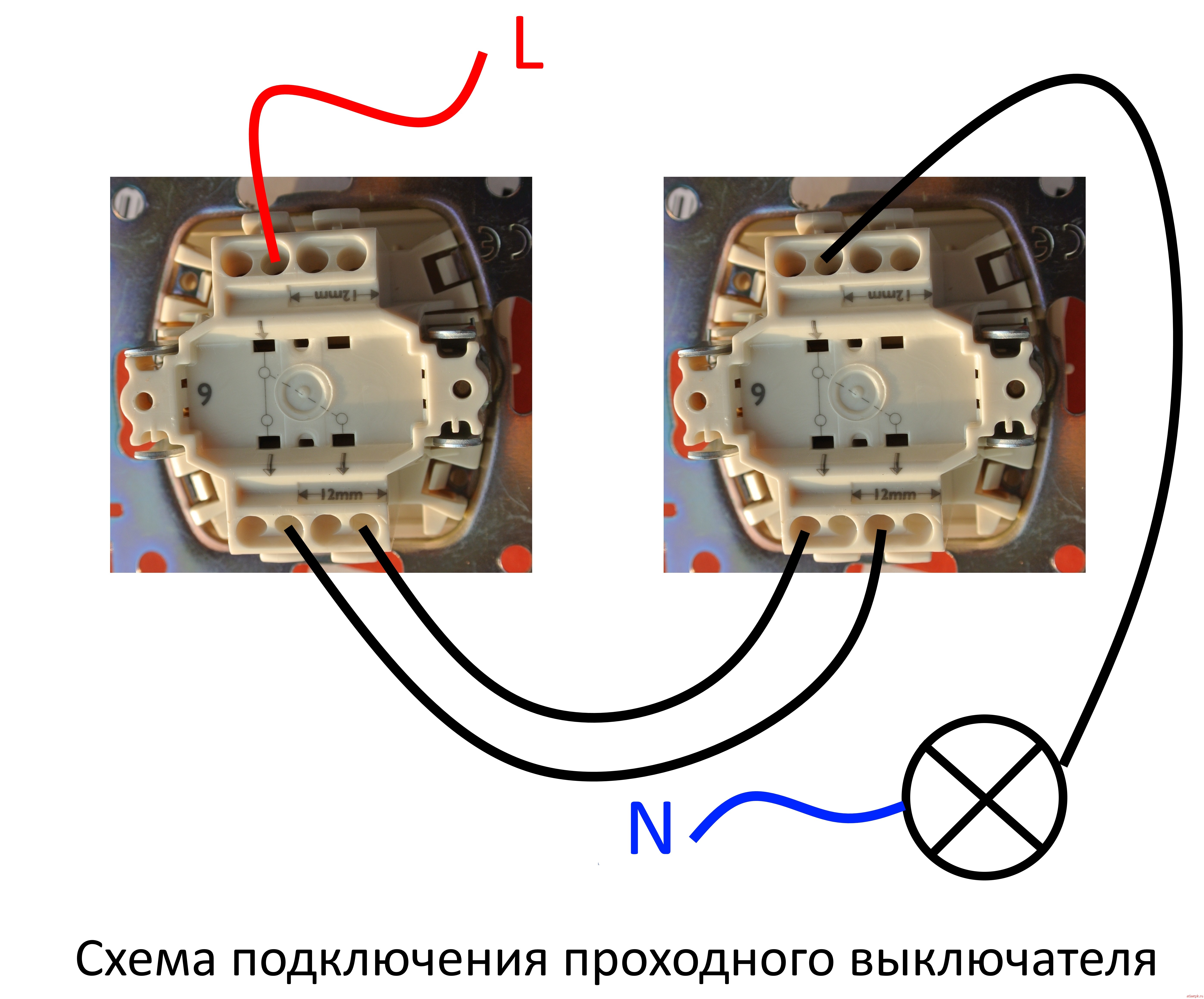

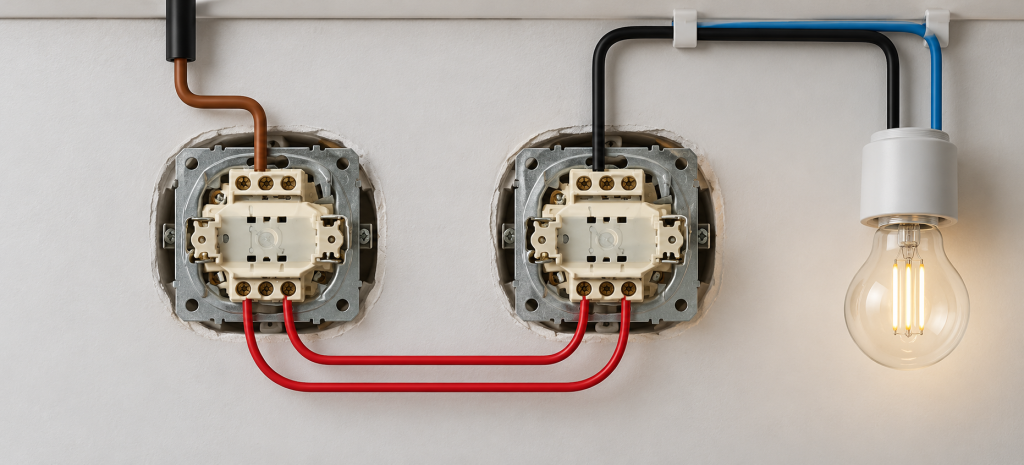

Типовая схема подключения двух проходных выключателей
Если возникает необходимость управления двумя светильниками с двух точек, то в таком случае используются сдвоенные проходные выключатели. В том случае, если площадь помещения достаточно большая и возникает необходимость управления светильниками с трех и более мест используются перекрестные выключатели.
Импульсные реле
Использование вышеприведенных проходных и перекрестных выключателей не целесообразно, если количество точек, с которых необходимо управлять светильниками, больше трех по причине сложности схемы и необходимости прокладывать большое количество проводов.
Наиболее оптимальный вариант – использование для управления освещением импульсных реле. Импульсные реле замыкает и размыкает электрическую цепь при подаче на него импульса. Используя импульсное реле в схеме освещения можно осуществлять управление светильниками путем нажатия кнопок (подачи коротких импульсов). Основное преимущество импульсного реле в том, что можно с его помощью реализовать возможность управления светильником с неограниченного количества мест. Каждая последующая кнопка, предназначенная для управления светильниками, подключается к предыдущей кнопке параллельно. Таким образом, от импульсного реле до кнопки управления освещением и между кнопками прокладывается два провода.
Также преимуществом является то, что ток импульса небольшой и для цепи управления импульсным реле можно выбрать провод небольшого сечения, в то время как между проходными и перекрестными выключателями необходимо прокладывать проводники сечением, которое соответствует фактическому току нагрузки осветительных устройств.
Кроме того, при помощи импульсных реле можно реализовывать различные дополнительные функции. Например, можно реализовать функцию отключения всех светильников квартиры с одной точки.
Диммеры

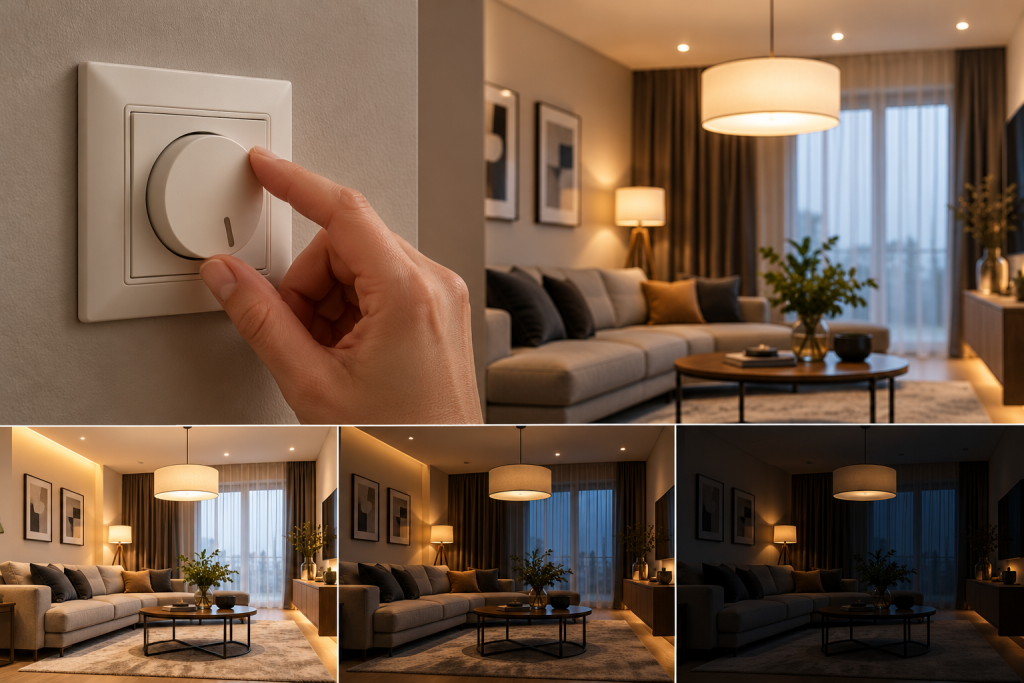

Диммер – устройство, предназначенное для регулировки мощности, подаваемой на электрические приборы. В цепях освещения диммеры позволяют регулировать уровень освещенности ламп различного типа.

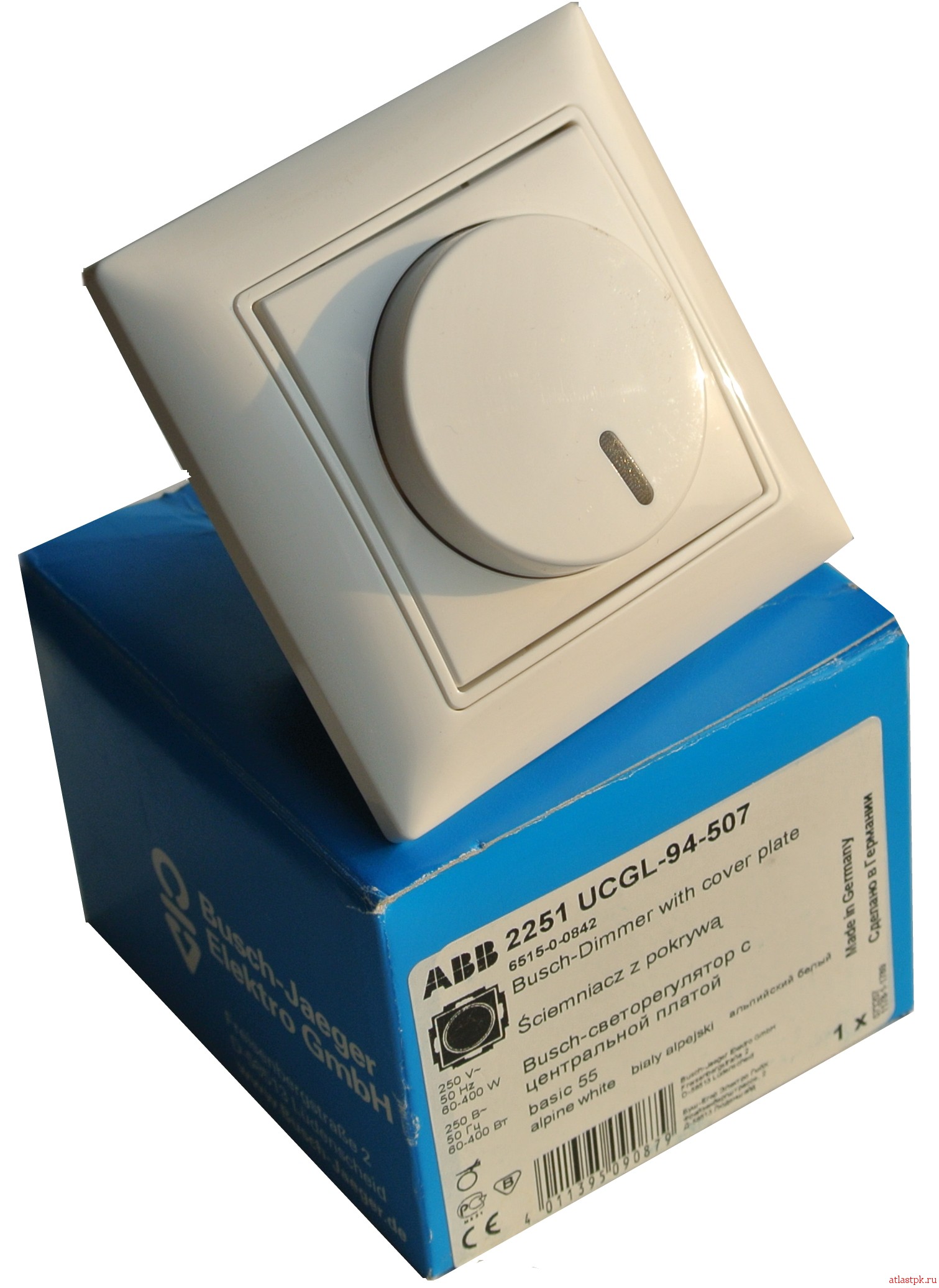

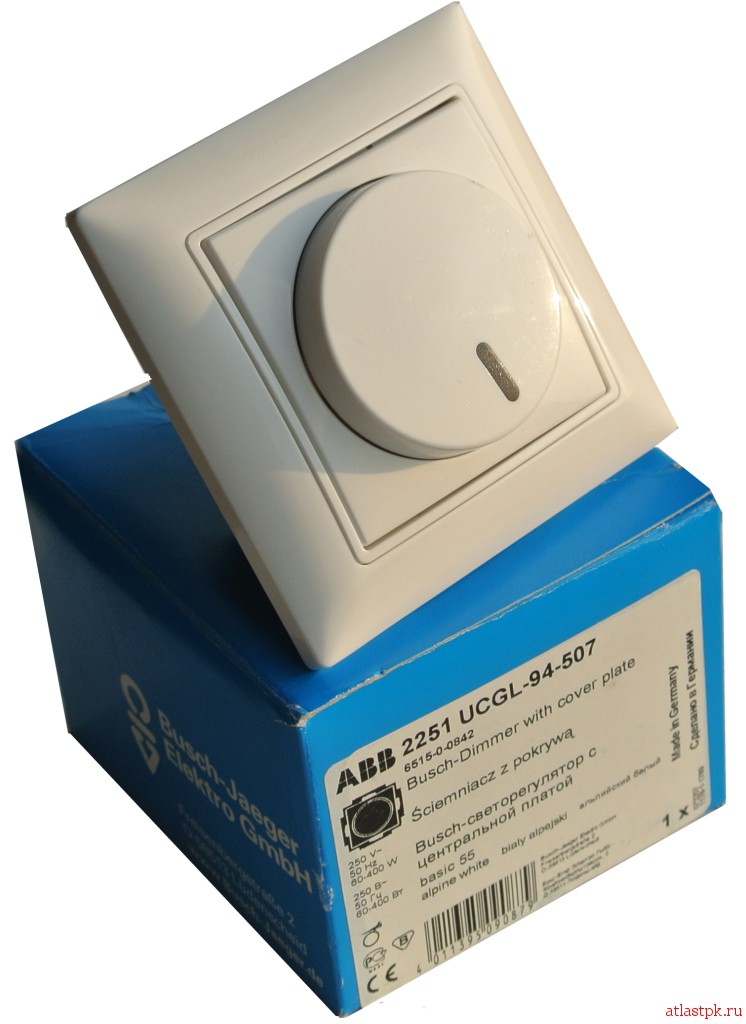

Диммер фирмы АВВ
Современные электронные диммеры, помимо основной функции регулировки степени свечения ламп, имеют несколько других функций, среди которых:
- плавное включение и отключение ламп;
- дистанционное управление осветительными устройствами, в том числе и голосовое;
- таймер включения (отключения) ламп.

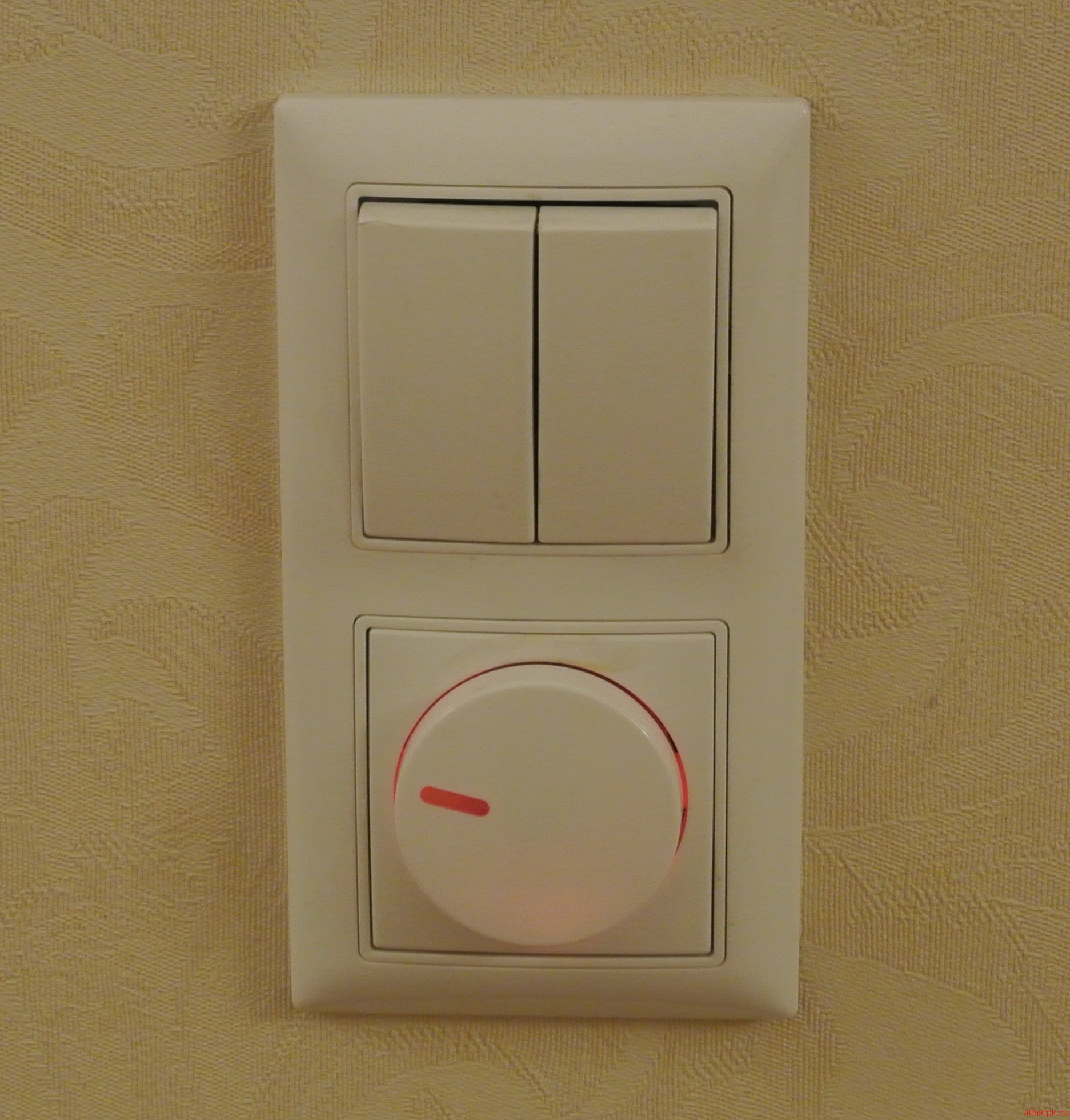

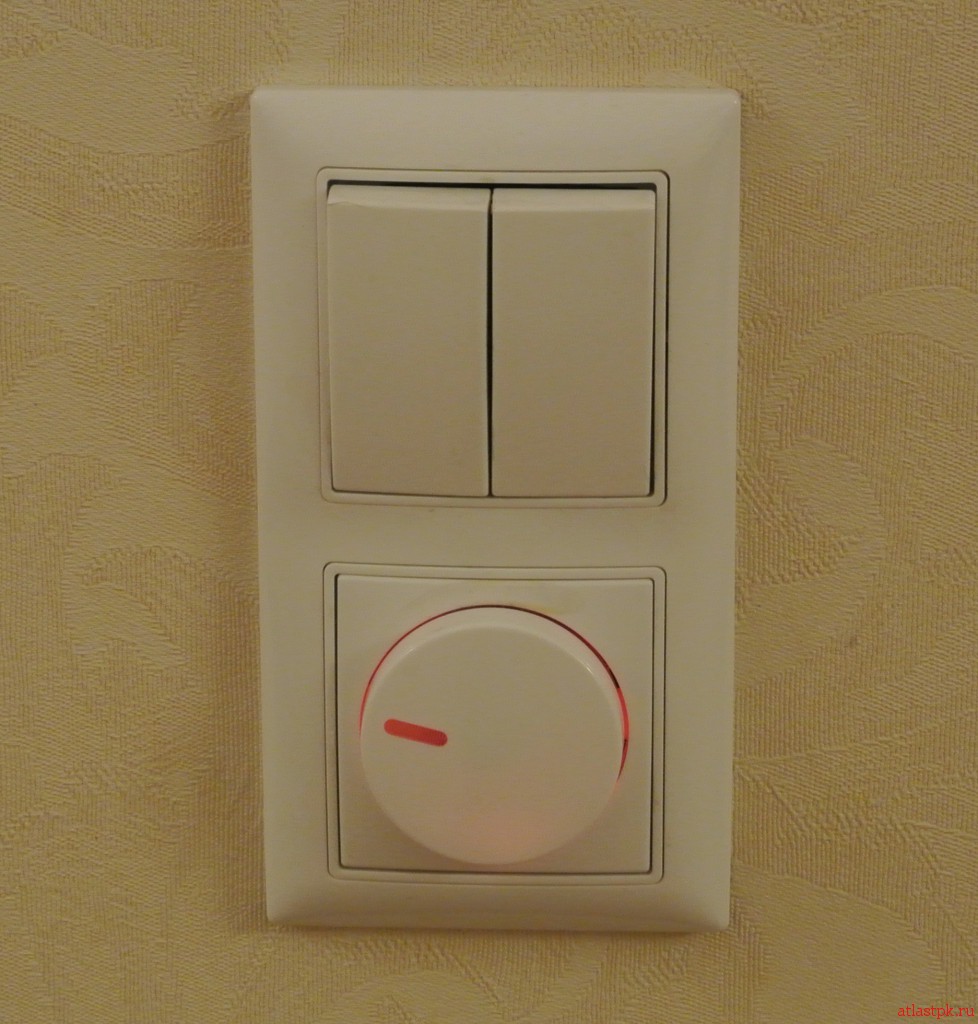

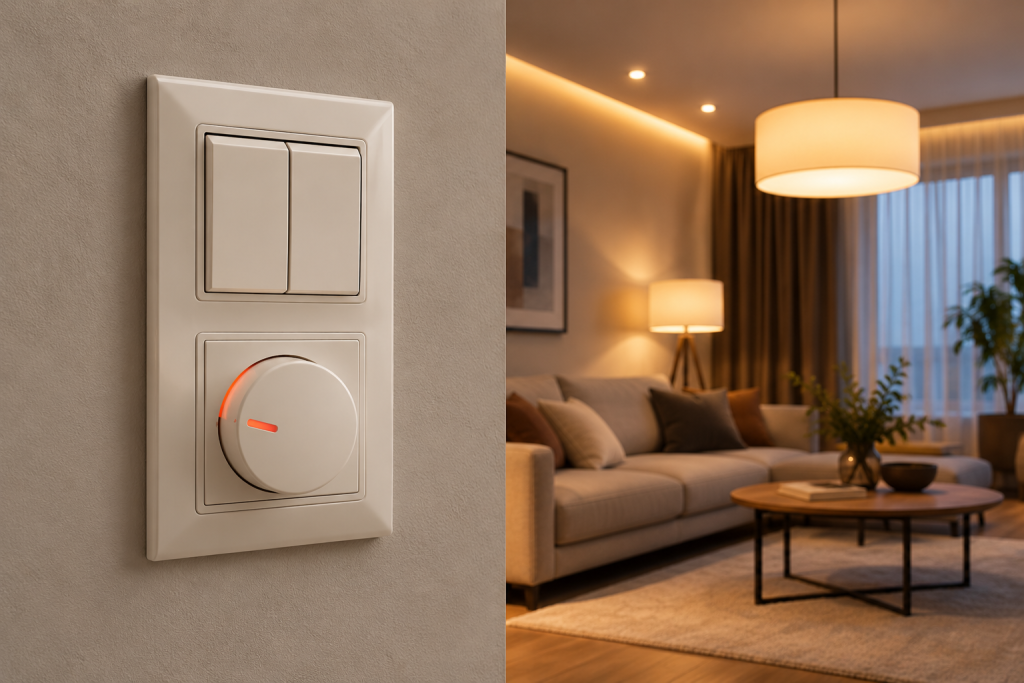

Диммер и двойной проходной выключатель
Датчики движения
Еще одно устройство, предназначенное для управления освещением – датчик движения. В случае появления человека или какого-либо другого движения в зоне действия данного устройства (например, открытие двери), замыкается электрическая цепь и включается светильник.

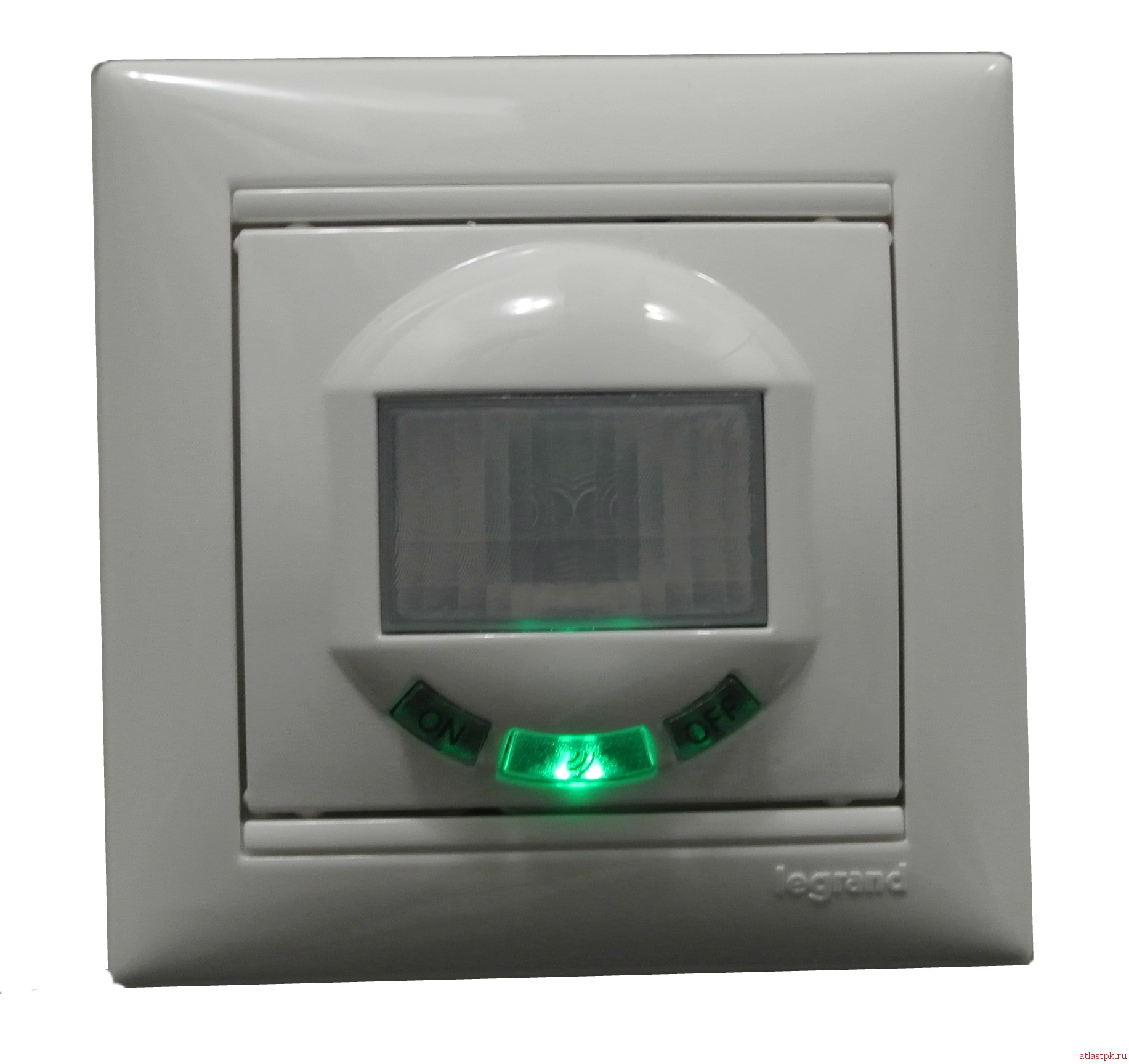

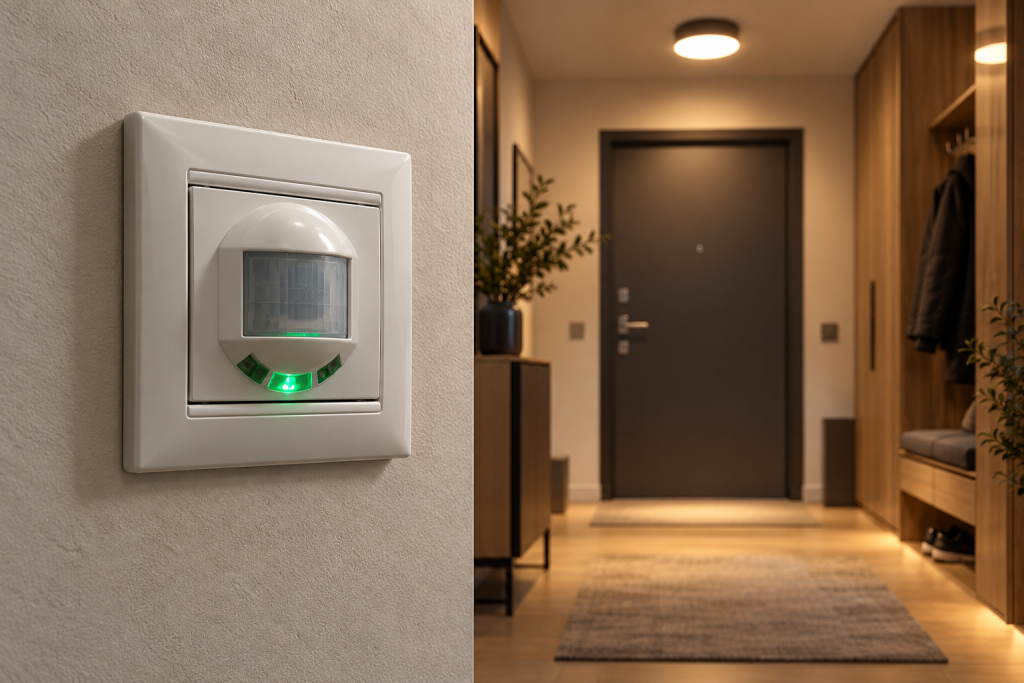

Выключатель с датчиком движения
Датчики движения удобно использовать в тех случаях, когда включение освещения необходимо осуществить на момент нахождения человека в помещении. Например, когда человека заходит в квартиру в прихожей включается свет, когда человек идет в другую комнату, то в прихожей свет отключается, так как отсутствует движение в зоне действия датчика движения, установленного в данной комнате.
