Электрический счетчик: выбор прибора учета электроэнергии, электросчетчики

В самом общем случае любое электрохозяйство начинается именно с прибора коммерческого учета расхода электроэнергии, именуемого в простонародье просто «счетчик».

Разновидности конструкций электрических счетчиков

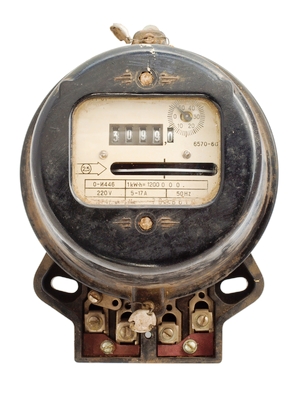

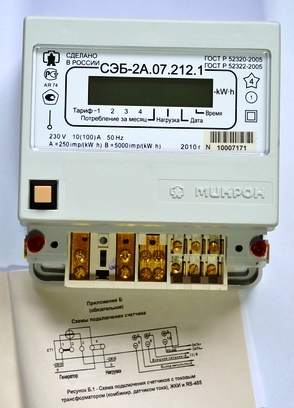

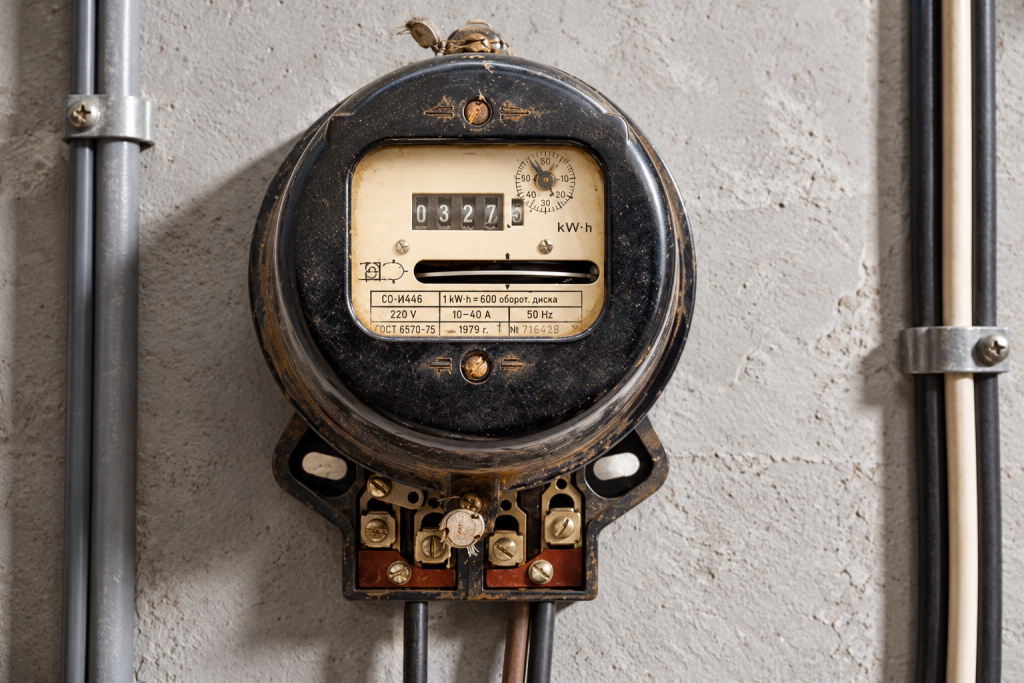

Основные требования, предъявляемы к электросчетчикам, заключаются в точности измерения и к надежности эксплуатации. И, поскольку техника развивается, а технологии совершенствуются, то и конструкции счетчиков могут быть очень разными, а некоторые из них уже практически не используются системах коммерческого учета. По принципу своего действия счетчики делятся на индукционные и импульсные (электронные). В индукционном счетчике имеется специальный диск, соединенный со счетным механизмом, и вращающийся под действием поля, создаваемого вихревыми токами. Чем больше потребление энергии, тем сильнее вихревые токи и тем быстрее вращается диск, изменяя показания счетного механизма. Индукционный счетчик электроэнергии Более точными счетчиками являются электронные, в которых специальный твердотельный элемент формирует импульсы, частота которых напрямую зависит от расхода электроэнергии в сети. Помимо более высокой точности, электронные счетчики отличаются и повышенной надежностью. Поэтому индукционные счетчики на сегодняшний день себя изживают и в составе вновь монтируемых электроустановок практически не устанавливаются. Электронный счетчик электроэнергии

Особенности различных электросчетчиков

В сетях с токовой нагрузкой, не превышающей сто ампер, используются счетчики прямого включения, чьи токовые обмотки предназначены для принятия непосредственно тока сети. В сетях с большой нагрузкой используются счетчики, предназначенные для включения в сеть через измерительные трансформаторы тока (трансформаторные). Для бытовых сетей 220 вольт выпускаются однофазные счетчики с четырьмя выводами (два – для фазных проводников, два – для нулевых). А для трехфазных сетей предусмотрены счетчики с восемью зажимами – для трех фаз и рабочего нулевого проводника. Однофазные счетчики могут иметь модульную конструкцию, которая позволяет существенно сэкономить пространство в распределительном щите, разместив счетчик в пределах всего одного (!) модуля. Для отображения показаний счетчиков как индукционных, так и электронных, чаще всего используется специальный механический цифровой барабан. Однако в последнее время все более популярными становятся счетчики, имеющие жидкокристаллическое табло, включающееся при подаче напряжения в сеть. Поскольку сегодня многие энергосбытовые компании предлагают абонентам гибкие тарифы с более низкой стоимостью киловатт-часов в ночное время, то имеется спрос и на так называемые двух- или даже многотарифные счетчики. Двухтарифный счетчик не просто ведет подсчет потребляемой электроэнергии по двум категориям: «днем» и «ночью». Это позволяет точно рассчитать сумму к оплате по двум тарифам. Соответственно, многотарифный счетчик может подсчитывать энергию, потребляемую по количеству тарифов более двух. Кроме перечисленного, современные электронные счетчики имеют разъемы для подключения к шине последовательной передачи данных, что позволяет формировать системы автоматизированного коммерческого учета электроэнергии (АСКУЭ).

Производители и модели электросчетчиков

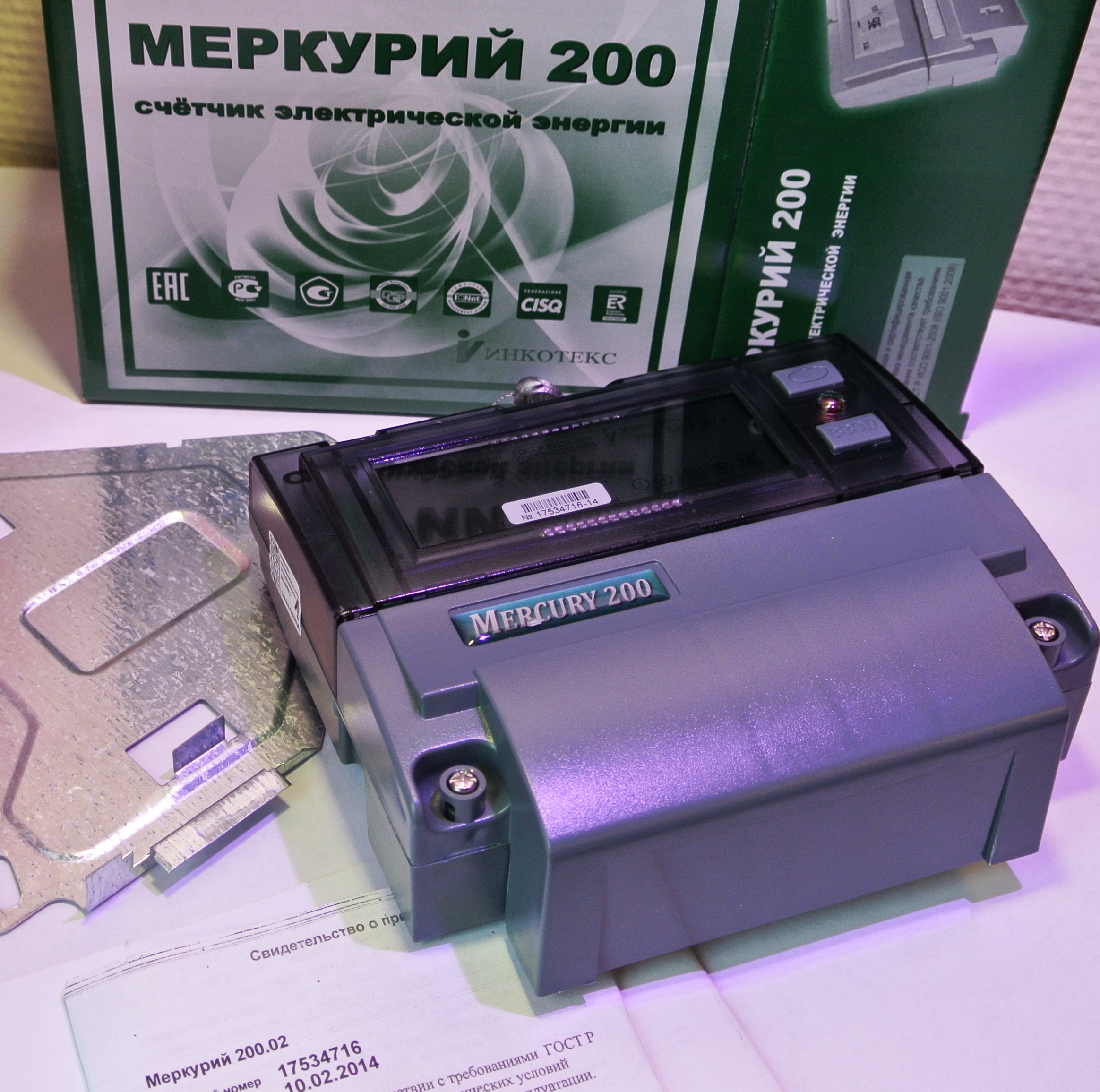

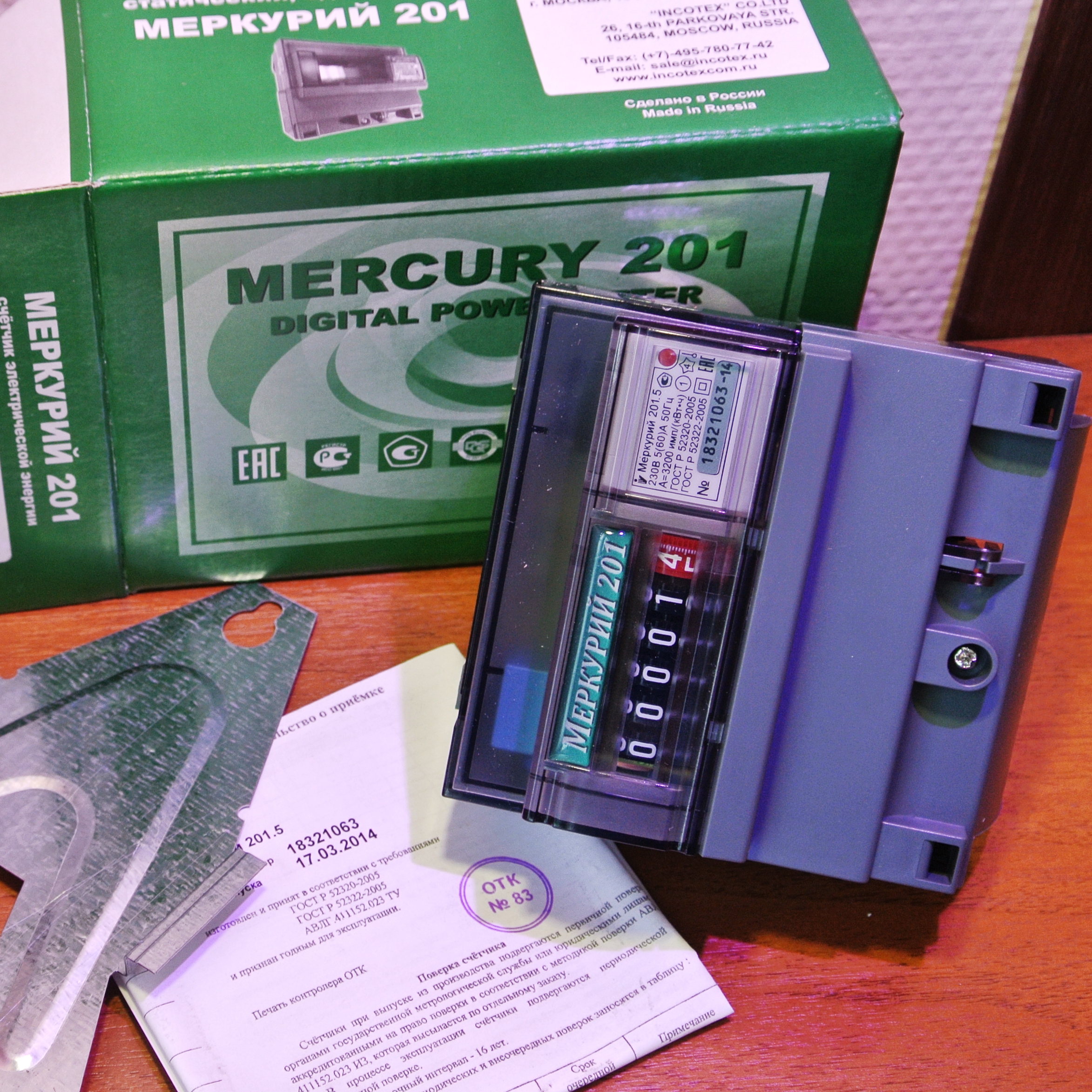

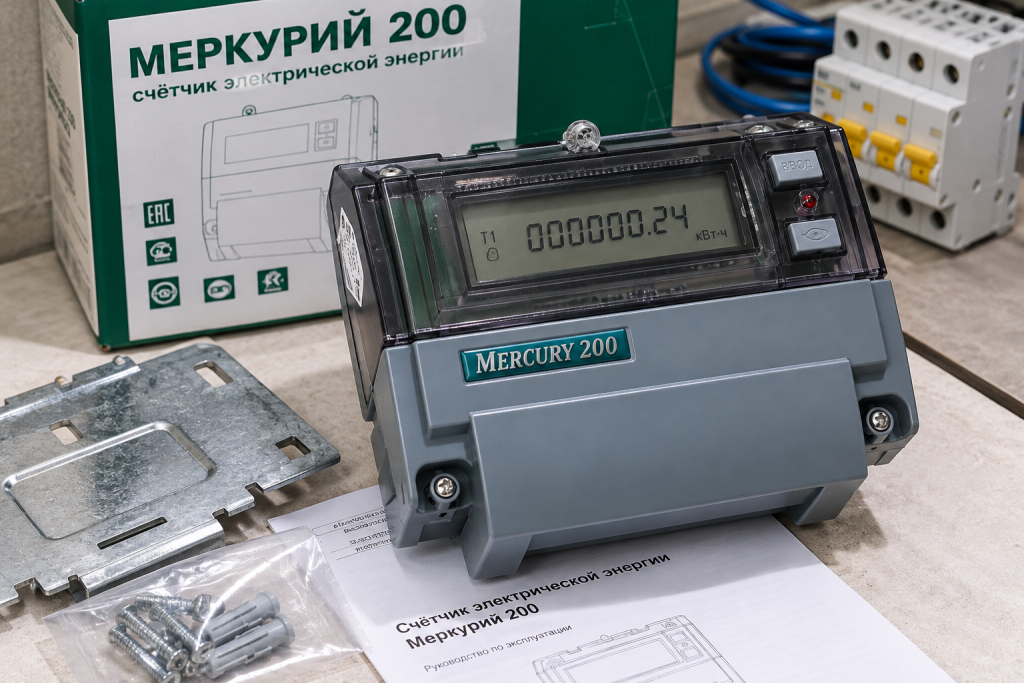

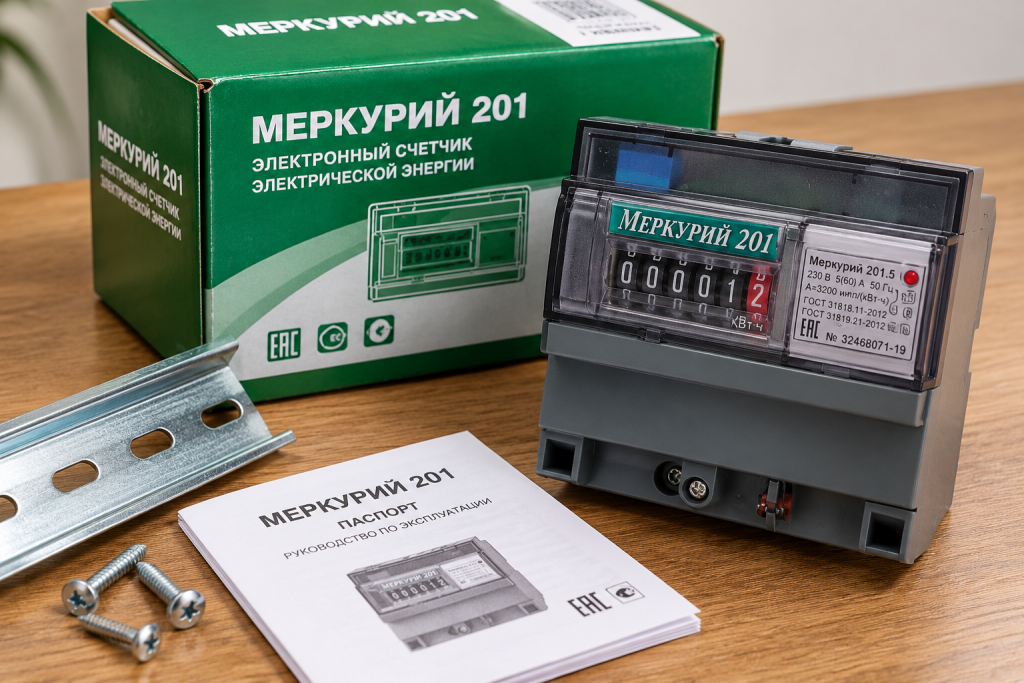

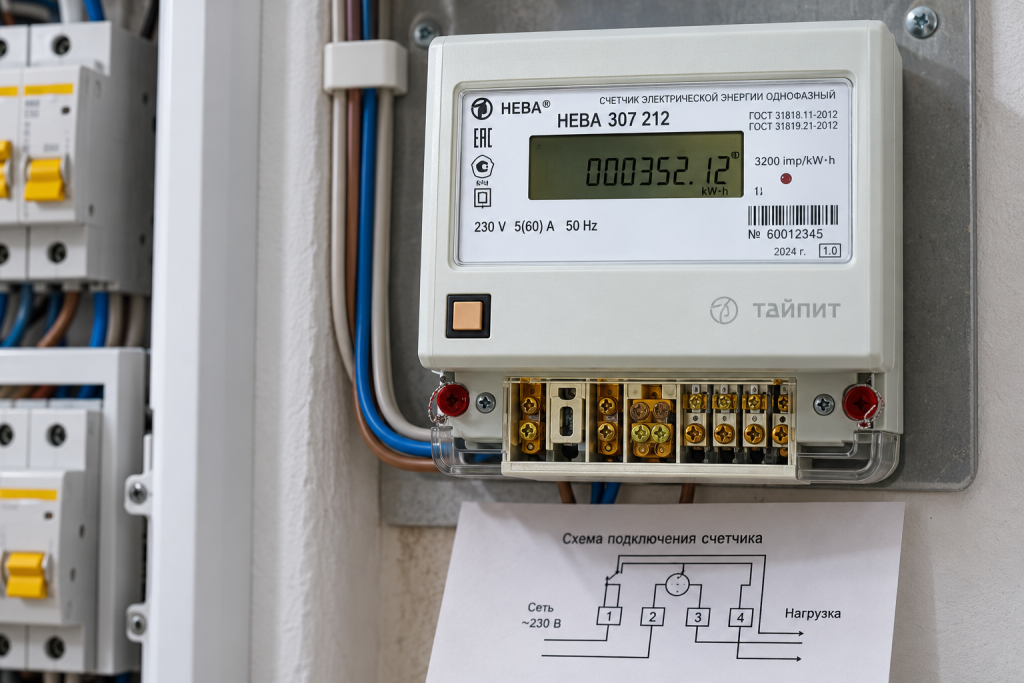

Электросчетчики иностранного производства не часто используются в России для коммерческого учета. Поэтому самыми распространенными в нашем государстве являются счетчики «Энергомера», «Меркурий», «Нева», «Гранит». Причем из-за высокой степени надежности и компактности наиболее популярными стали именно счетчики «Меркурий». К примеру, среди однофазных счетчиков «Меркурия» можно выделить МЕРКУРИЙ 200.02 5(60)А/230В, рекомендуемый для использования в бытовых сетях с расчетом за электроэнергию по нескольким тарифам. Счетчик МЕРКУРИЙ 200.02 5(60)А/230В Предельный ток для этого счетчика составляет 60 ампер, он рассчитан для прямого включения в сеть. Это более чем достаточно для среднестатистической квартиры. Более простым вариантом, исключающим возможность расчета по нескольким тарифам, является МЕРКУРИЙ 201.5 5(60)А/230В. Счетчик МЕРКУРИЙ 201.05 5(60)А/230В Оба приведенных счетчика предназначены для установки в составе щита или бокса на рейку DIN.

Счетчик электроэнергии трехфазный

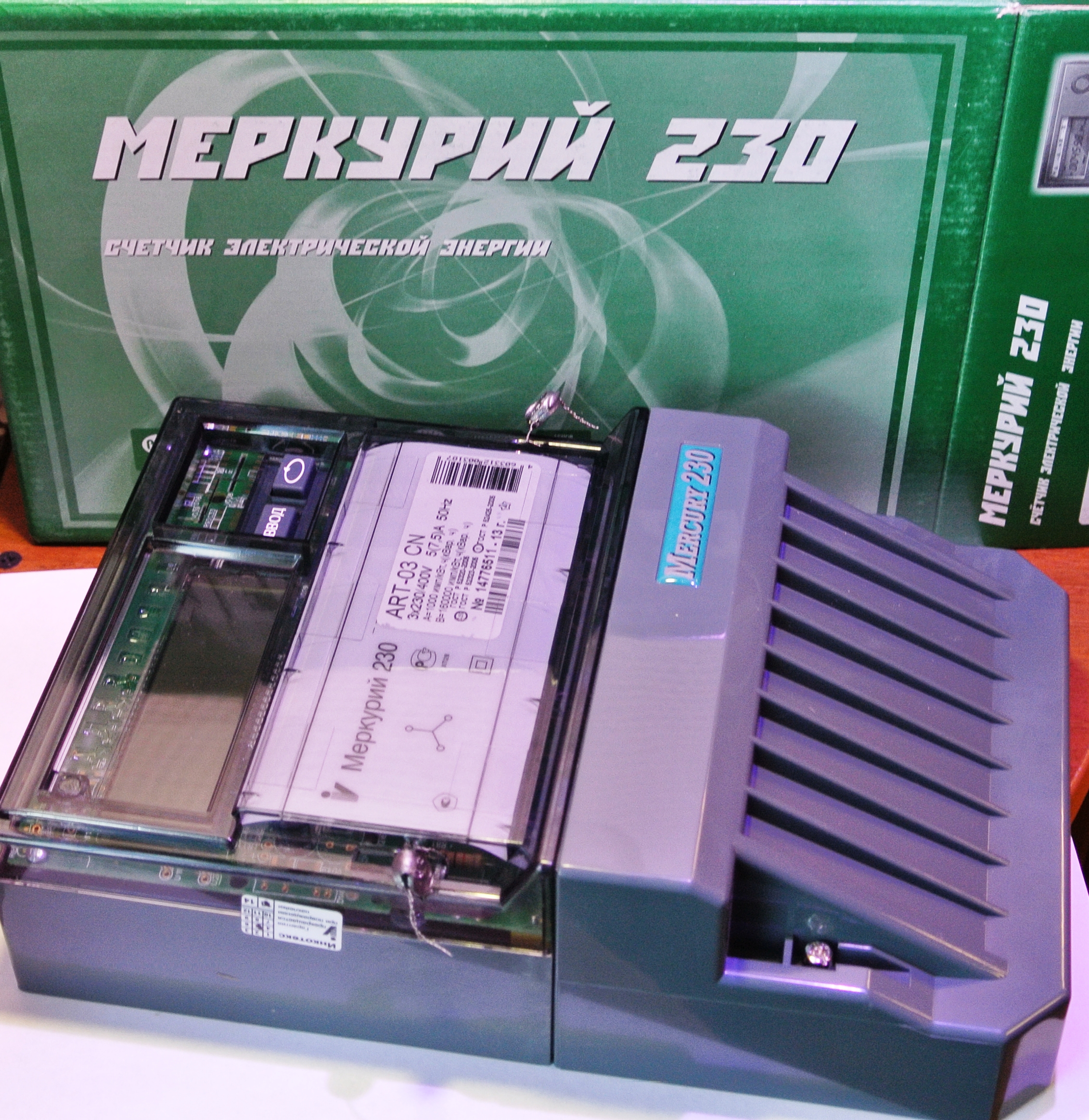

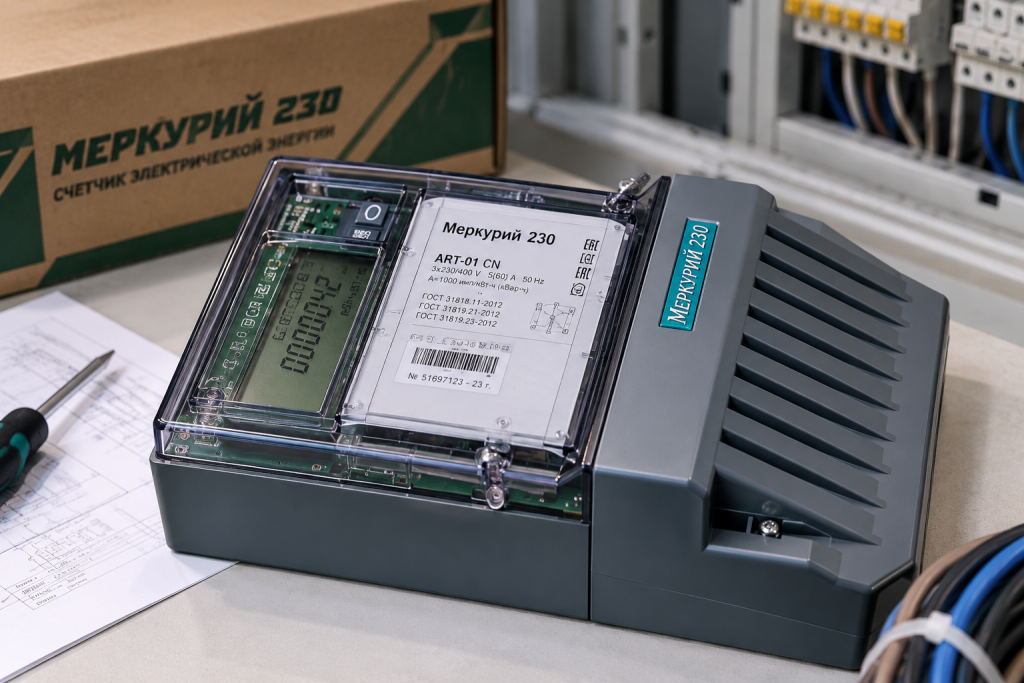

Среди трехфазных счетчиков прямого включения наиболее широким функционалом отличаются счетчики МЕРКУРИЙ 230 ART-01 и МЕРКУРИЙ 230 ART-03, позволяющие передавать данные по сетевому интерфейсу и осуществлять расчет по нескольким тарифам. Для мелких хозяйств подойдет модификация 01 с предельным током 60 ампер, а для электроустановок с большим потреблением электроэнергии – модификация 02 с предельным током 100 ампер. Счетчик МЕРКУРИЙ 230 ART-01 Для крупных и мощных электроустановок, например, для трансформаторных подстанций подойдут счетчики МЕРКУРИЙ 230 ART-00, предназначенные для трансформаторного (непрямого) включения и способные измерять токи любой величины.

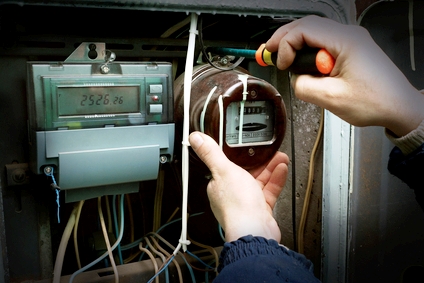

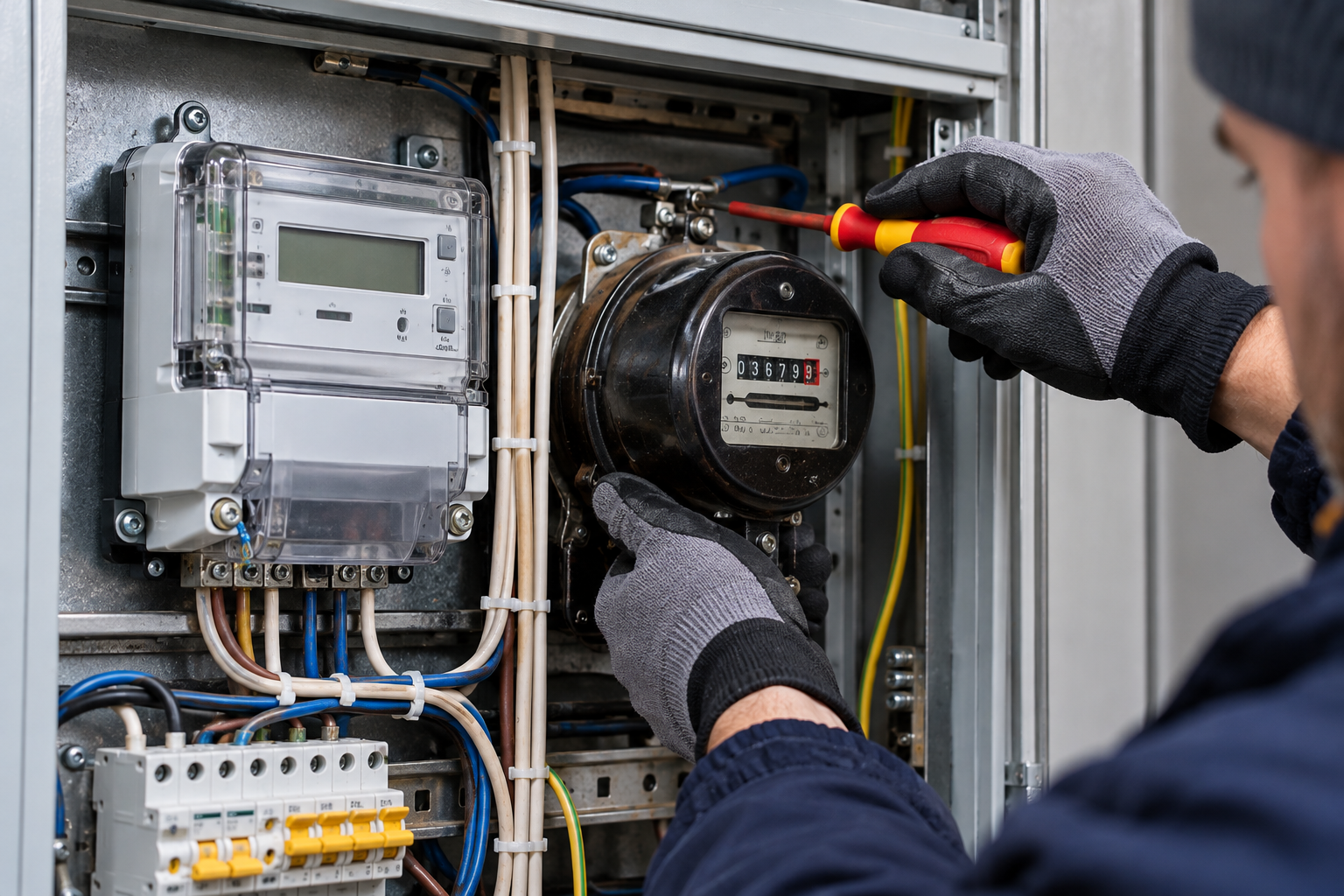

Замена и переустановка электросчетчика

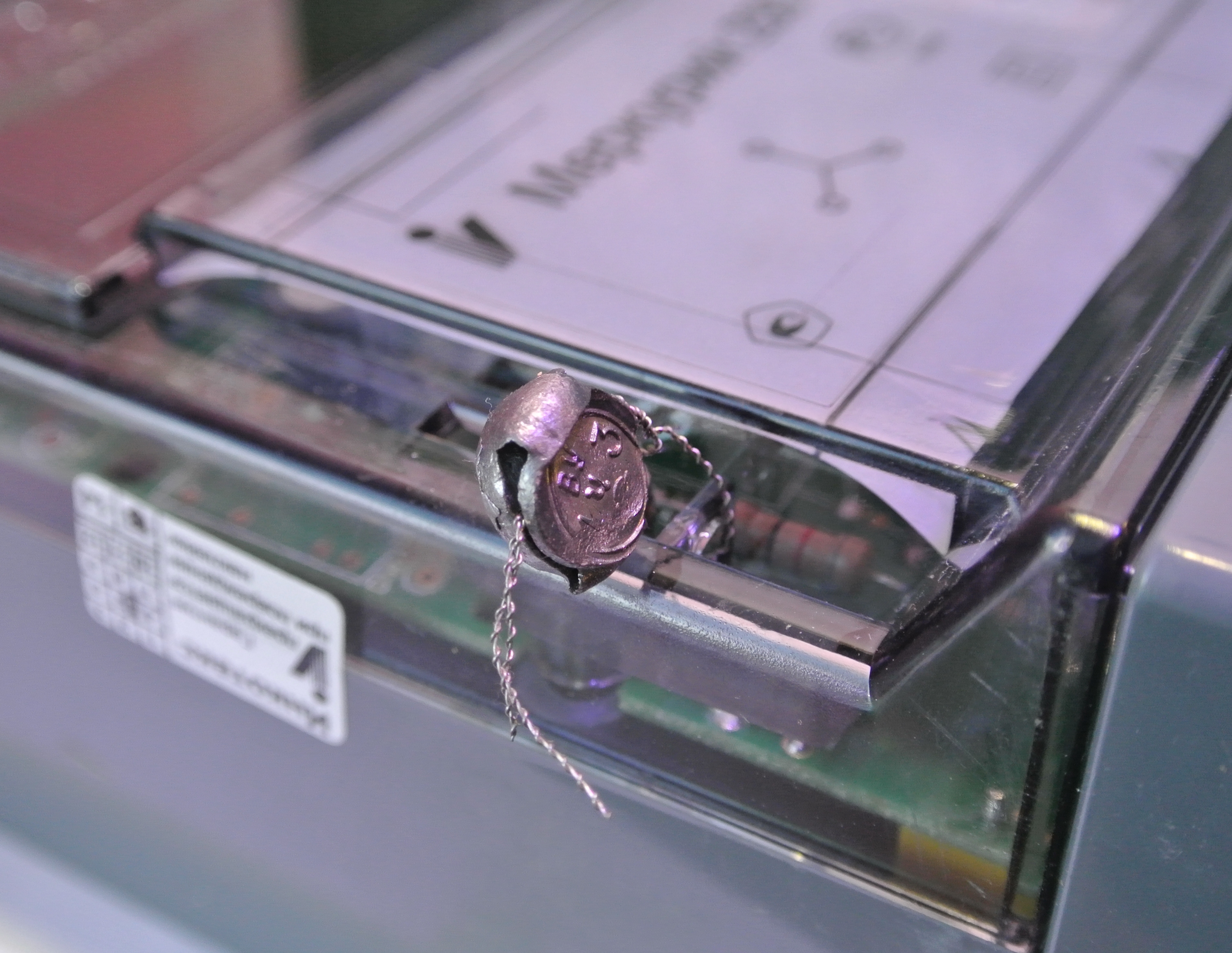

Замену счетчика следует начать с получения технических условий от энергосбытовой компании. Это необходимо потому, что в техусловиях будут конкретно оговорены требования к самому счетчику (тип счетчика, класс точности, разрядность) и способу его установки. Это особенно важно в тех случаях, когда счетчик не просто меняется, а вновь устанавливается или переносится в другое место, например из подъезда в квартиру. Требования различных энергосбытовых компаний могут заметно отличаться. Поэтому запросто можно приобрести «не тот» счетчик и установить его «не так». Наиболее общими требованиями к счетчикам являются следующие: разрядность – не менее пяти знаков до запятой, принцип действия – электронный. Также зачастую звучит требование о наличии пломбы поверки на заводе-изготовителя с датой, с момента которой прошло не более одного года на момент установки. Таким образом, возможна ситуация, когда Энергосбытом будет не принят к установке счетчик с действующей поверкой, из-за того, что со дня поверки минул год или более. И это несмотря на то, что межповерочный интервал счетчиков может достигать десяти лет. Опломбирование счетчика электроучета После получения тех. условий и приобретения счетчика абонент своими силами или при помощи нанятых специалистов производит установку счетчика, руководствуясь не только техусловиями, но и нормами ПУЭ. После установки и подключения счетчика абонент, опять же, должен пригласить инспектора энергосбытовой организации для контроля и установки своей пломбы. После опломбирования счетчика инспектором и составления соответствующего протокола абонент начинает осуществлять расчет за электроэнергию по новому прибору учета.
