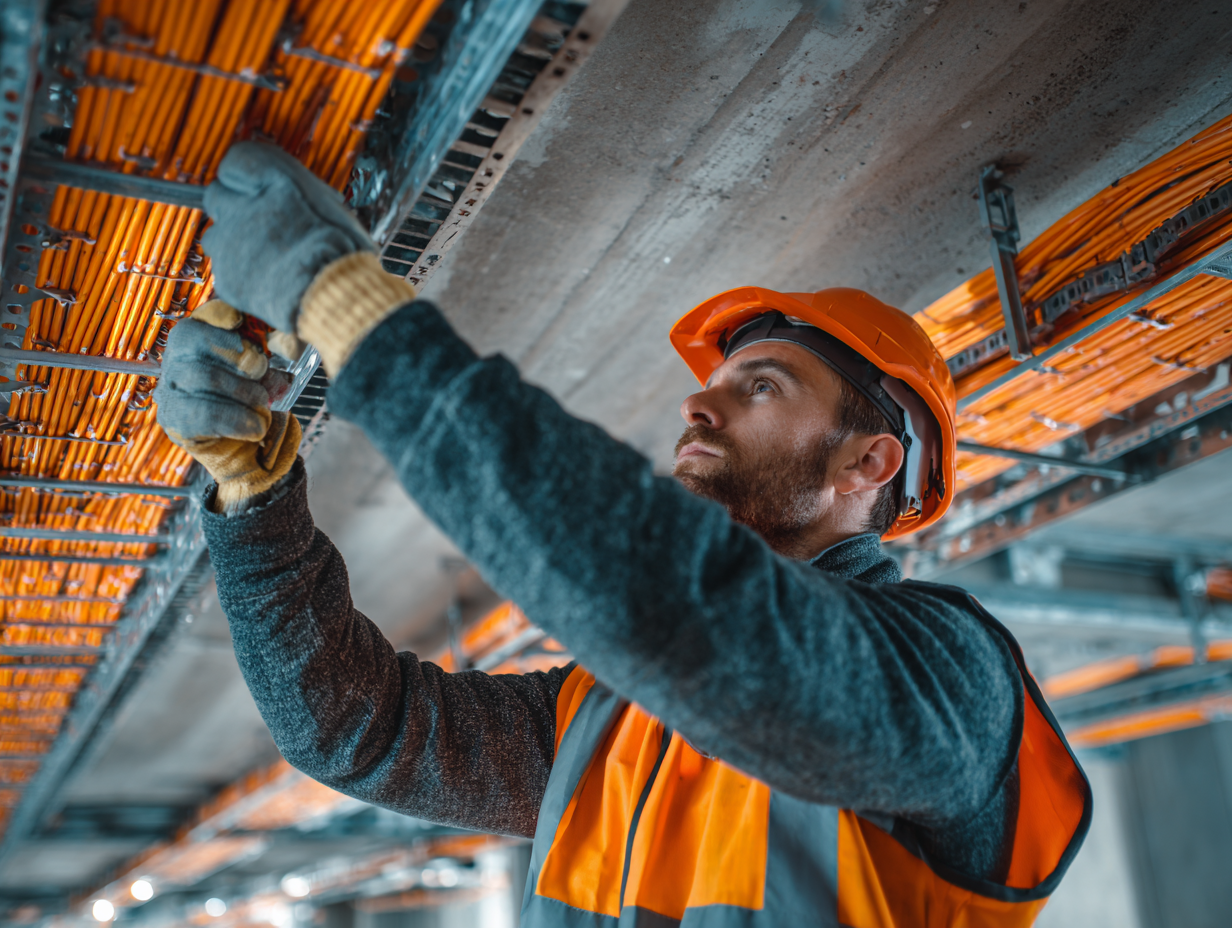

Огнестойкие кабельные линии

Огнестойкие кабельные линии – это последовательный шаг в сторону повышения пожарной безопасности зданий. Первым этапом в госрегулировании этой сферы можно считать принятие Федерального закона №123 в 2008 году, где прописывались основные требования пожарной безопасности. Дальше принят ГОСТ Р 53315-2009, в котором уже описаны огнестойкие кабели и приведена полная классификация, по большей части списанная с западным стандартов IEC.

Первое упоминание необходимости применения огнестойких кабельных линий появилось в 2012 г. после внесения поправок в 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Статья 82, пункт 2 гласит:

Кабельные линии должны сохранять работоспособность в условиях пожара в течение времени, необходимого для эвакуации людей в безопасную зону и выполнения функций:

систем противопожарной защиты;
средств обеспечения деятельности подразделений пожарной охраны;
систем обнаружения пожара;
систем оповещения и управления эвакуацией людей при пожаре;
систем аварийного освещения на путях эвакуации;
систем аварийной вентиляции и противодымной защиты;
систем автоматического пожаротушения;
внутреннего противопожарного водопровода;
лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях.

Хорошо знающий вопрос специалист может возразить, что огнестойкая кабельная линия была известна раньше, ведь уже в 2009 году выходит ГОСТ Р 53316 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания». В нем даны определения и методы испытания этих кабельных линий. Однако данный документ не указывает на сферу применения данных изделий в отличие от правок 2012 года. Ниже три определения ГОСТ Р 53316:

3.1 Кабельные линии — линии, предназначенные для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящая из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенная согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.

3.2 Работоспособность — способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени.

3.3 Стандартный температурный режим — режим изменения температуры во времени в соответствии с ГОСТ 30247.0.

Фактически это означает, что испытываться должна вся кабельная линия (кабель проложенный в лотке, трубе, гофре и т.д.) как единое целое, а не отдельный кабель.

Окончательно закрепил огнестойкую кабельную линию в нормативной документации всех проектировщиков шестой свод правил – в 2013 году определяется время работоспособности кабельной линии (СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»):

4.9 Работоспособность кабельных линий и электропроводок СПЗ в условиях пожара обеспечивается выбором вида исполнения кабелей и проводов, согласно ГОСТ 31565-2012, и способом их прокладки. Время работоспособности кабельных линий и электропроводок в условиях воздействия пожара определяется в соответствии с ГОСТ Р 53316-2009.

4.14 Не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

Огнестойкая кабельная линия от Паритета

Рынок достаточно долго пытался сопротивляться инициативе законодателей, но вторые победили, поэтому все чаще и чаще проекты уже просто не принимаются без сертификатов огнестойких кабельных линий. Кабельный завод Паритет, наш давний и надежный партнер, изучив опыт конкурентов и отзывы проектировщиков и монтажников, выпустил свою огнестойкую кабельную линию – ParLine.

ОКЛ ParLine имеет широкий выбор огнестойкого кабеля для монтажа:

сигнальный кабель типа КСРВ и КСРП
LAN кабель ParLan Cat5e
кабель для интерфейса RS-485 КИС-Р
радиочастотный кабель РК 75 Ом
силовой кабель типа КПРВГ
контрольный кабель типа КПКРВГ

Все исполнения:

нг(А)-FRLS – для помещений с массовым пребыванием людей

нг(А)-FRHF – для помещений с массовым пребыванием людей, помещений с микропроцессорной техникой и для высотных зданий (более 25 этажей или 75 метров)

нг(А)-FRLSLTx – для социальных объектов с маломобильными гражданами (школы, больницы, детские сады, дома престарелых и пр.)

Выбор кабеленесущих систем

Широкий ассортимент кабельных систем

лотки
трубы
гофра
кабельный канал
металлорукав
открытая прокладка
короб электромонтажный

Ведущие производители кабельных систем

ДКС - ОКЛ ParLine
Промрукав - ОКЛ-ПР
Экопласт - ОКЛ ParLine

Данную продукции можно заказать у менеджеров компании “Атлас” info@atlastpk.ru +7 (495) 543-43-06

Информация взята с сайта кабельного завода Паритет www.paritet.su
