ВВГнг(А)-FRLS 5х1,5 кабель силовой медный огнестойкий 0.66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-FRLS 5х1,5 силовой — это огнестойкий кабельный проводник с медными токопроводящими жилами, предназначенный для питания электроустановок, сохраняющих функционирование в условиях прямого воздействия пламени. Изделие обладает огнестойкостью не менее 90 минут благодаря слюдосодержащему термическому барьеру, не распространяет горение при групповой прокладке по категории А и отличается минимальным уровнем выделения дыма и коррозионно-активных газов при тлении.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, нормативные технические параметры и типовые области применения кабеля.

Подробная расшифровка маркировки

Обозначение марки содержит информацию обо всех конструктивных элементах и характеристиках пожарной безопасности:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• FR — огнестойкое исполнение (Fire Resistance), наличие термического барьера из двух слюдосодержащих лент;
• LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke);
• 5 — количество токопроводящих жил;
• х — знак умножения, разделяющий число жил и их сечение;
• 1,5 — номинальное сечение токопроводящей жилы, мм².

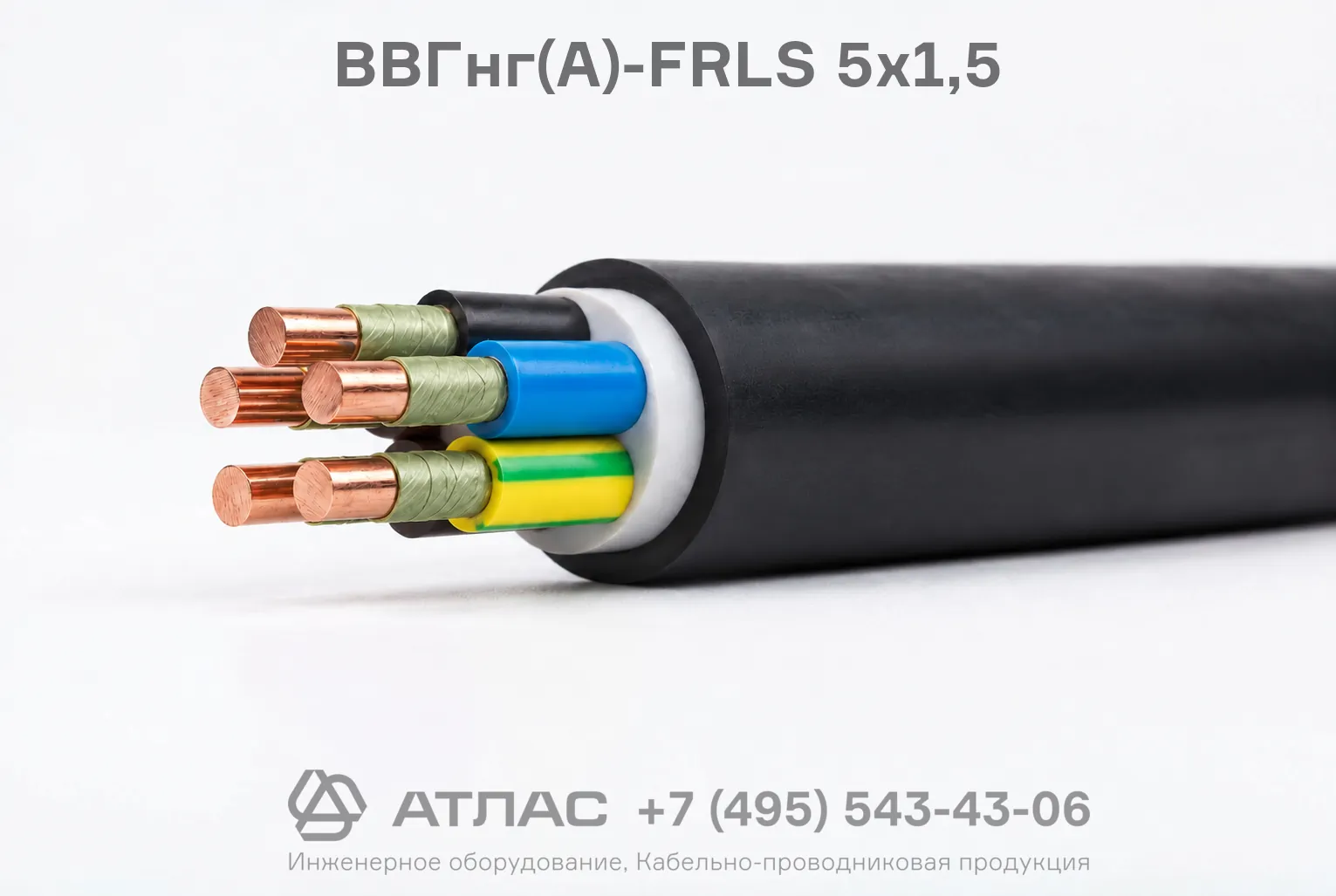

Конструкция кабеля

1. Токопроводящие жилы — пять медных однопроволочных проводников круглой формы 1 класса гибкости.
2. Термический барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с цветовой маркировкой жил.
4. Скрутка — изолированные жилы скручены в сердечник.
5. Внутренняя оболочка (заполнение) — поливинилхлоридный пластикат пониженной пожароопасности, заполняющий промежутки между жилами.
6. Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности с низким дымовыделением.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: установки пожаротушения, пожарной сигнализации, дымоудаления и подпора воздуха;
• Цепи питания аварийного освещения, эвакуационных лифтов и указателей путей эвакуации;
• Электрооборудование операционных блоков, реанимационных отделений и палат интенсивной терапии больниц;
• Групповая стационарная прокладка в кабельных сооружениях и помещениях промышленных предприятий с повышенными требованиями к пожарной безопасности.
