ВБбШвнг Кабель ВБШвнг(А) (ранее маркировался ВБбШвнг) - кабель силовой, бронированный, не распространяющий горение с изоляцией и оболочкой из поливинилхлоридного пластиката. Изготавливается согласно ГОСТам и требованиям ТР ТС. Применяется для распределения и передачи электрической энергии в стационарных установках на номинальное переменное напряжение 0.66 кВ или 1 кВ частотой 50 Гц. Наличие защитного покрова выполненного из поливинилхлоридной композиции пониженной горючести; брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазор между витками нижней ленты и защитного шланга, выполненного из поливинилхлоридной композиции пониженной горючести и наложенного поверх брони позволяет прокладывать кабель ВБШвнг(А) ( ВБбШвнг) как в земле (траншеях), помещениях, тоннелях, каналах, шахтах , так и на открытом воздухе, при наличии опасности механических повреждений в процессе эксплуатации. Кабель ВБШвнг(А) ( ВБбШвнг) в широком ассортименте имеется в наличии на складах компании «Атлас» и может быть приобретен Вами по низкой цене. При необходимости организуем доставку кабеля ВБШвнг(А) ( ВБбШвнг) по Москве, Московской области, а также в другие регионы страны.

Оперативно подберем нужную марку. Оставьте заявку нашим специалистам

34
Умолчанию Цене Рейтингу
18 24 48
от 123,49 руб.
Розничная: 131.37 Оптовая: 127.43Крупнооптовая: 123.49 руб. за 1 м
- +
от 161,87 руб.
Розничная: 172.20 Оптовая: 167.04Крупнооптовая: 161.87 руб. за 1 м
- +
от 229,56 руб.
Розничная: 244.21 Оптовая: 236.89Крупнооптовая: 229.56 руб. за 1 м
- +
от 356,75 руб.
Розничная: 379.52 Оптовая: 368.13Крупнооптовая: 356.75 руб. за 1 м
- +
от 543,86 руб.
Розничная: 578.57 Оптовая: 561.21Крупнооптовая: 543.86 руб. за 1 м
- +
от 881,58 руб.
Розничная: 937.86 Оптовая: 909.72Крупнооптовая: 881.58 руб. за 1 м
- +
от 138,04 руб.
Розничная: 146.85 Оптовая: 142.45Крупнооптовая: 138.04 руб. за 1 м
- +
от 207,53 руб.
Розничная: 220.78 Оптовая: 214.16Крупнооптовая: 207.53 руб. за 1 м
- +
от 296,89 руб.
Розничная: 315.84 Оптовая: 306.36Крупнооптовая: 296.89 руб. за 1 м
- +
от 464,94 руб.
Розничная: 494.62 Оптовая: 479.78Крупнооптовая: 464.94 руб. за 1 м
- +
от 713,83 руб.
Розничная: 759.39 Оптовая: 736.61Крупнооптовая: 713.83 руб. за 1 м
- +
от 1 125,41 руб.
Розничная: 1 197.25 Оптовая: 1161.33Крупнооптовая: 1125.41 руб. за 1 м
- +
от 1 533,55 руб.
Розничная: 1 631.43 Оптовая: 1582.49Крупнооптовая: 1533.55 руб. за 1 м
- +
от 2 213,92 руб.
Розничная: 2 355.24 Оптовая: 2284.58Крупнооптовая: 2213.92 руб. за 1 м
- +
от 2 936,26 руб.
Розничная: 3 123.68 Оптовая: 3029.97Крупнооптовая: 2936.26 руб. за 1 м
- +
от 4 048,82 руб.
Розничная: 4 307.26 Оптовая: 4178.04Крупнооптовая: 4048.82 руб. за 1 м
- +
от 5 082,74 руб.
Розничная: 5 407.17 Оптовая: 5244.96Крупнооптовая: 5082.74 руб. за 1 м
- +
от 6 251,82 руб.
Розничная: 6 650.88 Оптовая: 6451.35Крупнооптовая: 6251.82 руб. за 1 м
- +

Описание и технические характеристики кабеля ВБбШвнг

Силовой кабель с медными жилами, имеющий ПВХ изоляцию. Защитный покров типа "НГ" обеспечивает пониженную горючесть.

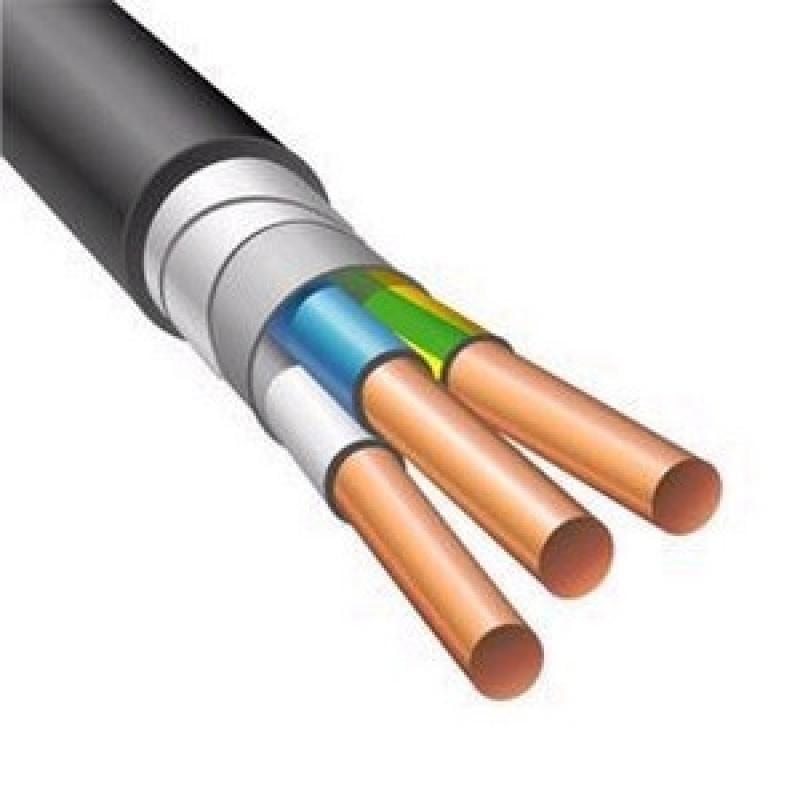

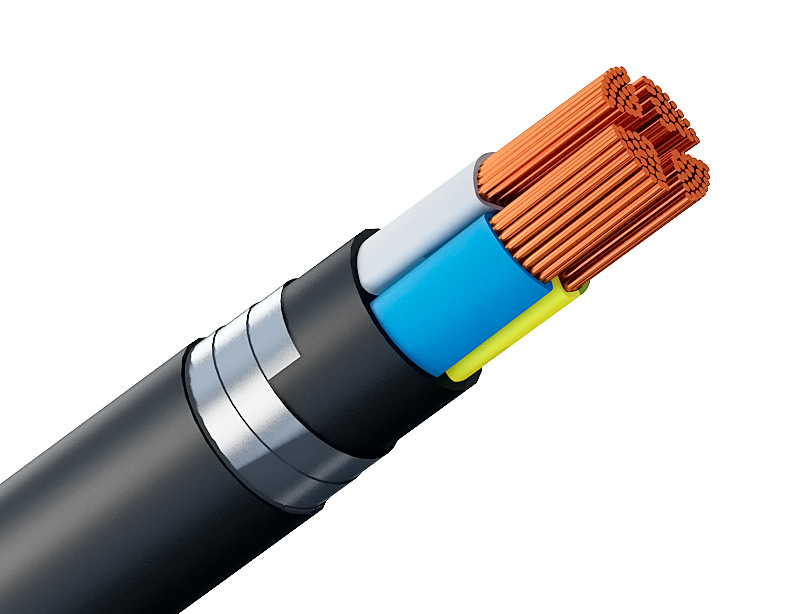

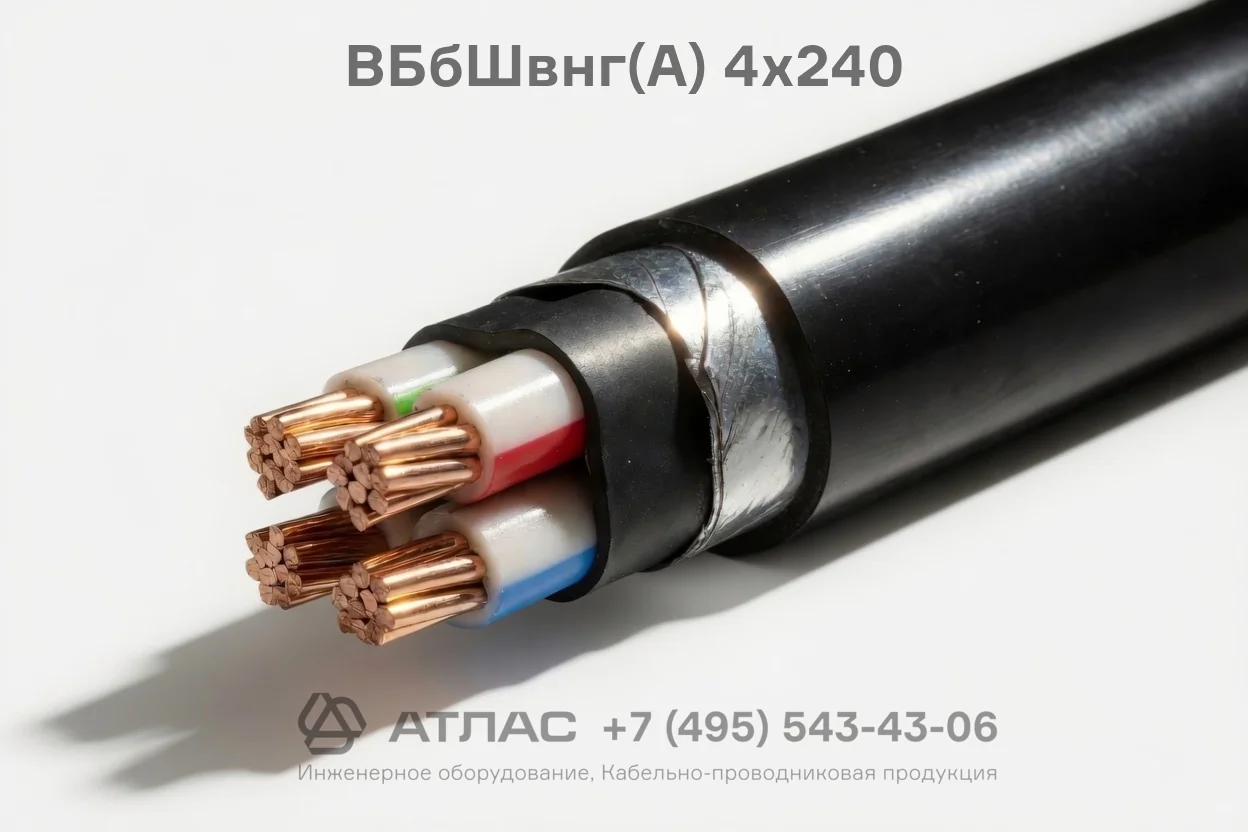

Конструкция:

  • Токопроводящая жила - однопроволочная или многопроволочная, медная, форма - круглая или секторная.
  • Изоляция - поливинилхлоридный пластикат (ПВХ).

В многожильных кабелях изолированные жилы имеют отличительную расцветку.

Нулевые жилы имеют изоляцию голубого цвета. Жилы заземления снабжены двухцветной (зелено-желтой) изоляцией.

Скрутка - в кабелях с двумя, тремя, четырьмя и пятью изолированными жилами выполняется скрутка этих жил. В двужильных кабелях у всех жил одинаковое сечение, в трех, четырех и пятижильных кабелях жилы могут быть либо одного сечения, либо одна жила имеет меньшее сечение (жила заземления или нулевая)

Поясная изоляция кабелей, имеющих защитный покров типа БбШв, выпрессовывается из ПВХ пластика с пониженной горючестью.

Защитный покров - типа БбШв:

  • из двух стальных лент формируется броня. При этом ленты располагаются так, что верхняя лента перекрывает зазоры, остающиеся между витками нижней ленты.
  • выпрессованный из ПВХ пластика с пониженной горючестью защитный шланг.

Применение бронированного силового медного кабеля ВБбШвнг

Одножильные кабели этого типа используются в сетях постоянного напряжения. Многожильные - при передаче и распределении электрической энергии в условиях стационарных установок, работающих при номинальном переменном напряжении 660 В или 1000 В и частоте 50 Гц.

Предназначены для укладки в земле (траншеи), туннелях, шахтах, каналах, помещениях (исключая прокладку в блоках), возможна прокладка на открытом воздухе. Кабель не должен подвергаться сильным растягивающим усилиям, в процессе эксплуатации может подвергаться опасности механических повреждений. При прокладке в пучках кабели этой марки не распространяют горение. Соответствуют классу пожарной безопасности П1.8.2.3.4.

Основные технические характеристики кабеля ВБбШвнг

  • При температуре до +35 С предельная относительная влажность - до 98%
  • Эксплуатируются при температуре в диапазоне от - 50 С до + 50 С
  • Без предварительного подогрева возможны прокладка и монтаж кабеля при температуре воздуха не ниже - 15 С
  • При прокладке кабелей минимальный радиус изгиба:
  • для многожильного кабеля - 7,5 наружных диаметров
  • для одножильного кабеля - 15 наружных диаметров
  • Предназначен для номинальной частоты 50 Гц
  • Испытывается при переменном напряжении частоты 50 Гц:
  • для напряжения 0,66 кВ - напряжением 3 кВ
  • для напряжения 1 кВ - напряжением 3,5 кВ.
