МГШВ

МГШВ Кабель МГШВ (медный гибкий из шелковой изоляции виниловой внешней изоляционной оболочке) часто используется в сфере радиоэлектронике и системах связи для распределения питания, контрольных сигналов между оконечными и распределительными устройствами стационарного и передвижного назначения. Провод МГШВ выполнен на высокотехнологичном производстве и соответствует требованиям ГОСТ и нормам ТУ. Цена кабеля МГШВ формируется, исходя из количества жил в кабеле, их диаметра и конечного метража, указанного в заказе. Доставка возможна по Москве, Московской области и в другие регионы страны. Выгодно купить кабель МГШВ могут на сайте компании «Атлас», как оптовые представители, так и розничные клиенты.
8
Умолчанию Цене Рейтингу
18 24 48
Базовая: 2.05 Оптовая: 1.99Крупнооптовая: 1.93 руб. за 1 м
В наличии
- +
Базовая: 2.20 Оптовая: 2.13Крупнооптовая: 2.06 руб. за 1 м
В наличии
- +
Базовая: 2.82 Оптовая: 2.74Крупнооптовая: 2.65 руб. за 1 м
В наличии
- +
Базовая: 3.95 Оптовая: 3.83Крупнооптовая: 3.71 руб. за 1 м
В наличии
- +
Базовая: 4.99 Оптовая: 4.84Крупнооптовая: 4.69 руб. за 1 м
В наличии
- +
Базовая: 6.89 Оптовая: 6.68Крупнооптовая: 6.47 руб. за 1 м
В наличии
- +
Базовая: 8.86 Оптовая: 8.59Крупнооптовая: 8.33 руб. за 1 м
В наличии
- +
Базовая: 12.39 Оптовая: 12.01Крупнооптовая: 11.64 руб. за 1 м
В наличии
- +

Область применения монтажного провода МГШВ

Самый распространённый монтажный провод, применяемый в радио и электрооборудовании для осуществления внутриблочных и межблочных соединений, а также в качестве выводных контактных концов, в фиксированных и подвижных конструкциях.

Технические характеристики

Провод выдерживает длительное воздействие переменного напряжения до 1000 вольт с частотой до 10 Кгц и постоянного напряжения до 1500 вольт и сохраняет свою работоспособность при перепадах температур от +150 С до -60 С. Он устойчив к воздействию влаги, плесени и прямого ультрафиолета, повышенного и пониженного атмосферного давления, а также к однократным ударным нагрузкам с ускорением 10000 м/с2 и времени воздействия до 2-х мс. и многократным нагрузкам ударного вида, при ускорении 1500 м/с2 и времени до 5 мс. При использовании в монтаже одиночной прокладки, провод не поддерживает и не распространяет горение. При соблюдении условий хранения и эксплуатации срок службы провода составляет 15 лет.

Конструкция

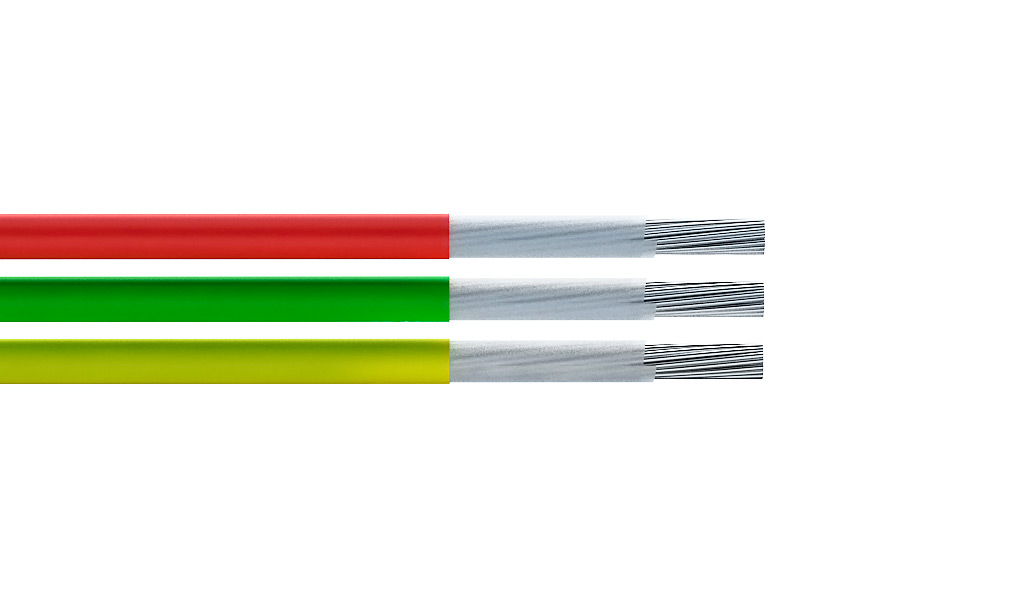

Конструктивно провод выполнен из свитых в жгут медных лужёных проволок, обмотанных двумя слоями полиэфирного волокна и покрытых изоляцией из поливинилхлоридного пластиката разнообразной расцветки- белой, чёрной, коричневой, синей, фиолетовой, зелёной, голубой, розовой, красной, оранжевой, жёлтой. Благодаря такой конструкции, провод устойчив к вытяжке и воздействию изгибам на излом. Внешне провода МГШВ и МГШВЭ отличаются только наличием внешней экранирующей оплётки из медной лужёной проволоки у последнего.

Количество проволок в токонесущей жиле может составлять от 7 до 24, а по спецзаказу от 2-х до 5-и. Диаметр проволок в жгуте лежит в пределах от 0,2 мм до 0,32 мм. Сечение всей жилы может быть от 0,2 мм до 1,5 мм. Наружный диаметр всего провода лежит в пределах от 1,6 мм. до 3,0 мм. Все эти показатели существенно влияют на электрическое сопротивление провода и при условии наличия определённой температуры (+20 С), составляет от 13,6 Ом/км до 91,7 Ом/км в зависимости от сечения токоведущей жилы.

Рекомендации к применению

Учитывая тот фактор, что изоляционные качества поливинилхлоридного пластиката ухудшаются, с увеличением частоты электромагнитных импульсов, провод МГШВ не рекомендуется применять в радио и электроаппаратуре, где частоты передаваемых сигналов превышают звуковые (до 10 Кгц). Также, при проектировании и монтаже радио и электроаппаратуры, следует иметь ввиду отсутствие помехозащищённости у данного провода (МГШВ). В отличие от него, МГШВЭ, благодаря наличию экрана, устойчив к воздействию помех и более прочен на изгиб-излом.
