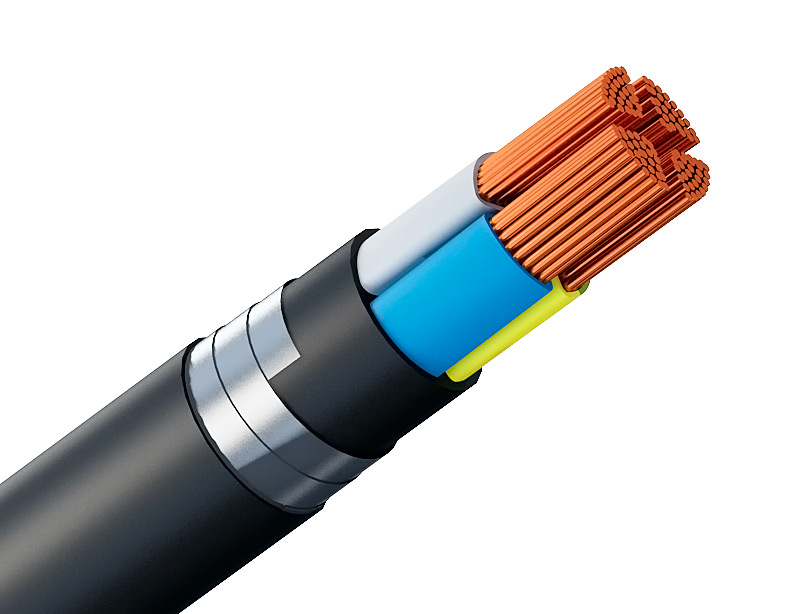

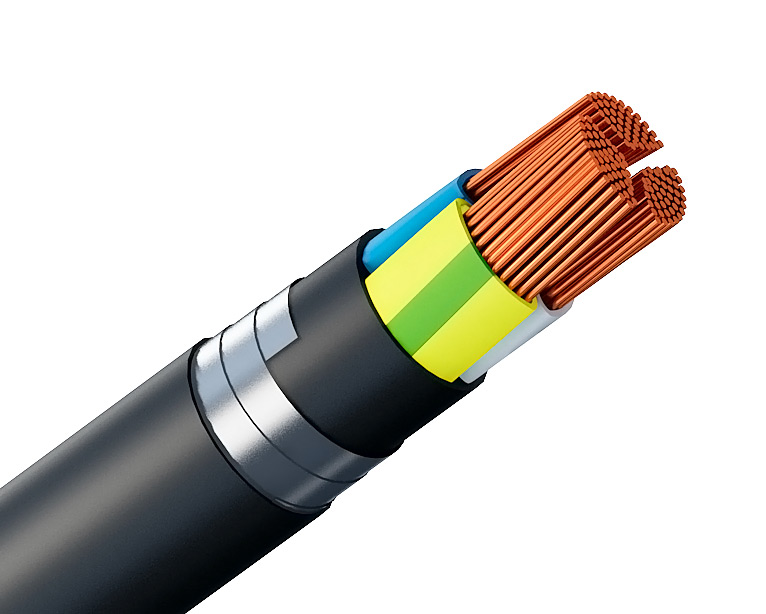

ВБШвНГ Кабель ВБШвнг (ранее маркировался ВБбШвнг) - кабель силовой, бронированный, не распространяющий горение с изоляцией и оболочкой из поливинилхлоридного пластиката. Изготавливается согласно ГОСТам и требованиям ТР ТС. Применяется для распределения и передачи электрической энергии в стационарных установках на номинальное переменное напряжение 0.66 кВ или 1 кВ частотой 50 Гц. Наличие защитного покрова выполненного из поливинилхлоридной композиции пониженной горючести; брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазор между витками нижней ленты и защитного шланга, выполненного из поливинилхлоридной композиции пониженной горючести и наложенного поверх брони позволяет прокладывать кабель ВБШвнг ( ВБбШвнг) как в земле (траншеях), помещениях, тоннелях, каналах, шахтах , так и на открытом воздухе, при наличии опасности механических повреждений в процессе эксплуатации. Кабель ВБШвнг ( ВБбШвнг) в широком ассортименте имеется в наличии на складах компании «Атлас» и может быть приобретен Вами по низкой цене. При необходимости организуем доставку кабеля ВБШвнг (ВБбШвнг) по Москве, Московской области, а также в другие регионы страны.

Оперативно подберем нужную марку. Оставьте заявку нашим специалистам

34
Умолчанию Цене Рейтингу
18 24 48
Базовая: 134.27 Оптовая: 130.24Крупнооптовая: 126.21 руб. за 1 м
В наличии
- +
Базовая: 185.44 Оптовая: 179.88Крупнооптовая: 174.32 руб. за 1 м
В наличии
- +
Базовая: 263.77 Оптовая: 255.86Крупнооптовая: 247.94 руб. за 1 м
В наличии
- +
Базовая: 411.85 Оптовая: 399.49Крупнооптовая: 387.14 руб. за 1 м
В наличии
- +
Базовая: 628.97 Оптовая: 610.1Крупнооптовая: 591.23 руб. за 1 м
В наличии
- +
Базовая: 993.85 Оптовая: 964.04Крупнооптовая: 934.22 руб. за 1 м
В наличии
- +
Базовая: 157.95 Оптовая: 153.21Крупнооптовая: 148.47 руб. за 1 м
В наличии
- +
Базовая: 238.21 Оптовая: 231.06Крупнооптовая: 223.91 руб. за 1 м
В наличии
- +
Базовая: 341.65 Оптовая: 331.4Крупнооптовая: 321.15 руб. за 1 м
В наличии
- +
Базовая: 537.26 Оптовая: 521.15Крупнооптовая: 505.03 руб. за 1 м
В наличии
- +
Базовая: 826.06 Оптовая: 801.28Крупнооптовая: 776.5 руб. за 1 м
В наличии
- +
Базовая: 1 279.42 Оптовая: 1241.04Крупнооптовая: 1202.66 руб. за 1 м
В наличии
- +
Базовая: 1 751.43 Оптовая: 1698.89Крупнооптовая: 1646.35 руб. за 1 м
В наличии
- +
Базовая: 2 355.24 Оптовая: 2284.58Крупнооптовая: 2213.92 руб. за 1 м
В наличии
- +
Базовая: 3 321.98 Оптовая: 3222.32Крупнооптовая: 3122.66 руб. за 1 м
В наличии
- +
Базовая: 4 597.33 Оптовая: 4459.41Крупнооптовая: 4321.49 руб. за 1 м
В наличии
- +
Базовая: 5 741.04 Оптовая: 5568.81Крупнооптовая: 5396.58 руб. за 1 м
В наличии
- +
Базовая: 7 062.27 Оптовая: 6850.4Крупнооптовая: 6638.54 руб. за 1 м
В наличии
- +

Описание и технические характеристики кабеля ВБШвнг

Силовой кабель с медными жилами, имеющий ПВХ изоляцию. Защитный покров типа "НГ" обеспечивает пониженную горючесть.

Конструкция:

  • Токопроводящая жила - однопроволочная или многопроволочная, медная, форма - круглая или секторная.
  • Изоляция - поливинилхлоридный пластикат (ПВХ).

В многожильных кабелях изолированные жилы имеют отличительную расцветку.

Нулевые жилы имеют изоляцию голубого цвета. Жилы заземления снабжены двухцветной (зелено-желтой) изоляцией.

Скрутка - в кабелях с двумя, тремя, четырьмя и пятью изолированными жилами выполняется скрутка этих жил. В двужильных кабелях у всех жил одинаковое сечение, в трех, четырех и пятижильных кабелях жилы могут быть либо одного сечения, либо одна жила имеет меньшее сечение (жила заземления или нулевая)

Поясная изоляция кабелей, имеющих защитный покров типа БбШв, выпрессовывается из ПВХ пластика с пониженной горючестью.

Защитный покров - типа БбШв:

  • из двух стальных лент формируется броня. При этом ленты располагаются так, что верхняя лента перекрывает зазоры, остающиеся между витками нижней ленты.
  • выпрессованный из ПВХ пластика с пониженной горючестью защитный шланг.

Применение бронированного силового медного кабеля ВБШвнг

Одножильные кабели этого типа используются в сетях постоянного напряжения. Многожильные - при передаче и распределении электрической энергии в условиях стационарных установок, работающих при номинальном переменном напряжении 660 В или 1000 В и частоте 50 Гц.

Предназначены для укладки в земле (траншеи), туннелях, шахтах, каналах, помещениях (исключая прокладку в блоках), возможна прокладка на открытом воздухе. Кабель не должен подвергаться сильным растягивающим усилиям, в процессе эксплуатации может подвергаться опасности механических повреждений. При прокладке в пучках кабели этой марки не распространяют горение. Соответствуют классу пожарной безопасности П1.8.2.3.4.

Основные технические характеристики кабеля ВБШвнг

  • При температуре до +35 С предельная относительная влажность - до 98%
  • Эксплуатируются при температуре в диапазоне от - 50 С до + 50 С
  • Без предварительного подогрева возможны прокладка и монтаж кабеля при температуре воздуха не ниже - 15 С
  • При прокладке кабелей минимальный радиус изгиба:
  • для многожильного кабеля - 7,5 наружных диаметров
  • для одножильного кабеля - 15 наружных диаметров
  • Предназначен для номинальной частоты 50 Гц
  • Испытывается при переменном напряжении частоты 50 Гц:
  • для напряжения 0,66 кВ - напряжением 3 кВ
  • для напряжения 1 кВ - напряжением 3,5 кВ.
