КАБЕЛИ И ПРОВОДА С ТОКОПРОВОДЯЩИМИ ЖИЛАМИ ИЗ СПЛАВА АЛЮМИНИЯ

ГОСТ 31996-2012, ТУ 27.32.13-015-41580618-2018
ОБЛАСТЬ ПРИМЕНЕНИЯ

Кабели предназначены для передачи и распределения электрической энергии в стационарных электрических установках на номинальное переменное напряжение 0,66; 1 кВ номинальной частотой 50 Гц. Климатическое исполнение УХЛ, категория размещения 1 и 5 по ГОСТ 15150-69.

МАРКИ КАБЕЛЕЙ, НАИМЕНОВАНИЕ ЭЛЕМЕНТОВ КАБЕЛЕЙ, КЛАСС ПОЖАРНОЙ ОПАСНОСТИ ПО ГОСТ 31565-2012

АсВВГ, АсВВГ-П. Кабель силовой с жилами из сплава алюминия с изоляцией и оболочкой из поливинилхлоридного пластиката.

Класс пожарной опасности О1.8.2.5.4

АсВВГнг(А), АсВВГ-Пнг(А) . Кабель силовой с жилами из сплава алюминия с изоляцией из поливинилхлоридного пластиката и оболочкой из поливинилхлоридного пластиката пониженной горючести.

Класс пожарной опасности П1б.8.2.5.4

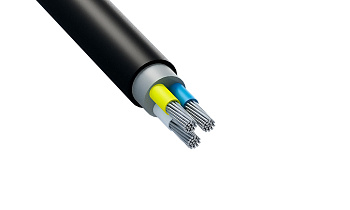

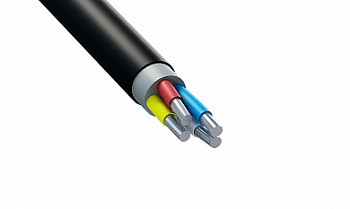

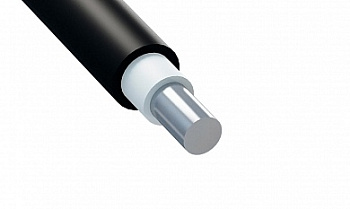

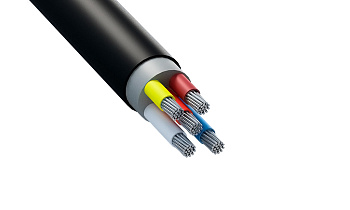

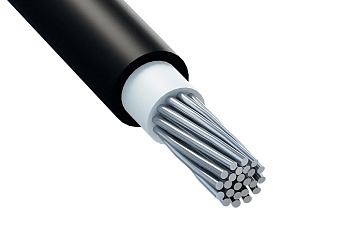

АсВВГнг(А)-LS, АсВВГ-Пнг(А)-LS . Кабель силовой с жилами из сплава алюминия с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности не распространяющий горения, с низким дымо-и газовыделением.
Класс пожарной опасности П1б.8.2.2.2.

К обозначению марок кабелей в плоском исполнении добавляют букву «П»

Число токопроводящих жил:

• для кабелей в круглом исполнении от 1 до 5;
• для кабелей в плоском исполнении от 2 до 3.

Номинальное сечение основных токопроводящих жил:

• для кабелей в круглом исполнении от 2,5 до 50,0 мм;
• для кабелей в плоском исполнении от 1,5 до 16,0 мм.

Дата изготовления кабеля указывается на сопроводительной бирке. Месяц и год изготовления кабеля указывается на поверхности оболочки.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение кабелей должны соответствовать требованиям ГОСТ 18690-2012

Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать группе ОЖ3 по ГОСТ 15150-69.

Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках.

- Срок хранения кабелей на открытых площадках — не более двух лет, под навесом не более пяти лет, в закрытых помещениях не более 10 лет.

УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ

При монтаже и эксплуатации кабелей следует руководствоваться правилами устройства электроустановок, правилами технической эксплуатации и правилами технической безопасности при эксплуатации электроустановок потребителей, утвержденными Госэнергонадзором.

Номинальное напряжение, U: 0,66 и 1 кВ

Максимальное напряжение сети, при котором допускается эксплуатация кабелей, Um: 1,2U

Температура окружающей среды при эксплуатации кабелей: от -50 °С до +50 °С

Относительная влажность воздуха при температуре до 35 °С при эксплуатации кабелей: до 98%

Допустимое усилие натяжения кабеля по трассе при прокладке:

• для алюминиевых жил 30 Н/мм? сечения жилы
• для медных жил 50 Н/мм? сечения жилы

Минимальная температура прокладки кабелей без предварительного подогрева: -15°С. Допустимый радиус изгиба кабелей при прокладке, не менее:

• для многожильных 7,5 диаметров кабеля
• для одножильных 10 диаметров кабеля

Допустимая температура нагрева жил кабеля:

• длительно допустимая 70 °С
• в режиме перегрузки 90 °С
• предельная при коротком замыкании 160 °С

Срок службы, не менее 30 лет
