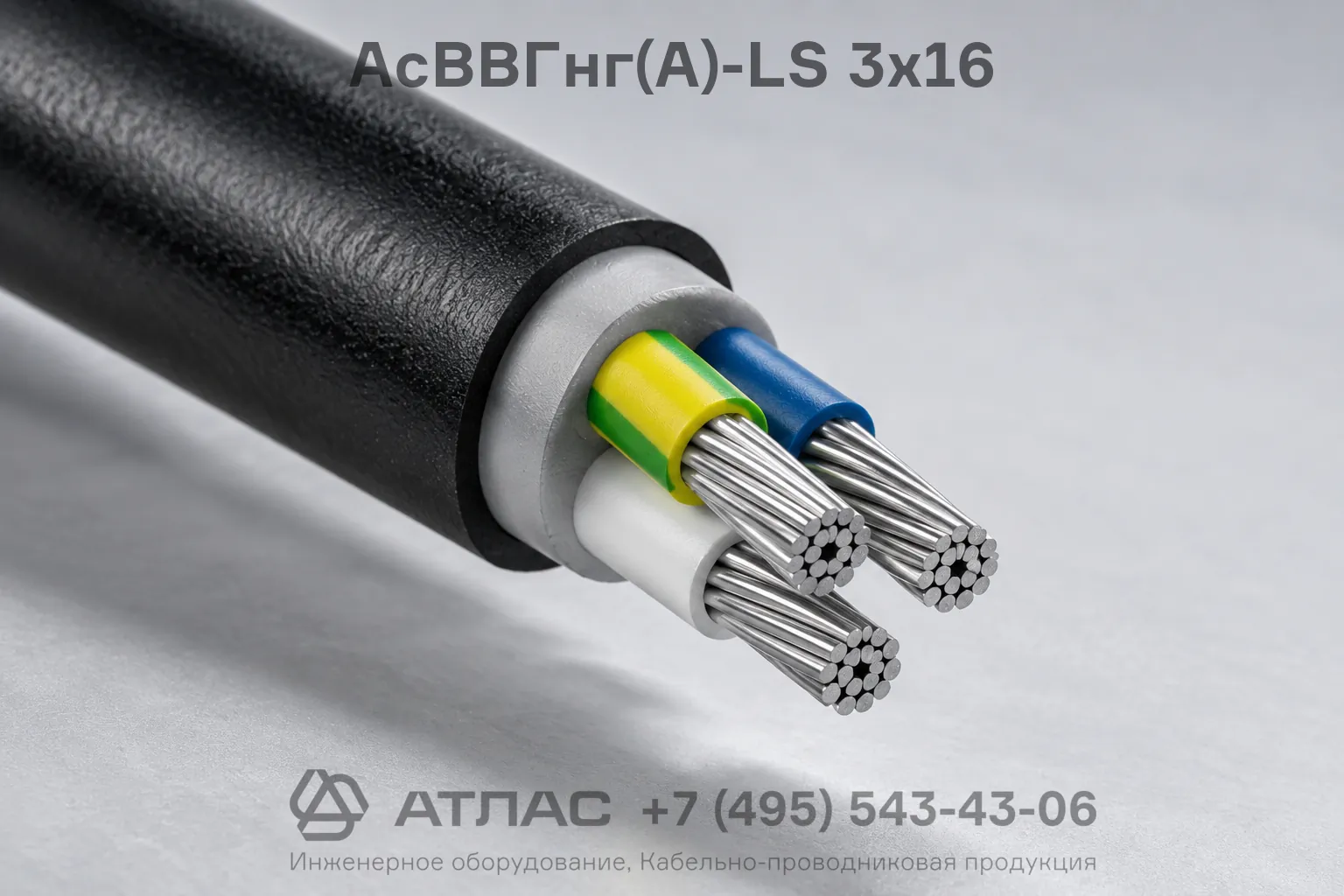

АсВВГнг(А)-LS 3х16 — силовой кабель с жилами из алюминиевого сплава с изоляцией и оболочкой пониженной горючести

Кабель АсВВГнг(А)-LS 3х16 силовой — это трехжильный силовой кабель с токопроводящими жилами из современного алюминиевого сплава, предназначенный для стационарной прокладки в электрических сетях. Изделие характеризуется пониженной пожарной опасностью, не распространяет горение при групповой прокладке по категории А и отличается существенно сниженным уровнем выделения дыма и коррозионно-активных газов при тлении или возгорании.

Ниже приведена подробная расшифровка маркировки, особенности конструктивного исполнения, нормативные технические параметры и типовая область применения данного кабельного изделия.

Подробная расшифровка маркировки

Обозначение марки АсВВГнг(А)-LS 3х16 содержит исчерпывающие сведения о материалах конструкции, типе исполнения и типоразмере кабеля:

• Ас — токопроводящие жилы выполнены из алюминиевого сплава, обеспечивающего оптимальный баланс механической гибкости, электропроводности и легкости;
• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из ПВХ пластиката с пониженным дымо- и газовыделением;
• Г — отсутствие специального защитного бронированного покрова поверх оболочки («голый» кабель);
• нг(А) — пожарная безопасность: кабель не распространяет горение при групповой прокладке в кабельных сооружениях по категории А;
• LS — Low Smoke: пониженное образование дыма и выделение летучих галогеноводородов при вынужденном горении и тлении;
• 3 — три изолированные фазные токопроводящие жилы;
• 16 — номинальное поперечное сечение каждой жилы составляет 16 мм².

Конструкция кабеля

1. Токопроводящие жилы — однопроволочные круглые проводники сечением 16 мм² из алюминиевого сплава.
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой жил для удобства фазировки.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренняя экструдированная оболочка или поясное заполнение — заполняет промежутки между жилами, придавая кабелю устойчивую круглую форму.
5. Внешняя оболочка — прочный наружный слой из ПВХ пластиката с низким дымовыделением (LS), защищающий сердечник от внешних механических и климатических воздействий.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, кабельных полуэтажах, туннелях и шахтах при отсутствии опасности механических повреждений.
• Организация групповых кабельных линий в помещениях общественных зданий, офисных и коммерческих центров, где предъявляются строгие требования к дымообразованию при пожаре.
• Электроснабжение производственных цехов, распределительных щитов и технологического оборудования на объектах с повышенными требованиями к пожарной безопасности.
• Монтаж на кабельных лотках, эстакадах и коробах внутри производственных и жилых помещений.
