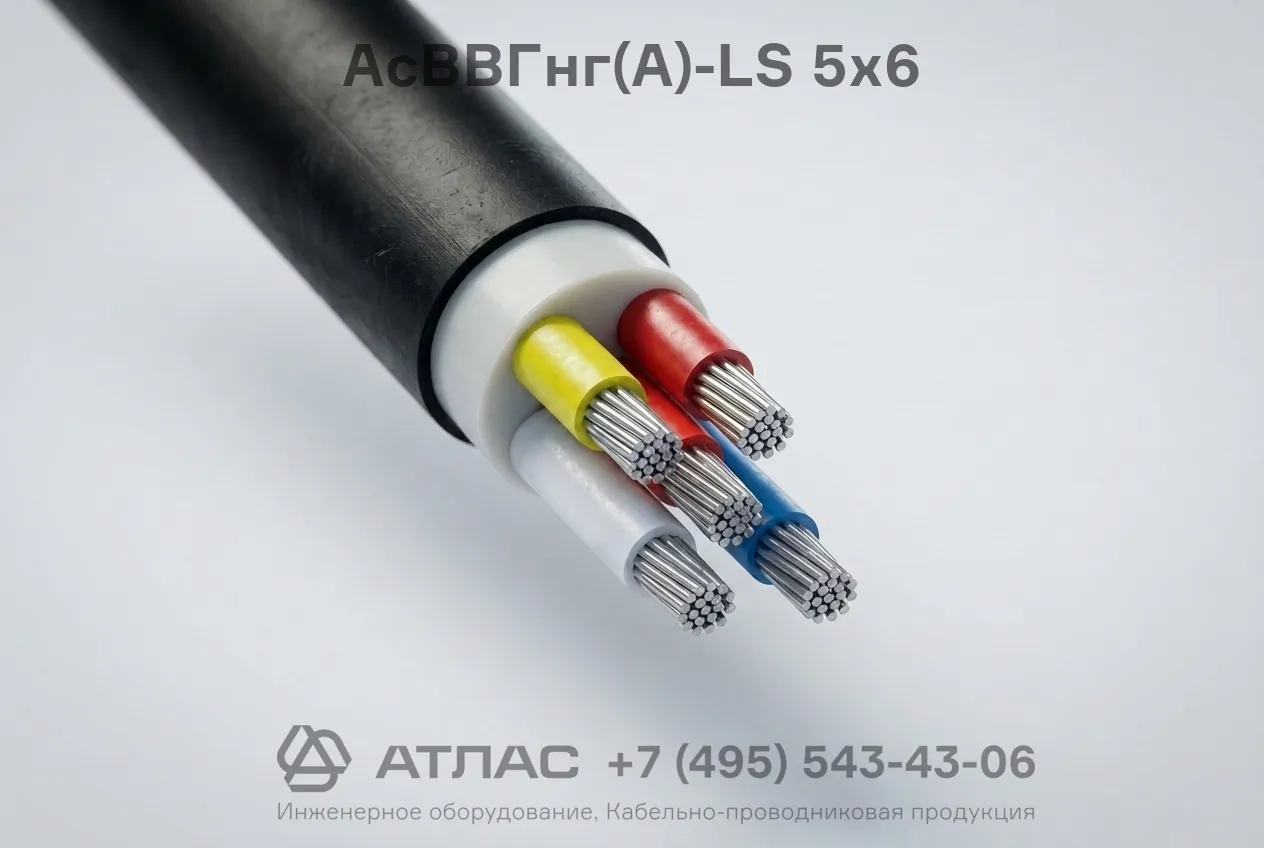

АсВВГнг(А)-LS 5х6 силовой кабель из алюминиевого сплава с пониженным дымовыделением
81.80 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
Расчетный вес составляет 426 кг/км в соответствии с технической документацией
Температура монтажа °C
:
Допустимая температура монтажа без предварительного подогрева кабеля от -15 °C
Допустимая температура окружающей среды при эксплуатации, °C
:
Диапазон допустимой температуры эксплуатации кабельного изделия от -50 до +50 °C
Описание
Кабель АсВВГнг(А)-LS 5х6 силовой с токопроводящими жилами из алюминиевого сплава предназначен для передачи электроэнергии в стационарных установках. Изделие не распространяет горение и выделяет минимум дыма.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
Расчетный вес составляет 426 кг/км в соответствии с технической документацией
Температура монтажа °C
Допустимая температура монтажа без предварительного подогрева кабеля от -15 °C
Допустимая температура окружающей среды при эксплуатации, °C
Диапазон допустимой температуры эксплуатации кабельного изделия от -50 до +50 °C
Материал жилы
Высокотехнологичный сплав алюминия марок 8176 или 8030 для кабельных изделий
Материал изоляции
Поливинилхлоридный пластикат с пониженной пожарной опасностью и низким дымовыделением
Материал оболочки
Поливинилхлоридный пластикат пониженной горючести с пониженным газо- и дымовыделением
Наружный диаметр, мм
Номинальный расчетный наружный диаметр составляет приблизительно от 14,0 до 16,5 мм
Номинальное напряжение, кВ
Переменное номинальное рабочее напряжение кабельной линии составляет 0,66 или 1,0 кВ
Минимальный радиус изгиба
Минимальный радиус изгиба составляет не менее 7,5 наружных диаметров кабеля
Срок службы, лет
Установленный производителем нормативный срок службы изделия составляет не менее 30 лет
Сечение ТПЖ, мм2
Броня
Защитный бронированный покров в данной марке кабельного изделия не предусмотрен
Наличие экрана
Экранирующий слой в конструкции данной марки силового кабеля не предусмотрен
Пониженное дымогазовыделение
Да, пониженное дымо- и газовыделение подтверждено индексом LS по ГОСТ 31565-2012
Время работы в открытом огне
Огнестойкость не предусмотрена конструктивным исполнением данной кабельной марки
Категория пожарной опасности
Категория пожарной безопасности П1б.8.2.2.2 по государственному стандарту 31565-2012
Кабель АсВВГнг(А)-LS 5х6 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц. Токопроводящие жилы кабеля изготовлены из инновационного алюминиевого сплава, что обеспечивает оптимальное сочетание пластичности, надежности и легкости монтажа. Изделие характеризуется пониженным дымо- и газовыделением, а также не распространяет горение при групповой прокладке по категории А.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности и основные эксплуатационные параметры изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о применяемых материалах и конструктивных особенностях проводника:
- Ас — токопроводящие жилы изготовлены из специального алюминиевого сплава;
- В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка из поливинилхлоридного пластиката с пониженным газо- и дымовыделением;
- Г — отсутствие защитного бронированного покрова (голый);
- нг(А) — не распространяет горение при прокладке в пучках по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 5 — количество токопроводящих жил;
- 6 — номинальное сечение токопроводящей жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — из сплава алюминия, однопроволочные круглой формы, сечением 6 мм²;
- Изоляция — из ПВХ пластиката с пониженным дымогазовыделением и отличительной цветовой маркировкой;
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой;
- Внутреннее заполнение — невулканизированная полимерная композиция, заполняющая междужильные промежутки;
- Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 / 1,0 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Максимальная рабочая температура жилы при длительной нагрузке, °C | +70 |
| Предельная температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Категория пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.2.2 |
| Срок службы, лет | не менее 30 |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях и производственных помещениях;
- Внутренние электросети жилых, административных, общественных и производственных зданий;
- Электропроводка в зданиях с повышенными требованиями к пожарной безопасности и плотности дыма при эвакуации;
- Организация силовых распределительных цепей в сетях с глухозаземленной или изолированной нейтралью.
