АсВВГнг(А)-LS 1х50 кабель силовой небронированный с жилой из алюминиевого сплава производства АЛЮР
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
Фактический расчетный справочный вес кабеля составляет порядка 256 кг/км
Температура монтажа °C
:
Монтаж без предварительного подогрева допускается при температуре от -15 °С
Допустимая температура окружающей среды при эксплуатации, °C
:
Эксплуатация кабеля допускается в температурном диапазоне от -50 °C до +50 °C
Описание
Кабель АсВВГнг(А)-LS 1х50 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1 кВ. Изделие оснащено токопроводящей жилой из алюминиевого сплава, изоляцией и внешней оболочкой из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
Фактический расчетный справочный вес кабеля составляет порядка 256 кг/км
Температура монтажа °C
Монтаж без предварительного подогрева допускается при температуре от -15 °С
Допустимая температура окружающей среды при эксплуатации, °C
Эксплуатация кабеля допускается в температурном диапазоне от -50 °C до +50 °C
Материал жилы
Токопроводящая жила выполнена из алюминиевого сплава повышенной гибкости
Материал изоляции
Поливинилхлоридный пластикат с пониженным дымо- и газовыделением (ПВХ пониженной горючести)
Материал оболочки
Поливинилхлоридный пластикат пониженной пожарной опасности (ПВХ пластикат пониженной горючести)
Наружный диаметр, мм
Ориентировочный расчетный наружный диаметр кабеля составляет от 12 до 14 мм
Номинальное напряжение, кВ
Номинальное переменное рабочее напряжение кабельной линии составляет 0,66 или 1 кВ
Минимальный радиус изгиба
Минимальный радиус изгиба при прокладке составляет не менее 10 наружных диаметров
Срок службы, лет
Установленный производителем срок службы составляет не менее тридцати (30) лет
Сечение ТПЖ, мм2
Броня
Защитный бронированный покров в конструкции отсутствует (исполнение Г — голый)
Наличие экрана
Общий металлический или фольгированный защитный экран в кабеле отсутствует
Пониженное дымогазовыделение
Пониженное выделение дыма и коррозионно-активных газов при горении и тлении (LS)
Время работы в открытом огне
Огнестойкость не предусмотрена конструкцией (не относится к группе FR исполнения)
Категория пожарной опасности
Категория пожарной безопасности изделия соответствует классу П1б.8.2.2.2
Кабель АсВВГнг(А)-LS 1х50 силовой предназначен для стационарной прокладки в электрических сетях с номинальным переменным напряжением 0,66 или 1 кВ частотой 50 Гц. Изделие оснащено токопроводящей жилой из современного алюминиевого сплава, объединяющего легкость, пластичность и высокую электропроводность. Кабель обладает сниженной пожарной опасностью: не распространяет горение при групповой прокладке и характеризуется пониженным уровнем дымо- и газовыделения в условиях тления или открытого пламени.
Ниже представлена детальная техническая информация о конструкции, расшифровке буквенно-цифрового обозначения, параметрах эксплуатации и областях практического применения данной марки кабельной продукции.
Подробная расшифровка маркировки
Обозначение марки АсВВГнг(А)-LS 1х50 содержит исчерпывающие данные о материалах, защитных слоях и характеристиках пожарной безопасности:
- Ас — токопроводящая жила выполнена из алюминиевого сплава высокой электропроводности и улучшенной гибкости;
- В — изоляция токопроводящей жилы изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка выполнена из ПВХ пластиката со сниженным выделением дыма и хлористого водорода;
- Г — защитный покров поверх оболочки отсутствует («голый»), броня не предусмотрена конструкцией;
- нг(А) — кабель не распространяет горение при групповой прокладке по предельно строгой категории А;
- LS — Low Smoke, пониженное дымообразование и газовыделение при воздействии высоких температур и горении;
- 1 — количество токопроводящих жил в кабеле;
- 50 — номинальное поперечное сечение жилы в квадратных миллиметрах (мм²).

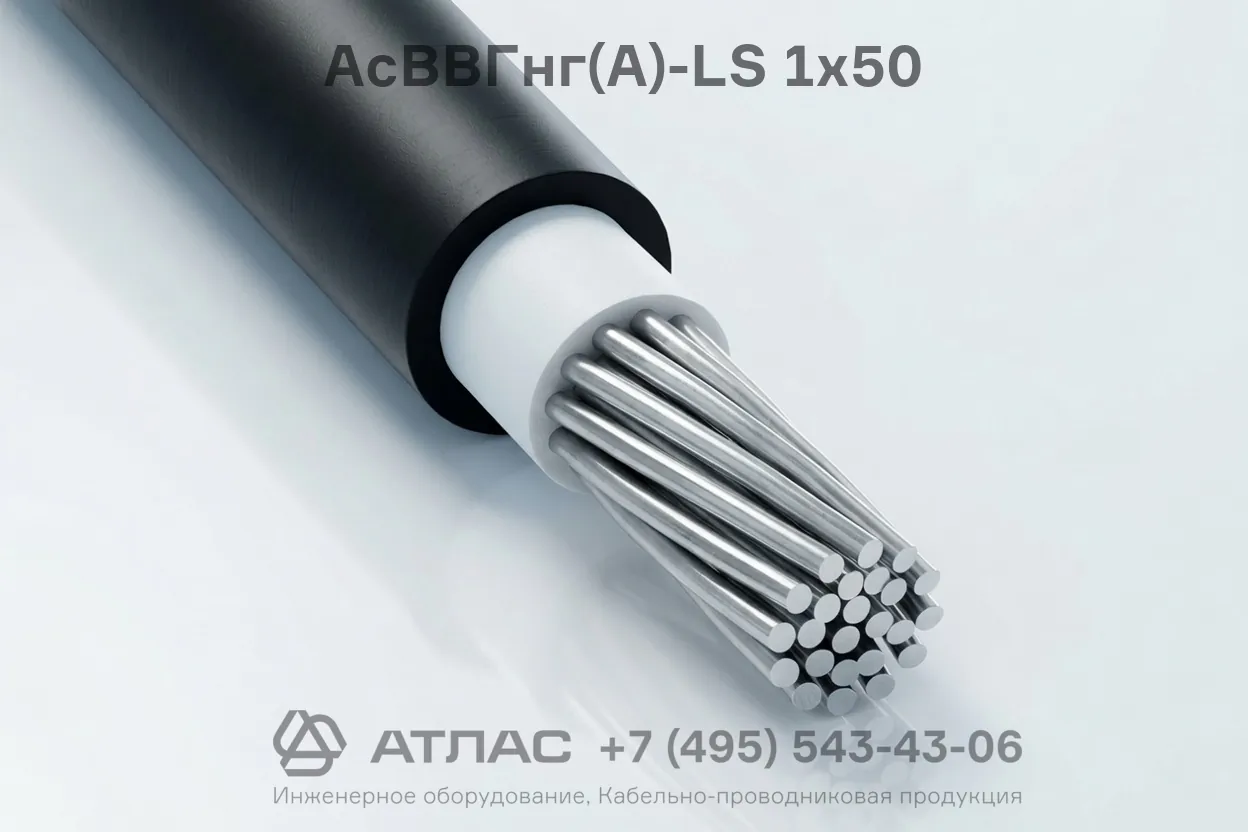

Конструкция кабеля
- Токопроводящая жила — однопроволочная или многопроволочная уплотненная жила сечением 50 мм², изготовленная из специального алюминиевого сплава;
- Изоляция — сплошной слой поливинилхлоридного пластиката пониженной горючести, обладающий высокими диэлектрическими свойствами;
- Внутренняя оболочка (поясная изоляция) — слой из поливинилхлоридной композиции для создания правильной цилиндрической геометрии;
- Наружная оболочка — герметичный защитный шланг из самозатухающего ПВХ пластиката с нормированным дымогазовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное рабочее напряжение | 0,66 кВ или 1,0 кВ |
| Частота переменного тока | 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Максимальная рабочая температура жилы | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Снижение светопроницаемости при горении (LS) | не более 50% |
| Расчетная масса кабеля | около 256 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
Силовой кабель АсВВГнг(А)-LS 1х50 разработан для распределения электроэнергии в установках с повышенными требованиями к пожарной безопасности:
- Одиночная и групповая прокладка в кабельных сооружениях, лотках, коробах и производственных помещениях;
- Питание распределительных щитов, трансформаторных подстанций и мощного промышленного электрооборудования;
- Монтаж кабельных трасс в общественных, административных и жилых зданиях с постоянным пребыванием людей;
- Прокладка на объектах с жесткими нормами по ограничению оптической плотности дыма при потенциальной аварии.
