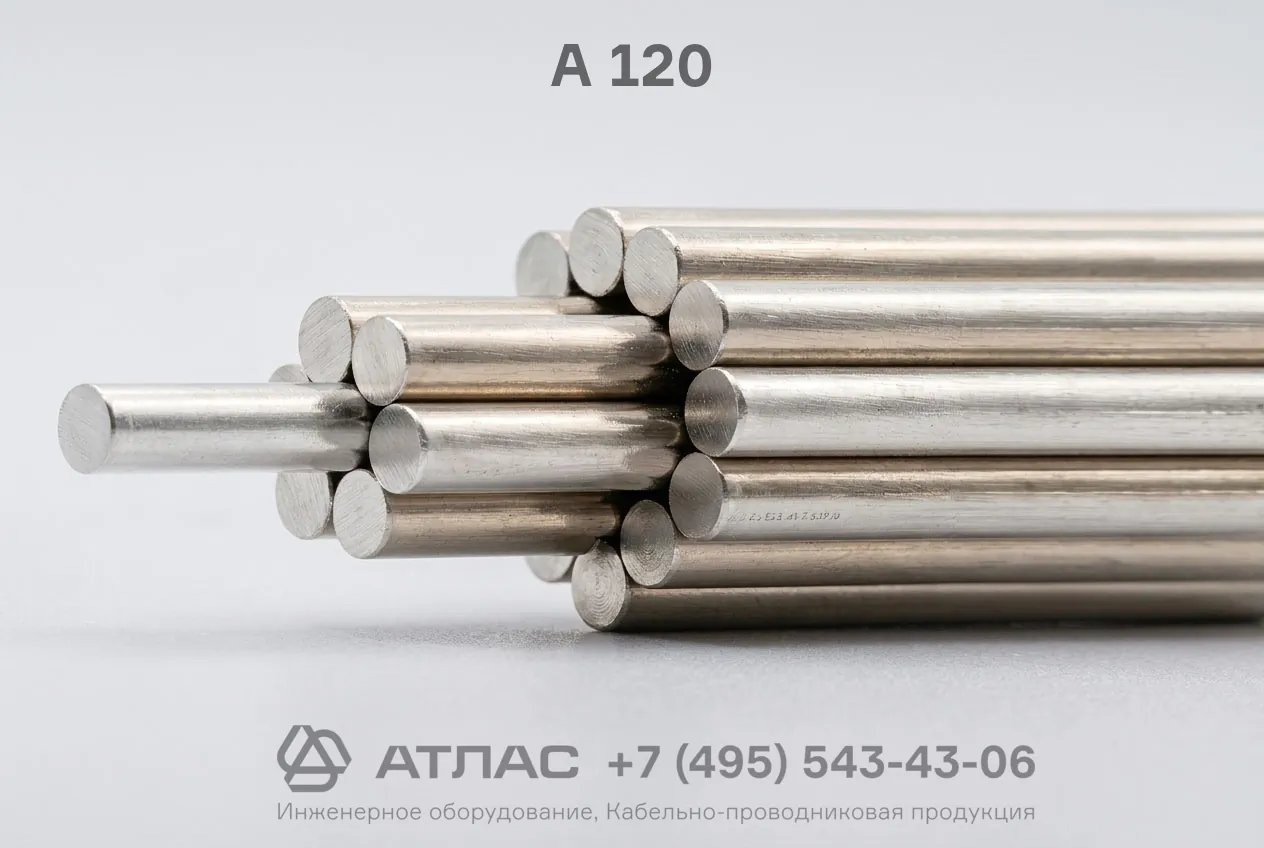

А 120 провод алюминиевый неизолированный для воздушных линий электропередачи, сечение 120 мм2
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
321
Материал жилы
:
Алюминий
Описание
Провод А 120 — неизолированный алюминиевый провод, предназначенный для передачи электрической энергии в воздушных электрических сетях. Изделие состоит из скрученных алюминиевых проволок номинальным сечением 120 мм2.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод А 120 — это неизолированный провод, состоящий из скрученных проволок из алюминия, предназначенный для передачи и распределения электрической энергии в воздушных электрических сетях. Продукция отличается высокой электропроводностью, стойкостью к атмосферным воздействиям и оптимальным соотношением механической прочности к массе конструкции.
Ниже представлена детальная расшифровка маркировки, конструктивные особенности, нормативные технические параметры и область практического применения данного провода.
Подробная расшифровка маркировки
Обозначение провода расшифровывается в строгом соответствии с требованиями стандартов:
- А — алюминиевая токопроводящая жила без изоляционного покрова (неизолированный провод);
- 120 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила: скрутка из круглых алюминиевых проволок.
- Повив: скрутка проволок в соседних повивах выполнена в противоположные стороны, наружный повив имеет правое направление скрутки.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип провода | Неизолированный алюминиевый |
| Номинальное сечение жилы | 120 мм² |
| Материал проволок | Алюминий |
| Число и номинальный диаметр проволок | 19 × 2,80 мм |
| Наружный диаметр провода | 14,0 мм |
| Расчетная масса 1 км провода | 331 кг |
| Разрывное усилие провода, не менее | 19920 Н |
| Электрическое сопротивление постоянному току при 20 °C, не более | 0,244 Ом/км |
| Допустимая температура нагрева жил при эксплуатации | до +90 °C |
| Диапазон рабочих температур окружающей среды | от -60 °C до +40 °C |
| Срок службы | не менее 45 лет |
| Гарантийный срок эксплуатации | 4 года |
Область применения
- Монтаж линий электропередачи (ВЛ) воздушного типа на опорах различных конструкций.
- Передача электроэнергии в электрических сетях на суше в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м² в сутки.
- Применение на распределительных подстанциях и открытых распределительных устройствах (ОРУ).
- Организация ответвлений от магистральных линий к промышленным и инфраструктурным объектам.
