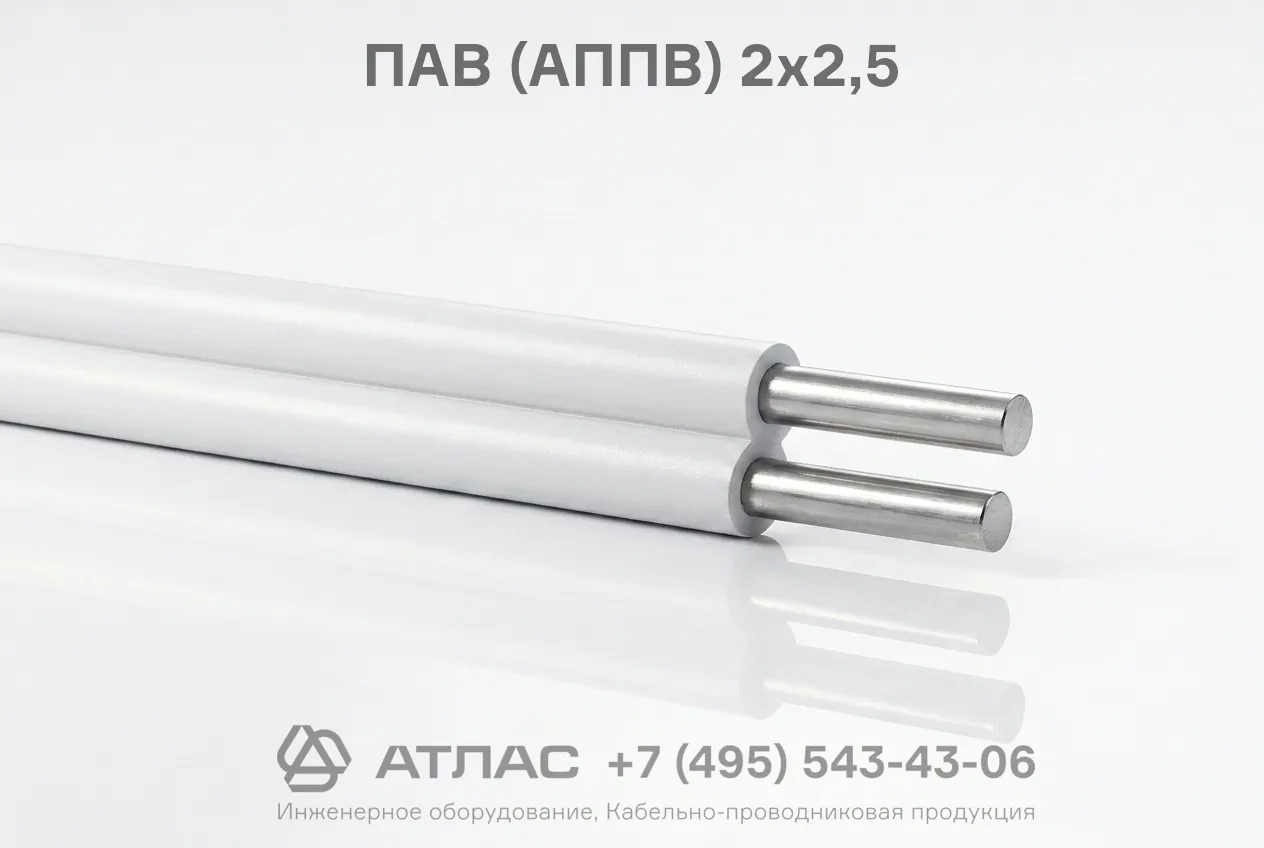

ПАВ (АППВ) 2х2,5 провод установочный силовой плоский с алюминиевыми жилами сечением 2,5 мм²
Провод ПАВ (АППВ) 2х2,5 — это плоский установочный провод с двумя однопроволочными алюминиевыми жилами в индивидуальной изоляции из поливинилхлоридного пластиката с разделительным ленточным основанием. Изделие предназначено для стационарной прокладки в осветительных и силовых электрических сетях, а также для присоединения электрооборудования, станков, машин и механизмов на номинальное переменное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В. Конструкция обеспечивает надежную эксплуатацию в негибких соединениях, стойкость к климатическим факторам и не распространяет горение при одиночной прокладке.
Ниже представлена детальная техническая расшифровка маркировки, послойная схема конструкции, ключевые параметры и рекомендуемые условия эксплуатации изделия.
Подробная расшифровка маркировки
Структура условного обозначения содержит информацию о материале жил, типе изоляции, форме провода и размерности:
- П — провод;
- А — токопроводящие жилы выполнены из алюминия;
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- (АППВ) — альтернативное общепринятое обозначение плоского алюминиевого провода с ленточным разделительным основанием;
- 2 — количество токопроводящих жил;
- 2,5 — номинальное сечение каждой алюминиевой жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — 2 алюминиевые монолитные (однопроволочные) жилы круглой формы 1 класса гибкости по ГОСТ 22483 сечением 2,5 мм² каждая.
- Изоляция — слой из поливинилхлоридного пластиката (ПВХ), наложенный на параллельно уложенные жилы с образованием разделительного ленточного основания между ними для удобства разделки и монтажа.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450 В (для сетей 450/750 В) частотой до 400 Гц |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и сечение жил | 2х2,5 мм² |
| Диапазон температур эксплуатации | от -50 °C до +70 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров (толщин) провода |
| Относительная влажность воздуха при температуре +35 °C | до 100 % |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Климатическое исполнение | ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69 |
| Строительная длина | не менее 100 м |
| Срок службы | не менее 15 лет |
| Гарантийный срок эксплуатации | 2 года со дня ввода в эксплуатацию |
Область применения
- Стационарный монтаж в осветительных и распределительных силовых сетях жилых, административных и промышленных зданий.
- Прокладка в кабельных каналах, кабельных лотках, коробах, стальных и пластиковых трубах, пустотелых каналах строительных конструкций.
- Подключение стационарного производственного электрооборудования, станков, технологических машин и внутренних распределительных щитов.
- Монтаж электрических цепей в условиях повышенной влажности и умеренно-холодного климата при отсутствии прямых механических растягивающих нагрузок.
