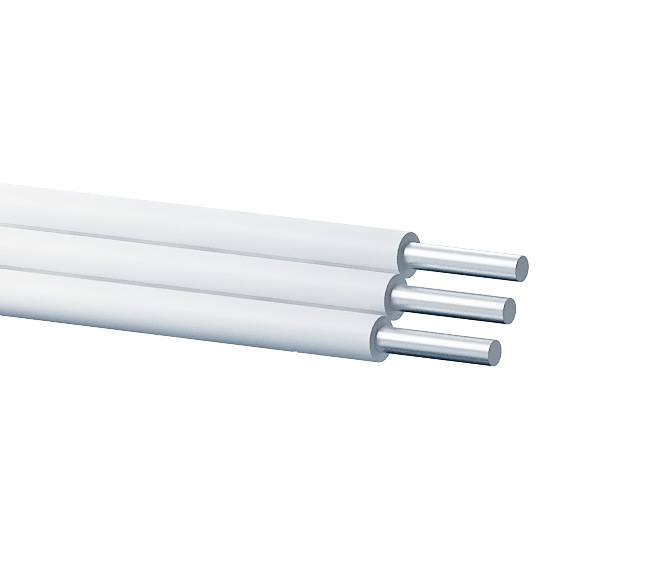

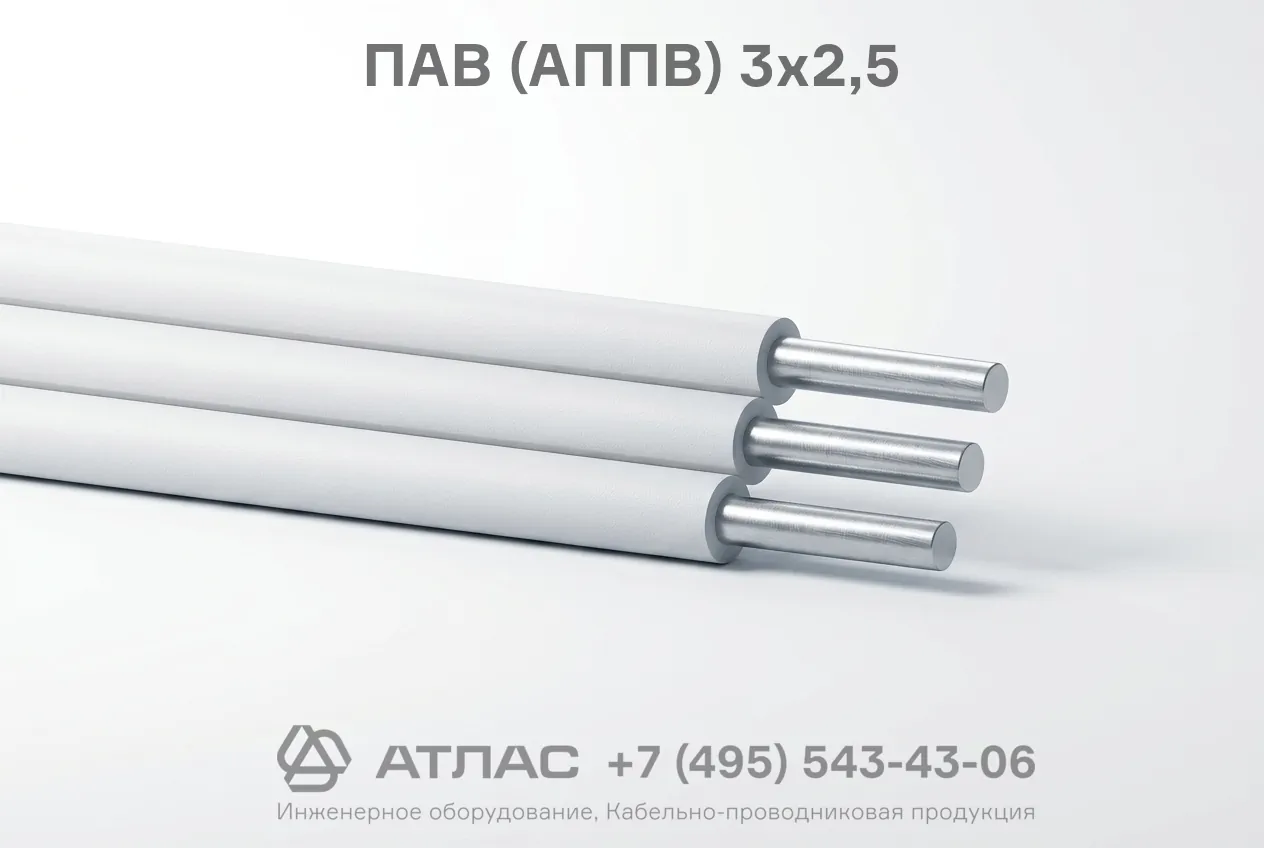

ПАВ (АППВ) 3х2,5 провод установочный плоский с 3 алюминиевыми жилами сечением 2,5 мм² на напряжение 450 В
Провод ПАВ (АППВ) 3х2,5 — это установочный трехжильный плоский провод с алюминиевыми однопроволочными токопроводящими жилами в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарного монтажа в силовых и осветительных электрических сетях на переменное напряжение до 450 В (для систем 450/750 В) частотой до 400 Гц либо на постоянное напряжение до 1000 В. Провод отличается надежной изоляционной защитой, стойкостью к воздействию плесневых грибов, вибрационных и механических нагрузок, а также не распространяет горение при одиночной прокладке.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивном исполнении, нормативных характеристиках и рекомендованных областях эксплуатации данного изделия.
Подробная расшифровка маркировки
Обозначение марки ПАВ (АППВ) 3х2,5 содержит исчерпывающие данные о материалах, форме и геометрических параметрах изделия:
- П — провод, предназначенный для распределения и передачи электроэнергии в электрических установках;
- А — материал токопроводящих жил — алюминий;
- В (в марке ПАВ) — изоляционный слой выполнен из поливинилхлоридного (ПВХ) пластиката;
- П (в марке АППВ) — плоское исполнение (жилы уложены параллельно в один ряд и соединены разделительным пленочным основанием);
- 3 — количество токопроводящих жил;
- 2,5 — номинальное поперечное сечение каждой алюминиевой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — 3 однопроволочные алюминиевые жилы круглого сечения класса 1 по ГОСТ 22483, расположенные параллельно в одной плоскости.
- Изоляция — индивидуальный слой из поливинилхлоридного (ПВХ) пластиката с разделительным ленточным основанием между жилами, обеспечивающим удобство разделки и фиксации при монтаже. Изолированные жилы имеют отличительную цветовую маркировку.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450 В (для сетей 450/750 В) при частоте до 400 Гц |
| Номинальное постоянное напряжение | До 1000 В |
| Количество и сечение жил | 3х2,5 мм² |
| Материал жил | Алюминий (класс 1, однопроволочная) |
| Диапазон температур эксплуатации | От -50 °С до +70 °С |
| Минимальная температура монтажа без предварительного подогрева | -15 °С |
| Длительно допустимая температура нагрева жил | +70 °С |
| Относительная влажность воздуха при температуре +35 °С | До 100% |
| Минимальный радиус изгиба при монтаже | Не менее 10 наружных диаметров (меньшей стороны) провода |
| Климатическое исполнение и категория размещения | ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69 |
| Нераспространение горения | Одиночная прокладка |
| Строительная длина | Не менее 100 м |
| Гарантийный срок эксплуатации | 2 года со дня ввода в эксплуатацию |
| Срок службы | Не менее 15 лет |
Область применения
- Стационарная прокладка в силовых, осветительных и вторичных электрических цепях производственных, коммерческих и жилых помещений.
- Негибкий монтаж электрооборудования, щитов распределения, станков, механизмов и машин.
- Прокладка в кабельных каналах, коробах, стальных и пластиковых трубах, а также в строительных полостях и пустотах конструкций.
- Применение в районах с умеренным, холодным (ХЛ) и общеморским (ОМ) климатом при отсутствии прямого воздействия солнечной радиации и атмосферных осадков.
