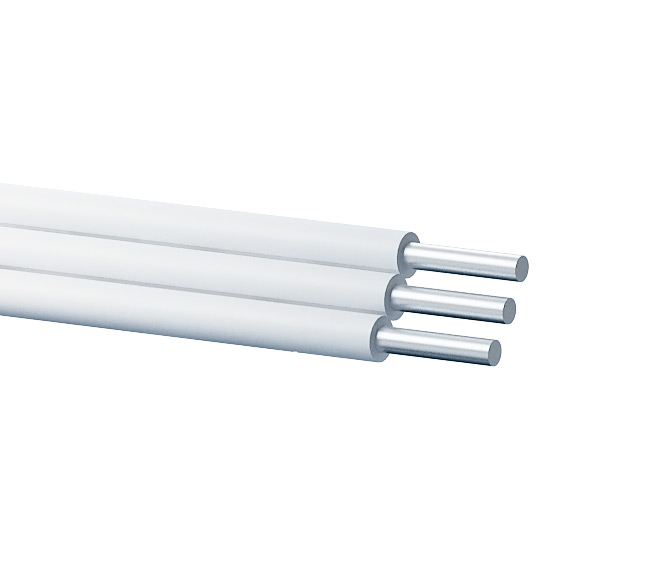

ПАВ (АППВ) 3х4 провод установочный плоский силовой с тремя алюминиевыми жилами сечением 4 мм2
25.56 руб.
Характеристики
Единица измерения
:
м
Материал жилы
:
алюминий
Материал изоляции
:
ПВХ
Номинальное напряжение, кВ
:
0.66
Описание
Провод ПАВ (АППВ) 3х4 установочный плоский предназначен для стационарной прокладки в силовых и осветительных сетях, а также монтажа электрооборудования на напряжение до 450 В. Оснащен тремя алюминиевыми жилами 4 мм2.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод ПАВ (АППВ) 3х4 установочный плоский — это трехжильный провод с алюминиевыми жилами в изоляции из поливинилхлоридного пластиката, предназначенный для распределения электроэнергии в осветительных и силовых сетях. Изделие характеризуется стойкостью к механическим нагрузкам, вибростойкостью, способностью работать в широком температурном диапазоне от -50 °C до +70 °C и нераспространением горения при одиночной прокладке.
Ниже представлена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и рекомендованная сфера применения данного провода.
Подробная расшифровка маркировки
Обозначение ПАВ (АППВ) 3х4 содержит исчерпывающую информацию о материалах, конструктивном исполнении и геометрических параметрах изделия:
- П — провод (тип кабельно-проводникового изделия).
- А — алюминиевая токопроводящая жила.
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката.
- (АППВ) — альтернативное общепринятое стандартизированное обозначение (алюминиевый плоский провод в ПВХ изоляции с разделительным основанием).
- 3 — количество токопроводящих жил.
- 4 — номинальное сечение каждой жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — три цельные (однопроволочные) жилы из электротехнического алюминия сечением 4 мм², соответствующие классу 1 по ГОСТ 22483. Расположены в одной плоскости параллельно друг другу.
- Изоляция и разделительное основание — сплошной слой из ПВХ пластиката с разделительной перемычкой между жилами, обеспечивающей удобство разделки и фиксации при монтаже. Изоляция жил имеет отличительную цветовую маркировку.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450 В (в сетях 450/750 В частотой до 400 Гц) |
| Номинальное постоянное напряжение | До 1000 В |
| Диапазон рабочих температур | От -50 °С до +70 °С |
| Температура проведения монтажных работ | Не ниже -15 °С |
| Минимальный радиус изгиба при прокладке | Не менее 10 наружных диаметров (по меньшей оси) |
| Длительно допустимая температура нагрева жил | +70 °С |
| Климатическое исполнение | ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69 |
| Относительная влажность воздуха (при +35 °С) | До 100% |
| Строительная длина | Не менее 100 м |
| Гарантийный срок эксплуатации | 2 года со дня ввода в эксплуатацию |
| Срок службы | Не менее 15 лет |
Область применения
- Стационарная прокладка в электрических осветительных и силовых цепях переменного тока.
- Монтаж электрооборудования, станков, машин, технологических механизмов и распределительных щитов.
- Прокладка в кабельных каналах, коробах, пустотах строительных конструкций, стальных и полимерных трубах.
- Монтаж внутри сухих, влажных и сырых производственных, общественных и административных помещений.
