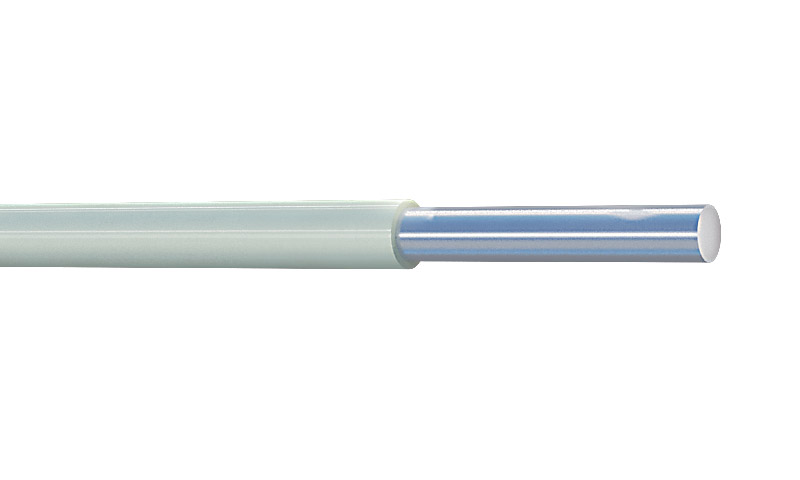

ПАВ (АПВ, АПуВ) 10 провод установочный силовой с алюминиевой жилой сечением 10 мм² в ПВХ изоляции
Провод ПАВ (АПВ, АПуВ) 10 установочный — это специализированный проводник с алюминиевой жилой сечением 10 мм² и изоляцией из поливинилхлоридного пластиката. Изделие предназначено для стационарного распределения электроэнергии в силовых и осветительных сетях, монтажа цепей питания промышленного электрооборудования, станков, механизмов, а также распределительных щитов и шкафов управления. Провод обладает повышенной устойчивостью к изгибам, вибрационным нагрузкам, воздействию плесневых грибов и сохраняет стабильные диэлектрические параметры в широком температурном интервале.
Ниже представлена полная расшифровка маркировки, конструктивные особенности изделия, его ключевые технические параметры и регламентированная сфера применения.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструктивном исполнении, материале жилы, изоляционном слое и номинальном сечении проводника:
- А — токопроводящая жила выполнена из электротехнического алюминия;
- П / Пу — провод установочный (обозначение «Пу» применяется согласно современным стандартам ГОСТ Р, «П» — по классической номенклатуре);
- В — изоляция проводника выполнена из поливинилхлоридного (ПВХ) пластиката;
- 10 — номинальное сечение токопроводящей алюминиевой жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — алюминиевая, круглой формы, однопроволочная (1 класс) или многопроволочная скрученная (2 класс гибкости по ГОСТ 22483-77), номинальным сечением 10 мм²;
- Изоляция — сплошной защитный слой из поливинилхлоридного пластиката, обладающий высокими электроизоляционными свойствами и цветовой маркировкой для удобства монтажа.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +70 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Испытательное напряжение частотой 50 Гц (после 24 часов в воде) | 2000 В |
| Срок службы при соблюдении условий монтажа и эксплуатации | не менее 15 лет |
Область применения
- Прокладка в силовых и осветительных сетях переменного тока на номинальное напряжение до 450/750 В;
- Монтаж внутри электротехнических шкафов, вводно-распределительных устройств, щитов автоматики и управления;
- Стационарная открытая и скрытая прокладка внутри помещений, в строительных каналах, стальных и пластиковых трубах, кабельных лотках и коробах;
- Подключение электроприводов, технологических установок, вентиляционного и насосного оборудования.

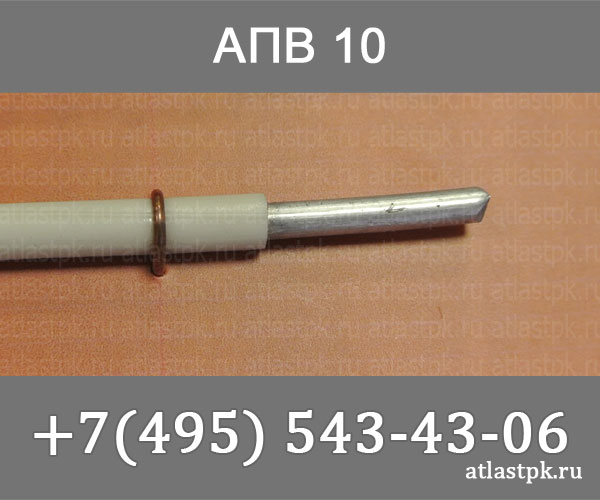

Фотогалерея
