ПАВ (АПВ) 120 провод установочный силовой с алюминиевой жилой сечением 120 мм² в ПВХ изоляции
Провод ПАВ (АПВ) 120 установочный представляет собой электротехническое изделие с одножильной структурой на основе токопроводящей алюминиевой жилы крупного сечения в надежной изоляции из поливинилхлоридного пластиката. Провод разработан для организации надежных силовых линий, распределения электрической энергии и стационарного подключения промышленного оборудования, сохраняя стабильные диэлектрические свойства при широком диапазоне температур окружающей среды.
Ниже представлена детальная расшифровка маркировки, особенности конструктивного исполнения, нормативные технические параметры и типовые области эксплуатации данного провода.
Подробная расшифровка маркировки
Обозначение марки ПАВ (АПВ) 120 содержит информацию о материале проводника, типе изоляционного слоя и номинальном размере токопроводящей части:
- П / АП — провод установочный с алюминиевой токопроводящей жилой;
- В — изоляционный слой выполнен из поливинилхлоридного (ПВХ) пластиката;
- 120 — номинальное сечение алюминиевой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная алюминиевая жила круглой формы 2 класса гибкости по ГОСТ 22483, обладающая номинальным сечением 120 мм²;
- Изоляция — сплошной защитный слой из поливинилхлоридного пластиката (ПВХ), плотно прилегающий к жиле и легко отделяющийся при выполнении монтажных и разделочных работ.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и номинальное сечение жил | 1 х 120 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +70 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров провода |
| Испытательное напряжение частотой 50 Гц (после 24 часов в воде) | 2000 В |
Область применения
- Стационарная прокладка в электрических распределительных щитах, силовых шкафах и пультах управления;
- Монтаж силовых и осветительных электрических сетей внутри производственных, складских и общественных помещений;
- Прокладка в стальных трубах, пустотных каналах строительных конструкций, кабельных лотках, коробах и кабельных эстакадах;
- Подключение мощных электродвигателей, стационарного технологического оборудования, насосных установок и распределительных механизмов;
- Скрытая прокладка под слоем штукатурки при соблюдении норм механической защиты проводника.

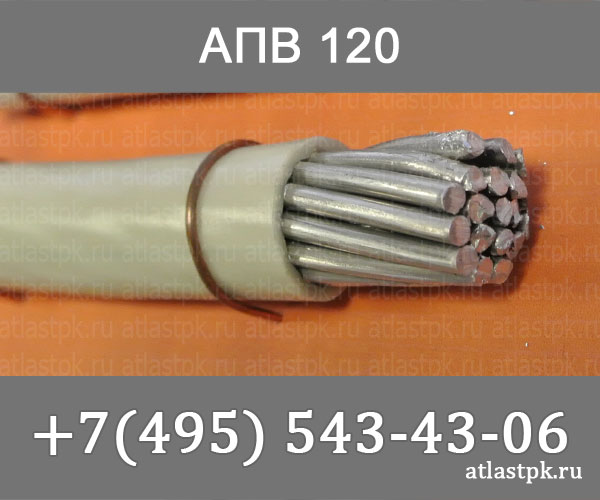

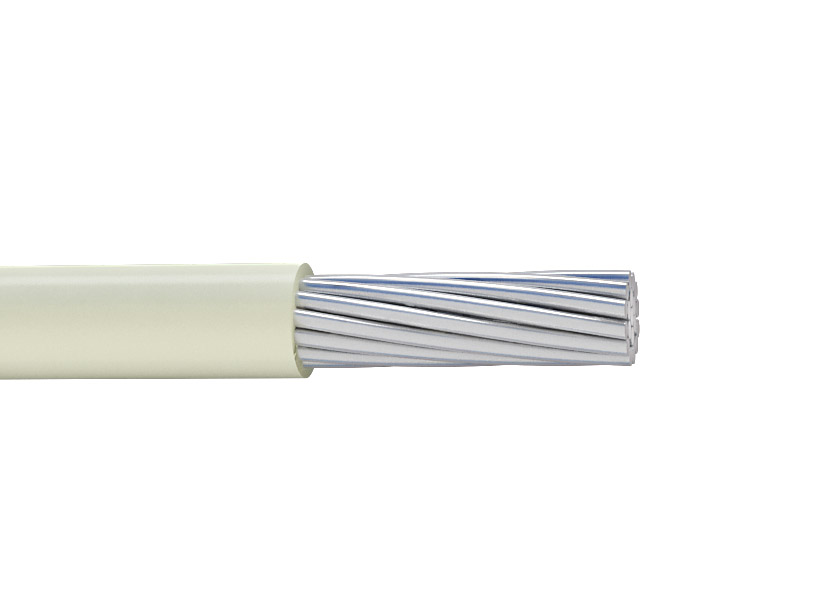

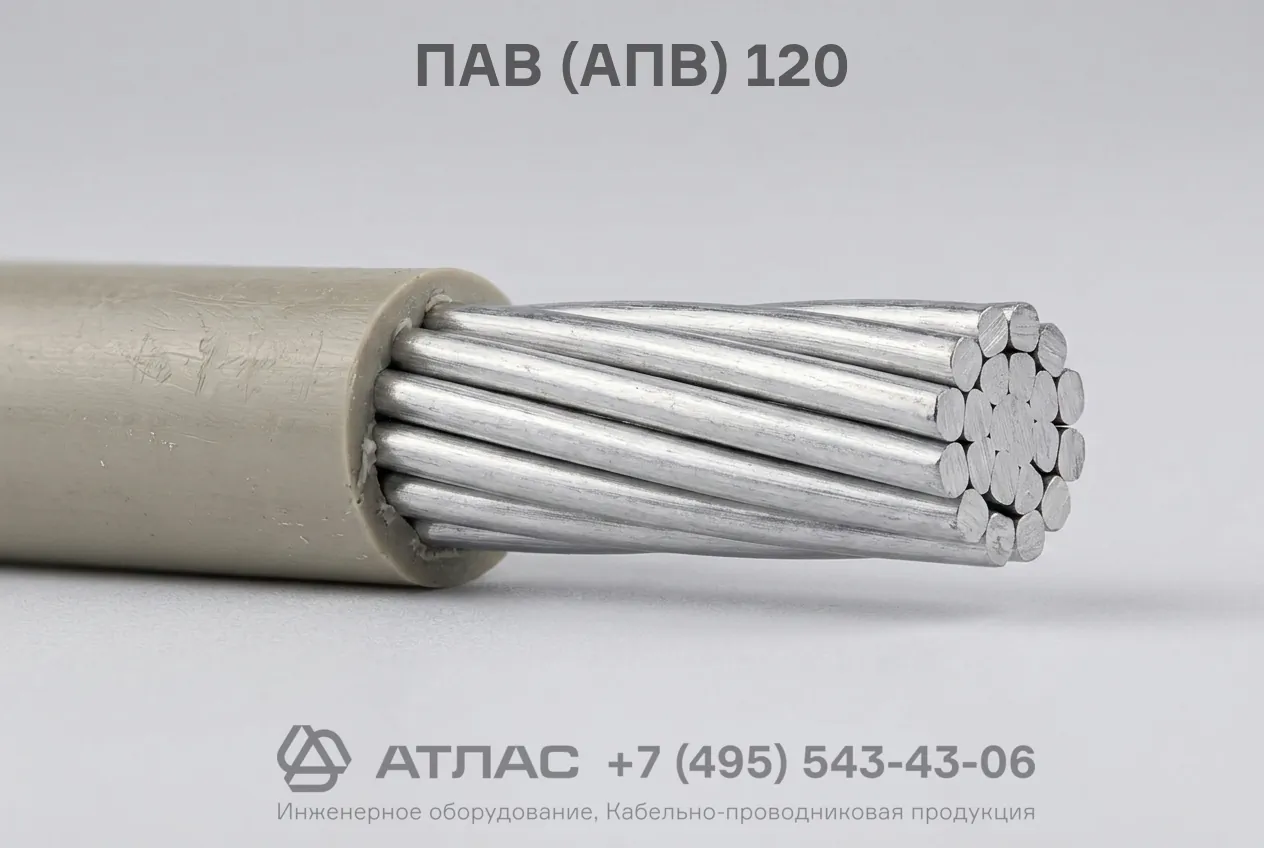

Фотогалерея
