ПАВ (АПВ, АПуВ) 2,5 установочный провод с алюминиевой жилой 2,5 мм2 для силовых и осветительных сетей
Провод ПАВ (АПВ, АПуВ) 2,5 — это установочный провод с алюминиевой токопроводящей жилой сечением 2,5 мм² и изоляцией из поливинилхлоридного (ПВХ) пластиката. Изделие предназначено для стационарной прокладки в силовых и осветительных сетях, монтажа электрооборудования, станков, механизмов и внутренних электрических цепей. Провод характеризуется высокой надежностью, устойчивостью к воздействию влаги и механическим изгибам, а также сохраняет диэлектрические свойства в широком интервале эксплуатационных температур.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и типовые области применения провода.
Подробная расшифровка маркировки
Обозначение ПАВ (АПВ, АПуВ) 2,5 содержит базовую информацию о конструктивном исполнении и сечении проводника:
- П / ПУ — провод установочный;
- А — алюминиевая токопроводящая жила;
- В — изоляция из поливинилхлоридного пластиката (ПВХ);
- 2,5 — номинальное сечение токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящая жила — однопроволочная алюминиевая круглого профиля, соответствующая классу 1 по ГОСТ 22483-77, номинальным сечением 2,5 мм².
- Изоляция — сплошной слой из поливинилхлоридного пластиката различных расцветок, плотно прилегающий к жиле и легко отделяемый при монтаже.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Материал токопроводящей жилы | Алюминий |
| Номинальное сечение жилы | 2,5 мм² |
| Класс гибкости жилы | 1 (однопроволочная) |
| Материал изоляции | Поливинилхлоридный пластикат (ПВХ) |
| Номинальное переменное напряжение | до 450/750 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Испытательное переменное напряжение | 2000 В (частота 50 Гц после пребывания в воде) |
| Диапазон рабочих температур | от -50 °C до +70 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Срок службы | не менее 15 лет |
Область применения
- Распределение электрической энергии в сетях освещения и силовых цепях переменного и постоянного тока;
- Монтаж электрооборудования, распределительных щитов, пультов управления и электрических шкафов;
- Прокладка в стальных, пластиковых и гофрированных трубах, кабель-каналах, лотках и замкнутых строительных нишах;
- Скрытый монтаж под штукатуркой и открытая прокладка по конструкциям при отсутствии прямого механического повреждения;
- Подключение стационарных приборов, станков, технологических установок и вспомогательных аппаратов.

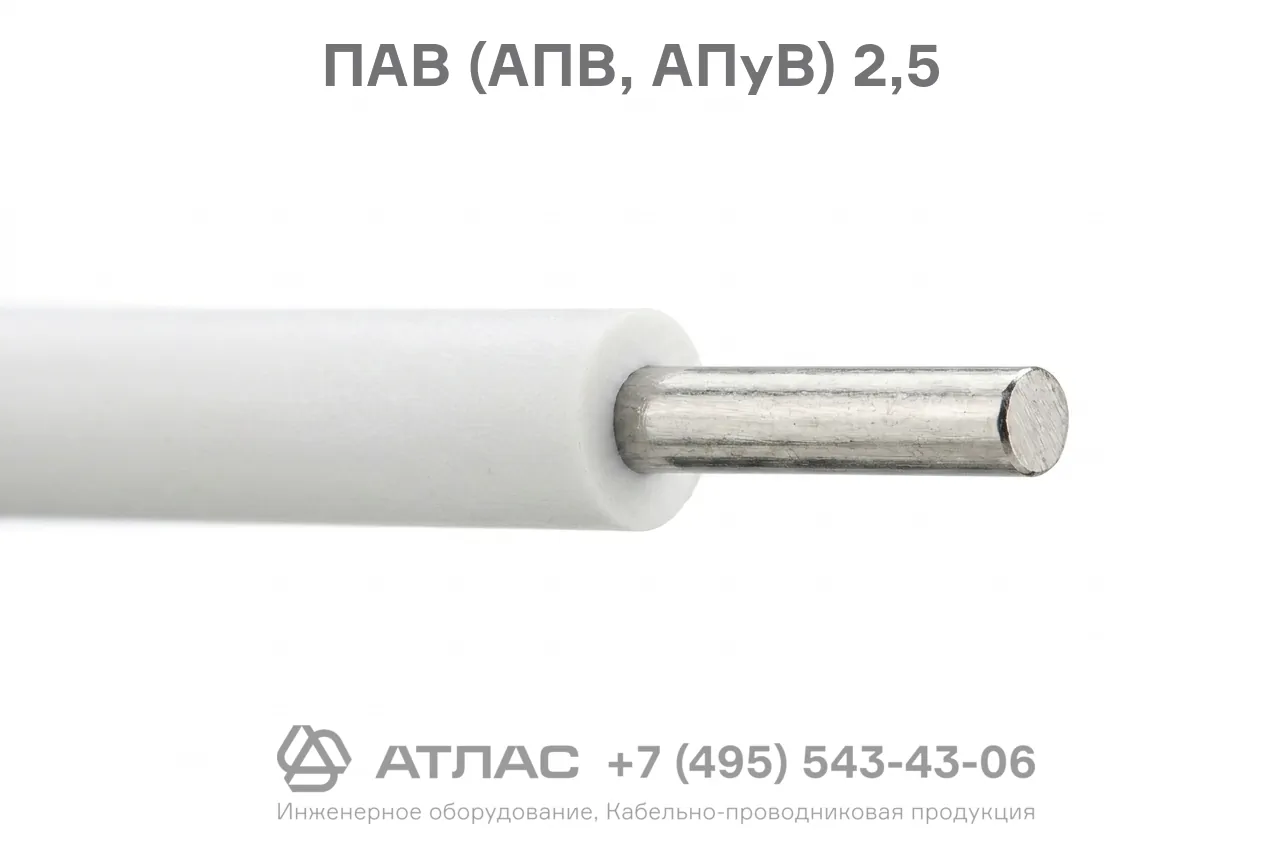

Фотогалерея
