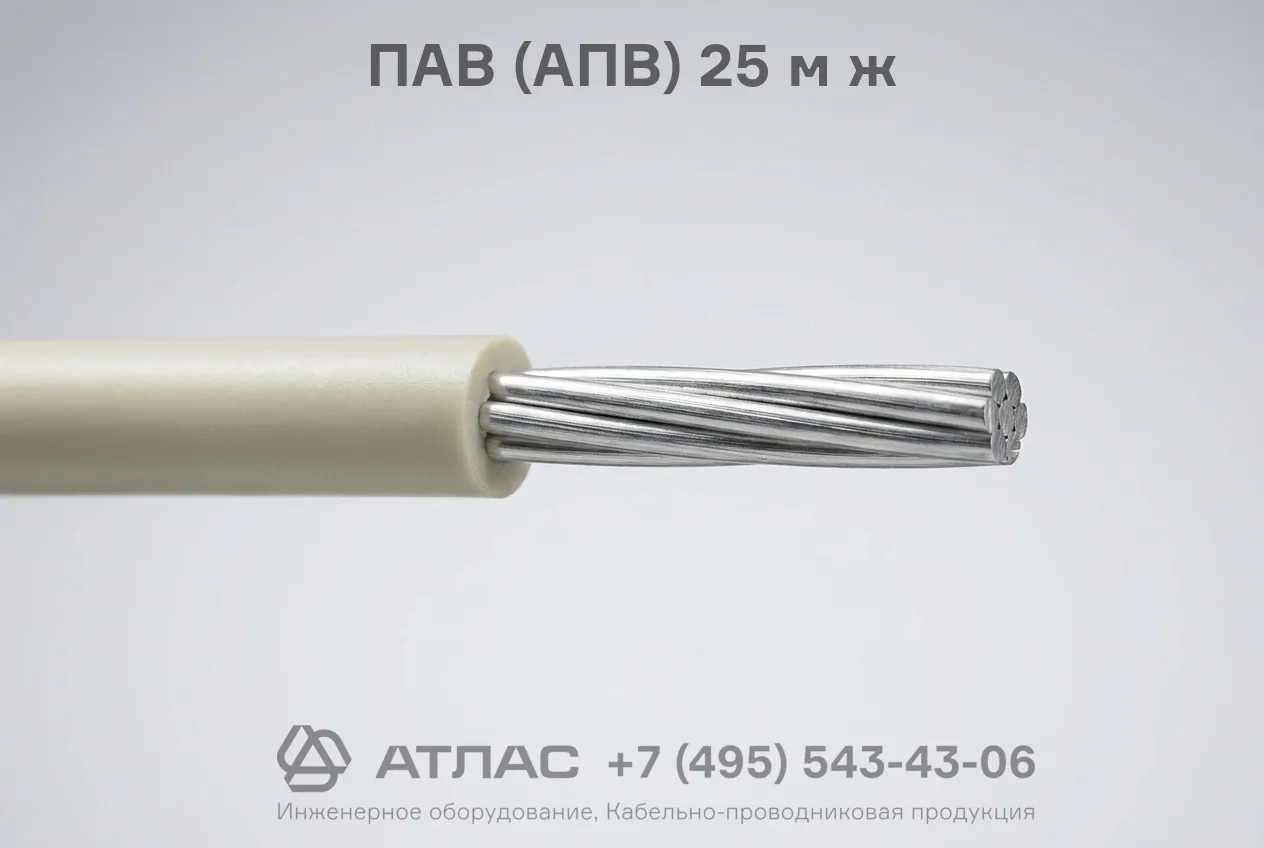

ПАВ (АПВ) 25 м ж провод установочный силовой с многопроволочной алюминиевой жилой сечением 25 мм2
Провод ПАВ (АПВ) 25 м ж установочный — это специализированное электротехническое изделие, предназначенное для распределения электрической энергии в сетях переменного и постоянного тока. Конструкция провода включает многопроволочную алюминиевую токопроводящую жилу номинальным сечением 25 мм² и надежную изоляцию из поливинилхлоридного (ПВХ) пластиката. Изделие отличается высокой механической прочностью, устойчивостью к вибрационным нагрузкам, коррозионной стойкостью и долговечностью при эксплуатации в различных климатических условиях.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных особенностях, параметрах и условиях эксплуатации провода.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о материалах и исполнении изделия:
- П / АП — провод установочный с алюминиевой жилой (буква «А» указывает на алюминиевый материал токопроводящей жилы, «П» — провод);
- В — изоляция выполнена из поливинилхлоридного пластиката (ПВХ), обеспечивающего диэлектрическую защиту;
- 25 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²);
- м — исполнение токопроводящей жилы: многопроволочная скрученная структура;
- ж — указание на конструктивную категорию токопроводящей жилы.
Конструкция кабеля
- Токопроводящая жила — многопроволочная, скрученная из круглых алюминиевых проволок, соответствующая 2 классу гибкости по ГОСТ 22483-77, номинальным сечением 25 мм².
- Изоляция — сплошной слой из поливинилхлоридного пластиката (ПВХ), плотно прилегающий к жиле и легко отделяющийся при разделке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Испытательное переменное напряжение | 2000 В (частота 50 Гц) |
| Диапазон рабочих температур | от -50 °C до +70 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 15 лет |
Область применения
- Стационарная прокладка в электрических силовых и осветительных сетях переменного и постоянного тока.
- Монтаж электрооборудования, силовых щитов, распределительных шкафов, станков и пультов управления.
- Прокладка в стальных и пластиковых трубах, кабельных лотках, специальных коробах, пустотных каналах строительных конструкций.
- Скрытая прокладка под штукатуркой и открытая прокладка внутри сухих и влажных производственных помещений.
- Подключение электропитания стационарных машин, механизмов и лабораторных приборов.
