ПАВ (АПВ) 25 о ж провод установочный силовой с алюминиевой токопроводящей жилой сечением 25 мм2
Провод ПАВ (АПВ) 25 о ж — это установочный силовой провод с алюминиевой токопроводящей жилой сечением 25 мм², предназначенный для стационарной прокладки в электрических сетях. Изделие отличается высокой надежностью, устойчивостью к воздействию влаги и механическим нагрузкам при монтаже в закрытых каналах и трубах, а также длительным сроком службы при соблюдении эксплуатационных параметров.
Ниже представлена подробная расшифровка маркировки, конструкция и основные технические параметры изделия.
Подробная расшифровка маркировки
Обозначение провода отражает его конструктивное исполнение, тип изоляции и параметры жилы:
- П — провод для электрических установок и силовых сетей.
- А — токопроводящая жила выполнена из алюминия.
- В — изоляция из поливинилхлоридного (ПВХ) пластиката.
- 25 — номинальное сечение токопроводящей жилы 25 мм².
- о — однопроволочная конструкция токопроводящей жилы.
- ж — изоляция желтого цвета.
Конструкция кабеля
- Токопроводящая жила — цельная однопроволочная алюминиевая жила круглого сечения 25 мм², соответствующая 1 классу гибкости по ГОСТ 22483-77.
- Изоляция — сплошной защитный слой из поливинилхлоридного пластиката (ПВХ), наложенный на жилу.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Сечение токопроводящей жилы | 25 мм² |
| Класс гибкости токопроводящей жилы | 1 класс |
| Диапазон температур эксплуатации | от -50 °C до +70 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Испытательное переменное напряжение | 2000 В (частота 50 Гц после 24 часов в воде) |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Нераспространение горения | одиночная прокладка |
Область применения
Провод используется для распределения электроэнергии в осветительных и силовых электрических сетях, а также для подключения электрооборудования и аппаратуры при стационарной прокладке:
- Прокладка в стальных и полимерных трубах, кабельных лотках и каналах.
- Монтаж в пустотных каналах строительных конструкций и технологических нишах.
- Скрытая прокладка под слоем штукатурки в жилых и производственных помещениях.
- Внутренний монтаж распределительных щитов, силовых шкафов и панелей управления.

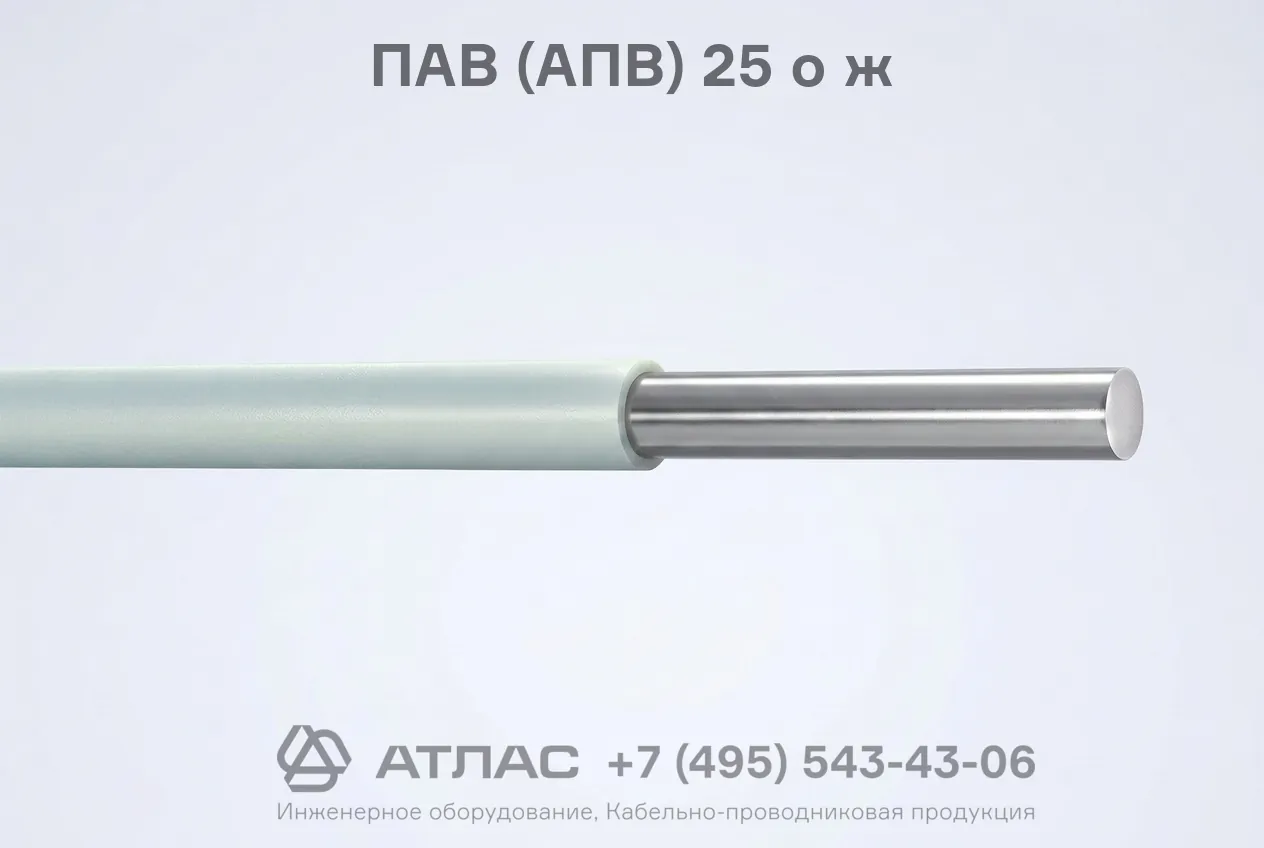

Фотогалерея
