ПАВ (АПВ)) 35 провод силовой установочный с алюминиевой жилой сечением 35 мм² в ПВХ изоляции
Провод ПАВ (АПВ)) 35 силовой установочный — это кабельно-проводниковое изделие, предназначенное для передачи и распределения электрической энергии в силовых и осветительных сетях, а также для подключения электрооборудования, станков, механизмов и внутренних электрических цепей. Провод оснащен монолитной или многопроволочной алюминиевой токопроводящей жилой сечением 35 мм² в надежной изоляции из поливинилхлоридного (ПВХ) пластиката. Изделие отличается высокой механической прочностью, стойкостью к изгибам, стабильностью электрических характеристик и устойчивостью к воздействию климатических факторов при соблюдении условий монтажа и эксплуатации.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные характеристики и рекомендованные сферы применения данного провода.
Подробная расшифровка маркировки
Обозначение ПАВ (АПВ)) 35 содержит полную информацию о конструктивных особенностях и типоразмере изделия:
- П (или второй вариант маркировки) — провод;
- А — алюминиевая токопроводящая жила;
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката;
- 35 — номинальное сечение алюминиевой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
Конструкция провода обеспечивает надежную электрическую изоляцию и механическую защиту проводника:
- Токопроводящая жила — алюминиевая жила круглого профиля сечением 35 мм², однопроволочная (1 класс) или скрученная многопроволочная (2 класс) в соответствии с требованиями ГОСТ 22483.
- Изоляция — сплошной слой из поливинилхлоридного пластиката (ПВХ), плотно прилегающий к жиле и легко отделяющийся при зачистке для монтажных работ.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Провод силовой установочный |
| Материал токопроводящей жилы | Алюминий |
| Номинальное сечение жилы, мм² | 35 |
| Количество жил | 1 |
| Материал изоляции | Поливинилхлоридный пластикат (ПВХ) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +70 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Испытательное переменное напряжение (частота 50 Гц, после 24 ч в воде) | 2000 В |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
Область применения
Провод предназначен для стационарного монтажа и применяется в следующих условиях и на объектах:
- Прокладка в осветительных и силовых электросетях переменного напряжения;
- Монтаж электрооборудования, силовых шкафов, вводно-распределительных устройств и щитов автоматики;
- Подключение стационарных электрических машин, станков, технологических агрегатов и механизмов;
- Прокладка в стальных трубах, металлических коробах, пластиковых кабельных каналах и пустотных полостях строительных конструкций;
- Скрытая прокладка в бороздах стен и под штукатуркой, а также открытая прокладка по поверхностям помещений при отсутствии прямых механических воздействий.

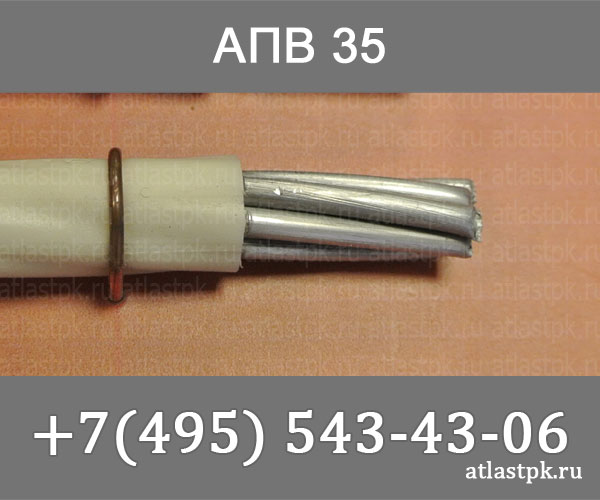

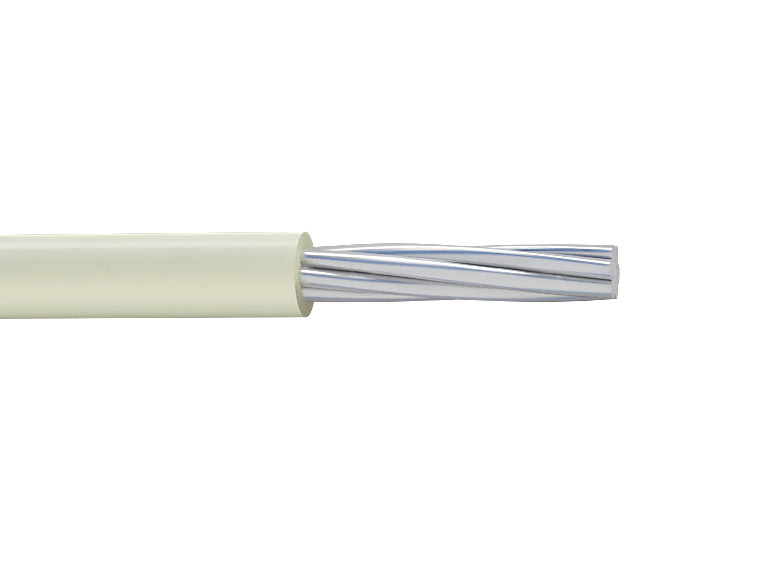

Фотогалерея
