ПАВ (АПВ) 95 провод силовой установочный с алюминиевой жилой сечением 95 кв. мм в ПВХ изоляции
Провод ПАВ (АПВ) 95 — это установочный силовой провод с алюминиевой токопроводящей жилой в изоляции из поливинилхлоридного пластиката. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках, силовых и осветительных сетях, а также для вторичной коммутации и подключения промышленного электрооборудования. Провод отличается высокой электрической прочностью, надежностью изоляционного покрытия, устойчивостью к механическим воздействиям и стабильной работой в широком температурном диапазоне.
Ниже представлена подробная техническая информация о структуре обозначения, конструктивных элементах, эксплуатационных параметрах и рекомендованных способах прокладки провода.
Подробная расшифровка маркировки
Обозначение марки содержит базовые сведения о материалах и конструкции изделия:
- П / АПВ — установочный провод с алюминиевой жилой в изоляции из поливинилхлоридного пластиката;
- А — материал токопроводящей жилы (алюминий);
- В — тип изоляции токопроводящей жилы (поливинилхлоридный пластикат);
- 95 — номинальное сечение алюминиевой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — алюминиевая, круглого профиля, скрученная многопроволочная (2 класса гибкости по ГОСТ 22483-77), обеспечивающая надежный электрический контакт и стойкость к изгибам при монтаже.
- Изоляция — сплошной слой из поливинилхлоридного (ПВХ) пластиката, обладающего высокими диэлектрическими свойствами, влагостойкостью и устойчивостью к распространению горения при одиночной прокладке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частоты 50 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Количество жил и номинальное сечение | 1 × 95 мм² |
| Испытательное переменное напряжение частотой 50 Гц (после пребывания в воде 24 ч) | 2500 В |
| Диапазон температуры эксплуатации | от -50 °C до +70 °C |
| Минимальная температура окружающей среды при монтаже без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 10 наружных диаметров провода |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Строительная поставка | в бухтах или на деревянных барабанах |
| Срок службы | не менее 15 лет |
Область применения
- Стационарная прокладка в силовых, осветительных и распределительных электрических сетях переменного и постоянного тока;
- Монтаж электропроводки внутри жилых, общественных, коммерческих и производственных помещений;
- Прокладка в кабельных коробах, лотках, металлорукавах, стальных и пластиковых трубах, а также в пустотных каналах строительных конструкций;
- Скрытая прокладка в бороздах стен под штукатурку в соответствии со строительными нормами и правилами устройства электроустановок;
- Подключение силовых распределительных щитов, вводно-распределительных устройств (ВРУ), электродвигателей, станков и стационарного технологического оборудования.

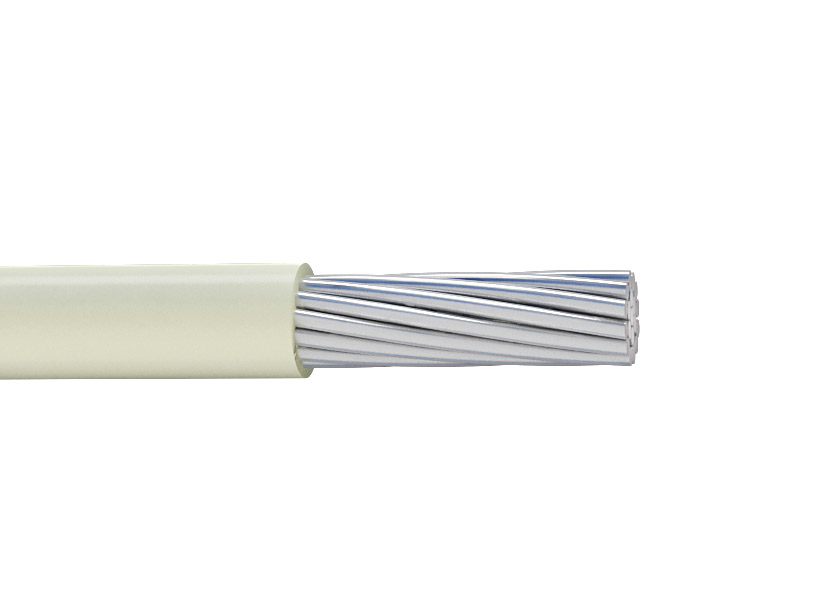

Фотогалерея
