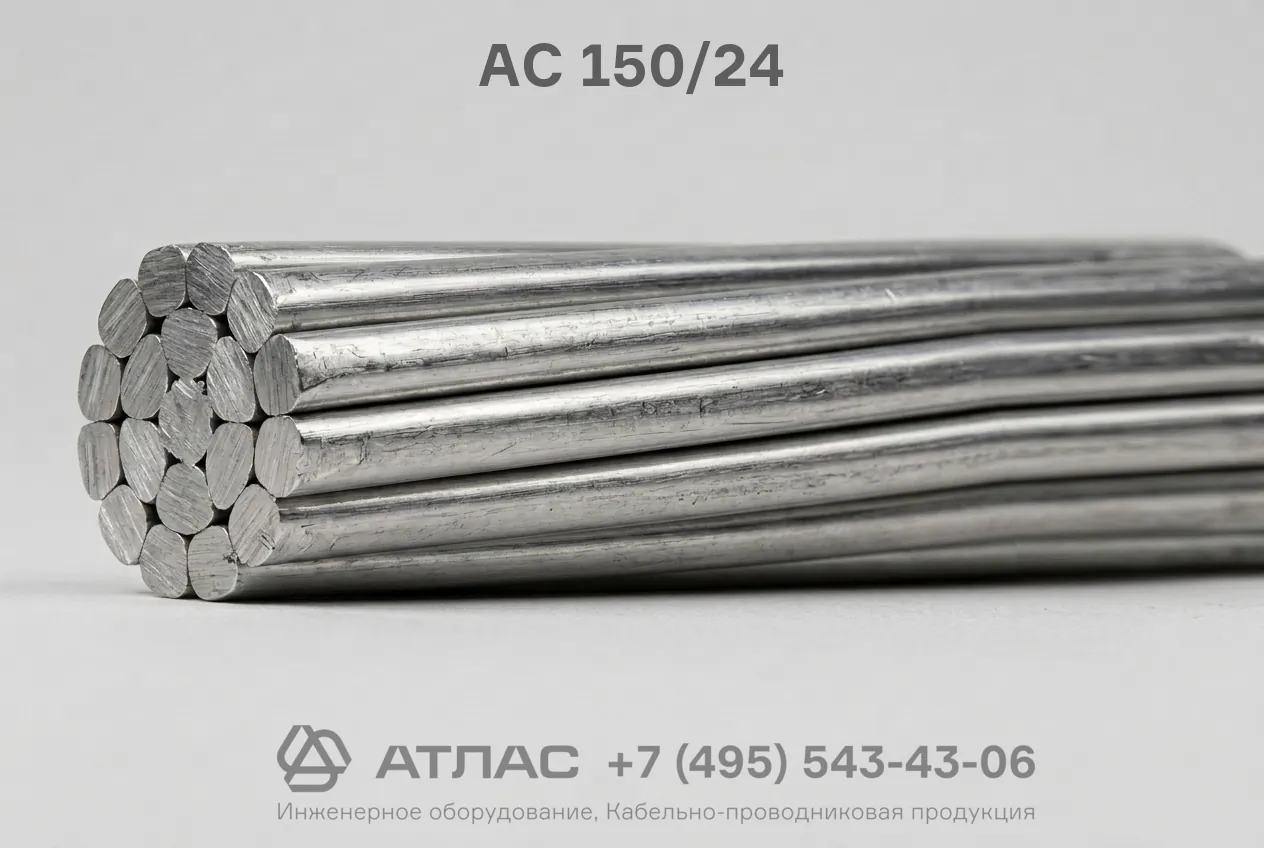

АС 150/24 провод сталеалюминиевый неизолированный для воздушных электрических сетей и линий передач
248.53 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
599
Материал жилы
:
Алюминий
Описание
Провод АС 150/24 неизолированный сталеалюминиевый предназначен для передачи электрической энергии в воздушных электрических сетях на опорах линий электропередачи. Отличается высокой механической прочностью сердечника.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод АС 150/24 неизолированный — это сталеалюминиевый провод, предназначенный для передачи и распределения электрической энергии в воздушных электрических сетях. Изделие сочетает высокую электрическую проводимость алюминиевой токопроводящей части и повышенную механическую прочность стального сердечника на разрыв, что позволяет использовать его на магистральных линиях с увеличенными расстояниями между опорными конструкциями.
Ниже представлена детальная техническая информация о структуре обозначения, конструктивных слоях, базовых характеристиках и условиях эксплуатации данной марки.
Подробная расшифровка маркировки
Обозначение марки АС 150/24 содержит исчерпывающие сведения о материалах и конструктивных параметрах изделия:
- А — токопроводящие проволоки изготовлены из алюминия;
- С — сердечник выполнен из оцинкованной стальной проволоки для обеспечения несущей способности;
- 150 — номинальное сечение алюминиевой токопроводящей части, выраженное в квадратных миллиметрах (мм²);
- 24 — номинальное сечение несущего стального сердечника в квадратных миллиметрах (мм²).
Конструкция кабеля
- Центральный несущий сердечник — скручен из круглых оцинкованных стальных проволок, устойчивых к коррозии и растягивающим нагрузкам.
- Наружный токопроводящий повив — повивы из круглых проволок из твердого алюминия, наложенные правильной скруткой поверх стального сердечника с чередованием направления повивов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт соответствия | ГОСТ 839-80 |
| Номинальное сечение алюминия, мм² | 150 |
| Номинальное сечение стали, мм² | 24 |
| Наружный диаметр провода (расчетный), мм | 17,1 |
| Разрывное усилие провода, не менее, Н | 52310 |
| Электрическое сопротивление постоянному току при 20 °C, не более, Ом/км | 0,1946 |
| Расчетная масса 1 км провода, кг | 599 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +90 |
| Диапазон температур окружающей среды при эксплуатации, °C | от -60 до +40 |
| Срок службы, не менее, лет | 45 |
Область применения
- Строительство и реконструкция воздушных линий электропередачи (ВЛ) напряжением 0,4 кВ и выше;
- Монтаж магистральных линий электропередачи на открытом воздухе на опорах;
- Применение в атмосфере воздуха типов I и II при условии содержания сернистого газа не более нормированных значений;
- Прокладка линий электроснабжения на участках с увеличенной длиной пролетов и ветровыми нагрузками.
