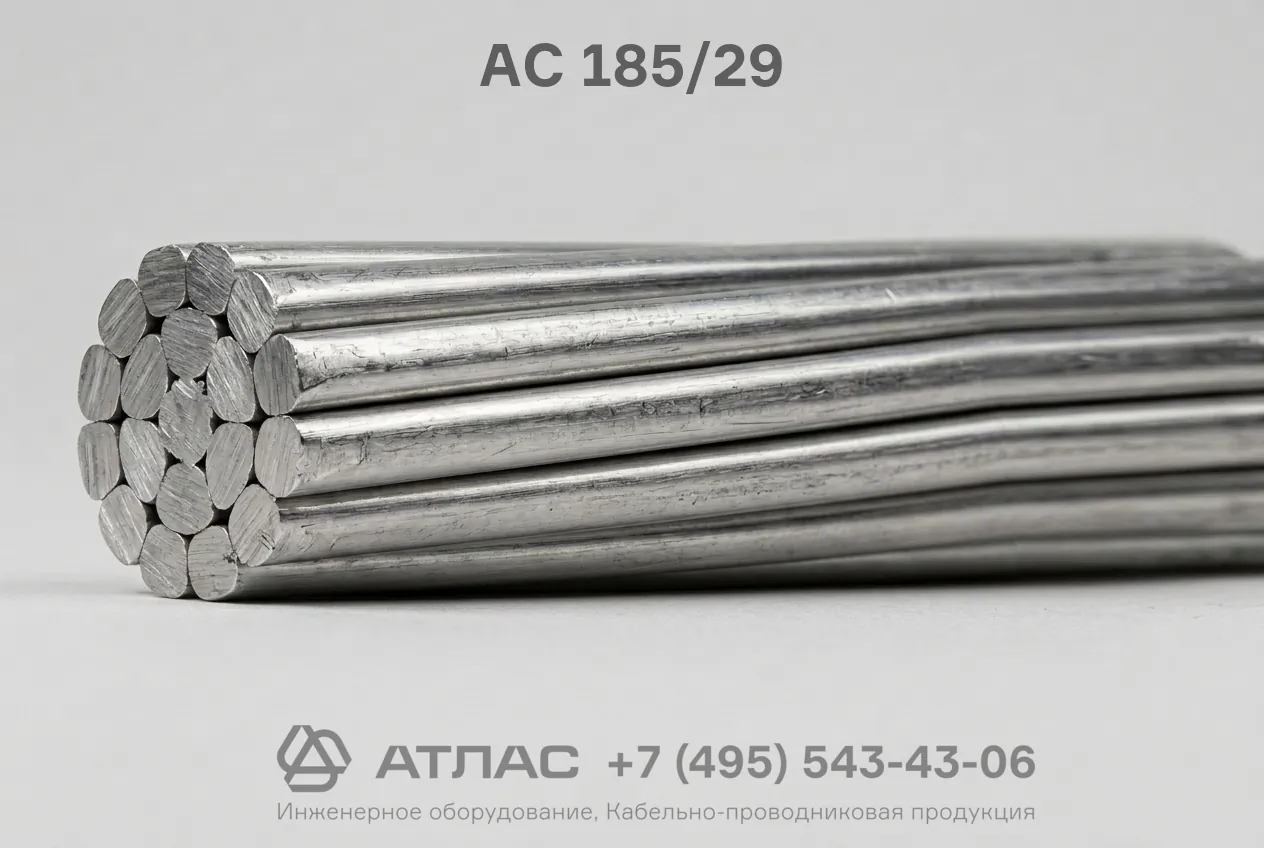

АС 185/29 провод неизолированный сталеалюминиевый для воздушных линий электропередачи (ЛЭП)
309.36 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
705
Материал жилы
:
Алюминий
Описание
Провод АС 185/29 неизолированный сталеалюминиевый предназначен для передачи электроэнергии в воздушных электрических сетях. Конструкция включает прочный стальной несущий сердечник и внешний повив из алюминиевой проволоки.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод АС 185/29 неизолированный — это сталеалюминиевый провод, предназначенный для передачи и распределения электрической энергии в воздушных электрических сетях. Конструктивное исполнение сочетает высокую механическую прочность сердечника и отличную электропроводность внешнего токопроводящего повива, что обеспечивает устойчивость к ветровым и гололедным нагрузкам при больших межвершинных расстояниях между опорами.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, физико-механические и электрические параметры, а также основные сферы эксплуатации изделия.
Подробная расшифровка маркировки
Обозначение провода отражает материалы конструкции и номинальные сечения элементов:
- А — токопроводящая часть, изготовленная из алюминиевых проволок высокой степени очистки, обеспечивающих низкое удельное сопротивление;
- С — несущий сердечник, выполненный из оцинкованной стальной проволоки, воспринимающий основную механическую нагрузку на растяжение;
- 185 — номинальное сечение токопроводящей алюминиевой части, выраженное в квадратных миллиметрах (мм²);
- 29 — номинальное сечение несущего стального сердечника, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Сердечник — центральная несущая часть, состоящая из оцинкованных стальных проволок, скрученных правильной скруткой с направлением повива, обеспечивающим механическую устойчивость конструкции.
- Токопроводящий повив — наружные концентрические повивы из круглых алюминиевых проволок высокой электропроводности, скрученных вокруг стального сердечника с чередованием направления скрутки соседних слоев.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт изготовления | ГОСТ 839-80 |
| Номинальное сечение алюминиевой части | 185 мм² |
| Номинальное сечение стального сердечника | 29 мм² |
| Расчетный наружный диаметр провода | 18,8 мм |
| Расчетная масса провода | 705 кг/км |
| Электрическое сопротивление токопроводящей части постоянному току при 20 °C | не более 0,154 Ом/км |
| Разрывное усилие провода | не менее 59400 Н |
| Длительно допустимая температура нагрева жил при эксплуатации | до +90 °C |
| Диапазон рабочих температур окружающей среды | от -60 °C до +50 °C |
| Срок службы | не менее 45 лет |
Область применения
- Строительство и реконструкция магистральных и распределительных воздушных линий электропередачи (ВЛ) высокого и среднего напряжения.
- Монтаж линий электропередачи на опорах через водные преграды, ущелья и сложные элементы рельефа с большими пролетами.
- Передача электроэнергии в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м² в сутки на суше всех макроклиматических районов по ГОСТ 15150 (исполнение УХЛ).
- Организация распределительных сетей открытых распределительных устройств (ОРУ) электрических подстанций и электростанций.
