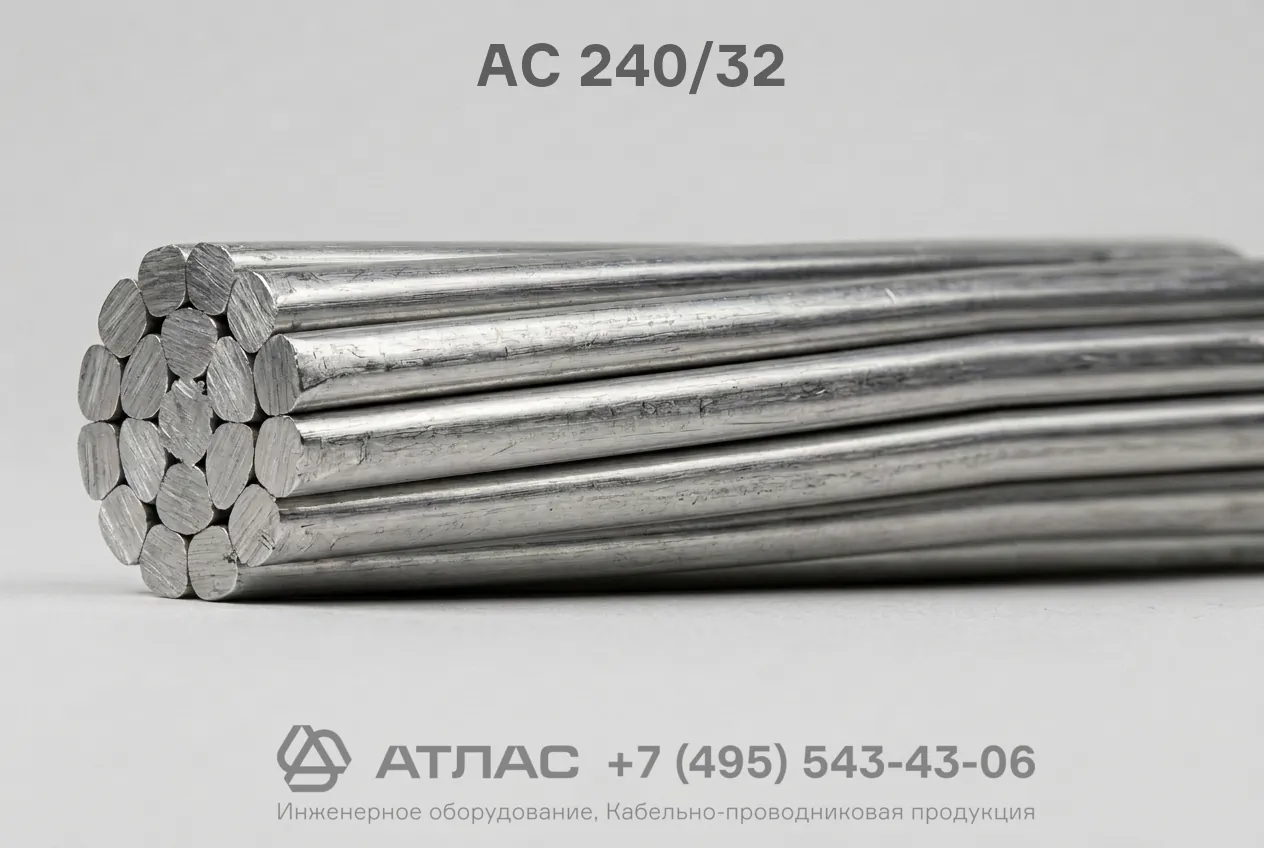

АС 240/32 провод сталеалюминиевый неизолированный для воздушных электрических сетей ЛЭП ГОСТ 839-80
Провод АС 240/32 — это неизолированный сталеалюминиевый провод, предназначенный для передачи и распределения электрической энергии в воздушных электрических сетях. Изделие сочетает в себе высокую электропроводность благодаря внешним повивам из алюминиевых проволок и повышенную механическую прочность на разрыв за счет центрального несущего сердечника из оцинкованной стали. Данная конструкция обеспечивает устойчивость к ветровым и гололедным нагрузкам при больших длинах пролетов между опорами линий электропередачи.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, нормативные технические параметры и основные области эксплуатации провода.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о материалах и геометрических размерах токопроводящей и несущей частей:
- А — токопроводящая часть выполнена из алюминиевых проволок высокой степени очистки, обеспечивающих низкое электрическое сопротивление;
- С — сердечник изготовлен из скрученных стальных оцинкованных проволок, выполняющих функцию силового несущего элемента;
- 240 — номинальное суммарное сечение алюминиевой части провода, выраженное в квадратных миллиметрах (мм²);
- 32 — номинальное суммарное сечение стального сердечника, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Центральный несущий сердечник — повив из 7 оцинкованных стальных круглых проволок номинальным диаметром 2,40 мм, устойчивых к коррозии и растягивающим усилиям;
- Токопроводящий повив — наружные слои из 24 круглых алюминиевых проволок номинальным диаметром 3,60 мм, скрученных правильной скруткой с противоположным направлением соседних слоев.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт изготовления | ГОСТ 839-80 |
| Номинальное сечение алюминия / стали | 240 / 32 мм² |
| Конструкция стального сердечника | 7 проволок диаметром 2,40 мм |
| Конструкция алюминиевой части | 24 проволоки диаметром 3,60 мм |
| Расчетный наружный диаметр | 22,4 мм |
| Расчетная масса 1 км провода | 952 кг |
| Электрическое сопротивление 1 км провода постоянному току при 20 °C | 0,1182 Ом |
| Разрывное усилие провода, не менее | 82 400 Н |
| Длительно допустимая температура нагрева жил при эксплуатации | +90 °C |
| Диапазон температур окружающей среды при эксплуатации | от -60 °C до +40 °C |
| Срок службы, не менее | 45 лет |
Область применения
- Строительство и реконструкция воздушных линий электропередачи (ВЛ) высокого и сверхвысокого напряжения;
- Монтаж магистральных линий электропередачи на металлических, железобетонных и деревянных опорах с увеличенными межпролетными расстояниями;
- Прокладка линий электроснабжения на суше в районах с умеренным и холодным климатом (атмосфера типов I и II при условии содержания сернистого газа не более 150 мг/м² в сутки);
- Организация распределительных электрических сетей подстанций и открытых распределительных устройств (ОРУ).
