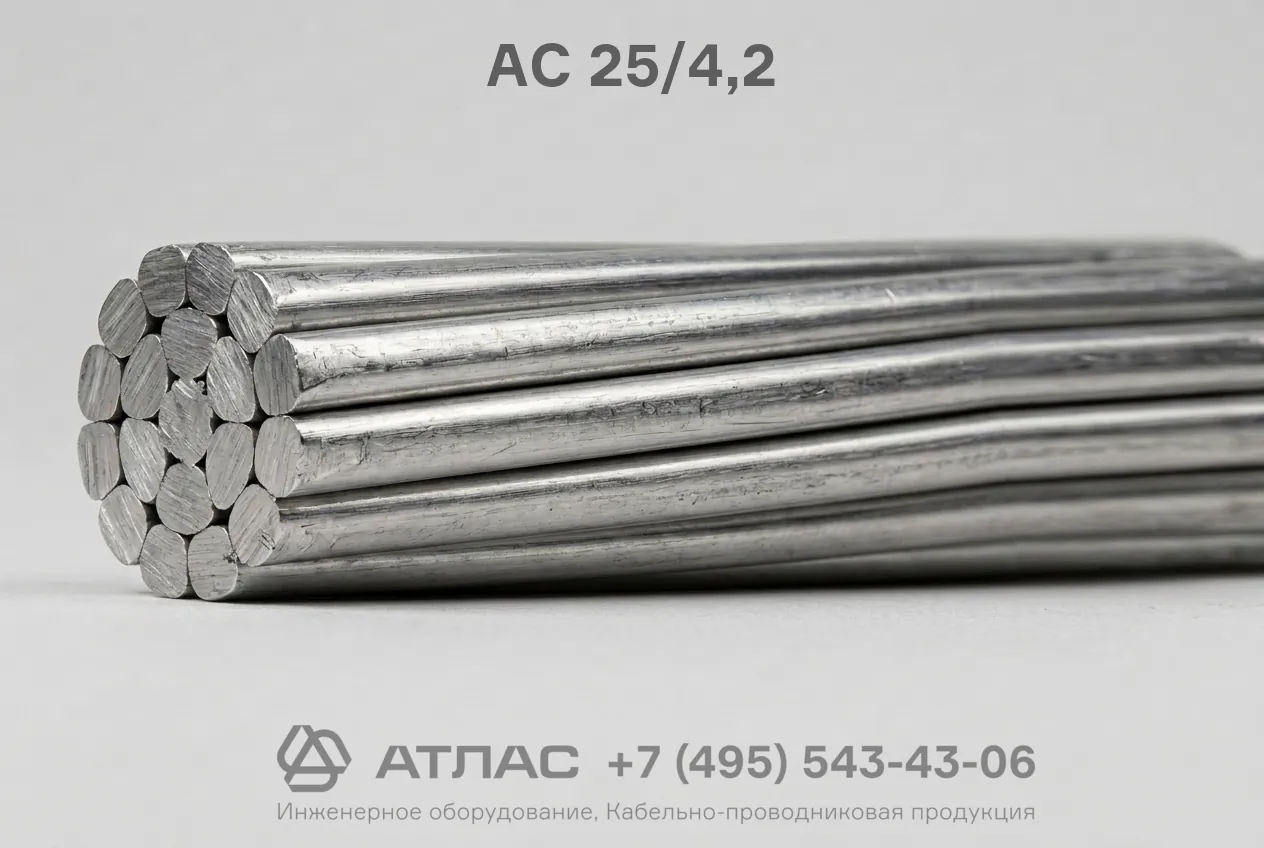

АС 25/4,2 провод неизолированный сталеалюминиевый для воздушных линий электропередачи ГОСТ 839-2019
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
100
Материал жилы
:
Алюминий
Описание
Провод АС 25/4,2 неизолированный сталеалюминиевый для передачи электроэнергии по воздушным электрическим сетям на линиях электропередачи. Конструкция со стальным сердечником обеспечивает высокую механическую прочность.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод АС 25/4,2 неизолированный сталеалюминиевый предназначен для передачи и распределения электрической энергии в воздушных электрических сетях. Изделие представляет собой конструкцию из стального несущего сердечника и повива из алюминиевых проволок, что обеспечивает сочетание высокой механической прочности на разрыв и отличной электрической проводимости при эксплуатации в различных климатических зонах на суше.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, ключевые технические параметры и область применения данного провода.
Подробная расшифровка маркировки
Обозначение марки раскрывает конструктивное исполнение и номинальные сечения элементов:
- А — алюминиевые токопроводящие проволоки (повив токопроводящей части);
- С — сердечник из оцинкованной стальной проволоки, обеспечивающий механическую прочность;
- 25 — номинальное сечение токопроводящей алюминиевой части, мм²;
- 4,2 — номинальное сечение стального несущего сердечника, мм².
Конструкция кабеля
- Центральный несущий сердечник — однопроволочная оцинкованная стальная проволока диаметром 2,3 мм;
- Внешний токопроводящий повив — 6 скрученных алюминиевых проволок диаметром 2,3 мм, расположенных правильной скруткой вокруг сердечника.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Марка провода | АС 25/4,2 |
| Стандарт изготовления | ГОСТ 839-2019 |
| Номинальное сечение алюминия / стали, мм² | 25 / 4,2 |
| Расчетный наружный диаметр, мм | 6,9 |
| Расчетная масса 1 км провода, кг | 100 |
| Разрывное усилие провода, не менее, Н | 9296 |
| Электрическое сопротивление 1 км провода при 20 °C, не более, Ом | 1,1522 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +90 |
| Диапазон рабочих температур окружающей среды, °C | от -60 до +40 |
| Срок службы, лет | не менее 45 |
Область применения
- Передача электрической энергии в воздушных электрических сетях (ВЛЭП) на опорах линий электропередачи;
- Монтаж распределительных сетей напряжением до и свыше 1 кВ в атмосфере воздуха типов I и II при соблюдении норм плотности сернистого газа;
- Обустройство воздушных линий в различных макроклиматических районах по ГОСТ 15150 (исполнения УХЛ, ХЛ и Т);
- Применение на участках линий электропередачи с расчетными ветровыми нагрузками и климатическими воздействиями.
