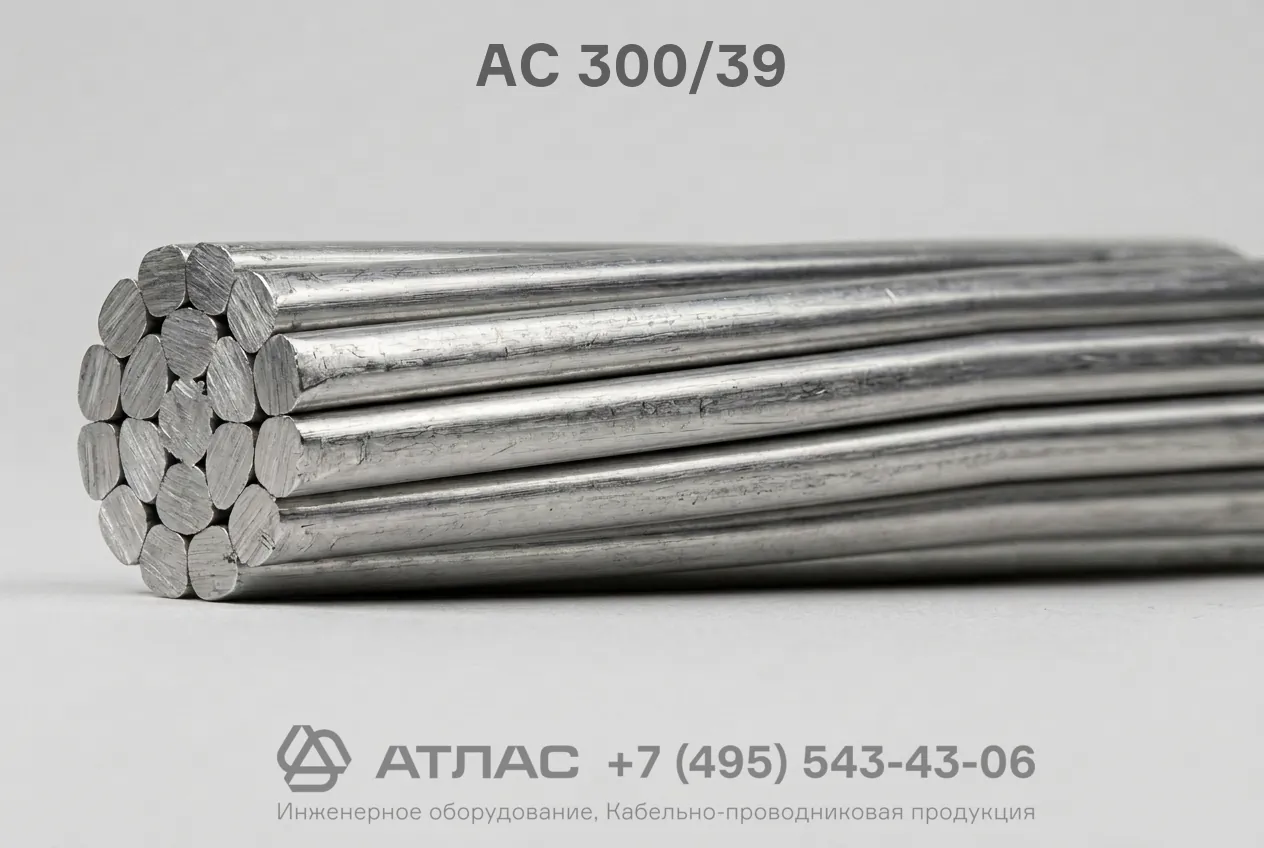

АС 300/39 сталеалюминиевый неизолированный провод для воздушных линий электропередачи (ВЛ)
Провод АС 300/39 неизолированный — это сталеалюминиевый провод, предназначенный для передачи электрической энергии в воздушных электрических сетях. Конструкция состоит из стального сердечника, обеспечивающего высокую механическую прочность на разрыв при больших пролётах между опорами, и наружного повива из круглых алюминиевых проволок, выполняющего функцию проводника электрического тока. Изделие отличается стойкостью к атмосферным воздействиям, температурным колебаниям и ветровым нагрузкам.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, нормативные технические параметры и типовая сфера применения данного провода.
Подробная расшифровка маркировки
Обозначение провода АС 300/39 содержит исчерпывающую информацию о его структуре и сечении проводящих элементов:
- А — токопроводящая часть выполнена из круглых проволок из твердого алюминия марки АТ;
- С — механический несущий сердечник изготовлен из оцинкованной стальной проволоки;
- 300 — номинальное сечение алюминиевой токопроводящей части, выраженное в квадратных миллиметрах (мм²);
- 39 — номинальное сечение стального сердечника, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Центральный несущий сердечник — скручен из круглых оцинкованных стальных проволок высокой прочности, предотвращающих провисание и разрыв линии;
- Токопроводящий повив — внешние повивы из круглых алюминиевых проволок, плотно уложенных вокруг стального сердечника с чередованием направления скрутки соседних слоев.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип провода | Неизолированный сталеалюминиевый |
| Номинальное сечение алюминия | 300 мм² |
| Номинальное сечение стали | 39 мм² |
| Стандарт изготовления | ГОСТ 839-80 |
| Диапазон рабочих температур | от -60 °C до +40 °C |
| Максимально допустимая температура жилы при эксплуатации | +90 °C |
| Атмосферные условия эксплуатации | Воздух типов I и II (умеренная и промышленная атмосфера) |
| Срок службы | Не менее 45 лет |
Область применения
- Строительство и реконструкция воздушных линий электропередачи (ВЛ) высокого и сверхвысокого напряжения;
- Монтаж магистральных и распределительных линий электросетей на протяженных пролетах между опорами;
- Подключение открытых распределительных устройств (ОРУ) электростанций и трансформаторных подстанций;
- Организация переходов через естественные и искусственные преграды в атмосфере с умеренным и холодным климатом.
