АСБл-10 3x120 мн кабель силовой бронированный 10 кВ с бумажной изоляцией в свинцовой оболочке
Кабель АСБл-10 3x120 мн силовой бронированный — это трехжильный кабель с алюминиевыми токопроводящими жилами сечением 120 мм², изоляцией из пропитанной кабельной бумаги, свинцовой герметичной оболочкой и броней из двух стальных лент. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках и сетях переменного тока частотой 50 Гц на номинальное напряжение 10 кВ. Кабель характеризуется высокой электрической надежностью, устойчивостью к механическим воздействиям и абсолютной влагонепроницаемостью за счет сплошной свинцовой оболочки, а также повышенной коррозионной стойкостью благодаря слою полиэтилентерефталатных лент в подушке под броней.
Ниже представлена подробная расшифровка маркировки, послойная конструкция, технические параметры и условия эксплуатации кабеля.
Подробная расшифровка маркировки
Обозначение марки АСБл-10 3x120 мн расшифровывается следующим образом:
- А — алюминиевые токопроводящие жилы;
- С — свинцовая защитная оболочка;
- Б — броня из двух стальных лент, защищающая от механических повреждений;
- л — слой из полиэтилентерефталатных лент в подушке под броней для защиты от коррозии;
- 10 — номинальное рабочее напряжение сети 10 кВ;
- 3 — количество токопроводящих жил;
- 120 — номинальное сечение жилы в квадратных миллиметрах;
- мн — многопроволочное исполнение токопроводящей жилы.

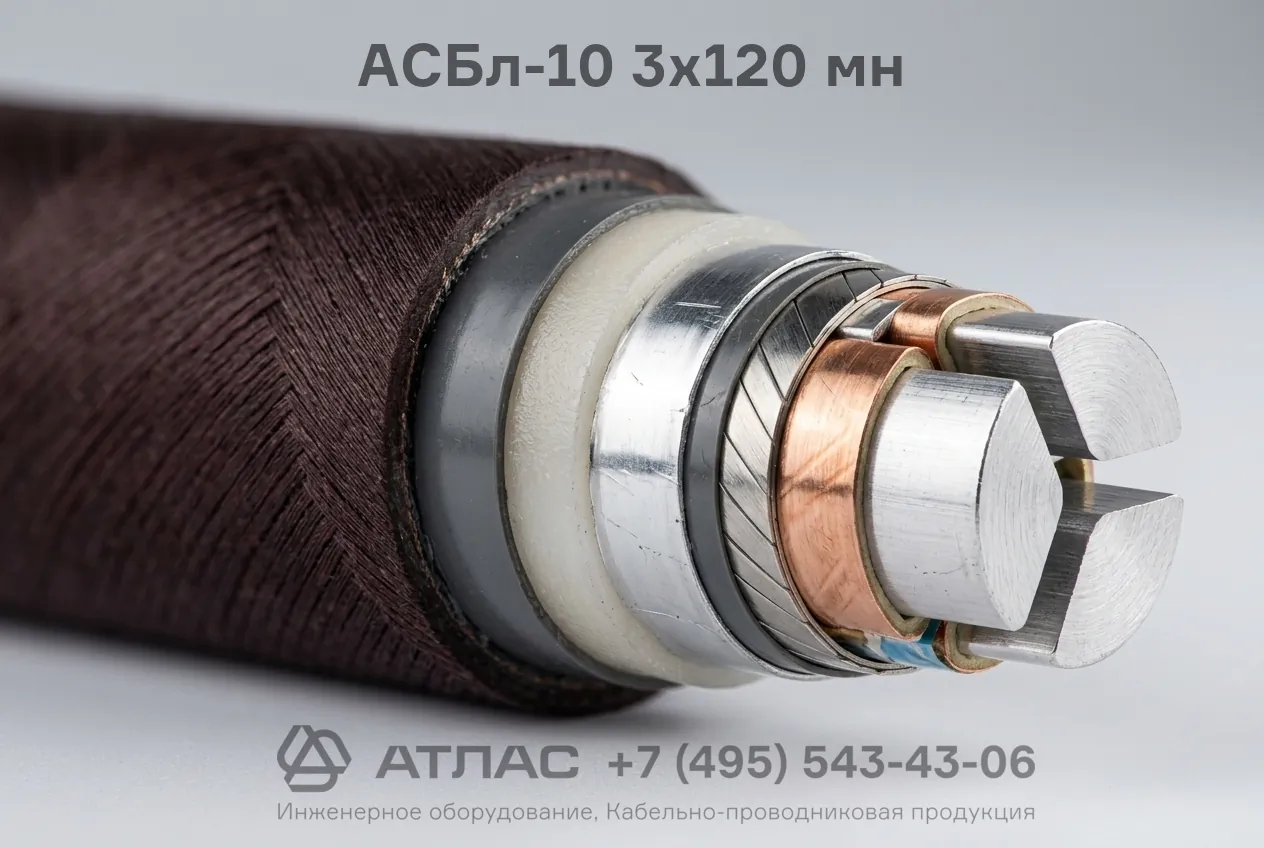

Конструкция кабеля
- Алюминиевые многопроволочные токопроводящие жилы секторной формы сечением 120 мм²;
- Экран из электропроводящей бумаги по жиле;
- Фазная изоляция из кабельной бумаги, пропитанной вязким составом;
- Заполнение промежутков между жилами жгутами из кабельной бумаги;
- Поясная изоляция из кабельной бумаги, пропитанной вязким составом;
- Экран из электропроводящей бумаги поверх поясной изоляции;
- Сплошная свинцовая оболочка;
- Защитная подушка под броней из битума, крепированной бумаги и полиэтилентерефталатных лент;
- Броня из двух стальных лент с перекрытием зазоров;
- Наружный покров из волокнистых материалов (битумный состав и кабельная пряжа с меловым покрытием).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Частота переменного тока | 50 Гц |
| Количество и сечение жил | 3х120 мм² |
| Материал жилы | Алюминий |
| Тип изоляции | Пропитанная кабельная бумага |
| Материал оболочки | Свинец |
| Тип брони | Две стальные ленты |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже 0 °C |
| Длительно допустимая температура нагрева жил | +60 °C |
| Предельная температура жил при коротком замыкании | +125 °C |
| Минимальный радиус изгиба при прокладке | не менее 15 наружных диаметров |
| Расчетная масса (справочно) | 5389 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Прокладка в земле (траншеях) со средней и высокой коррозионной активностью грунта при отсутствии блуждающих токов;
- Монтаж в кабельных туннелях, каналах, шахтах и сухих производственных помещениях при соблюдении противопожарных мер;
- Стационарная прокладка на трассах с ограниченной разностью уровней;
- Эксплуатация на объектах с риском механических повреждений без действия растягивающих нагрузок.
