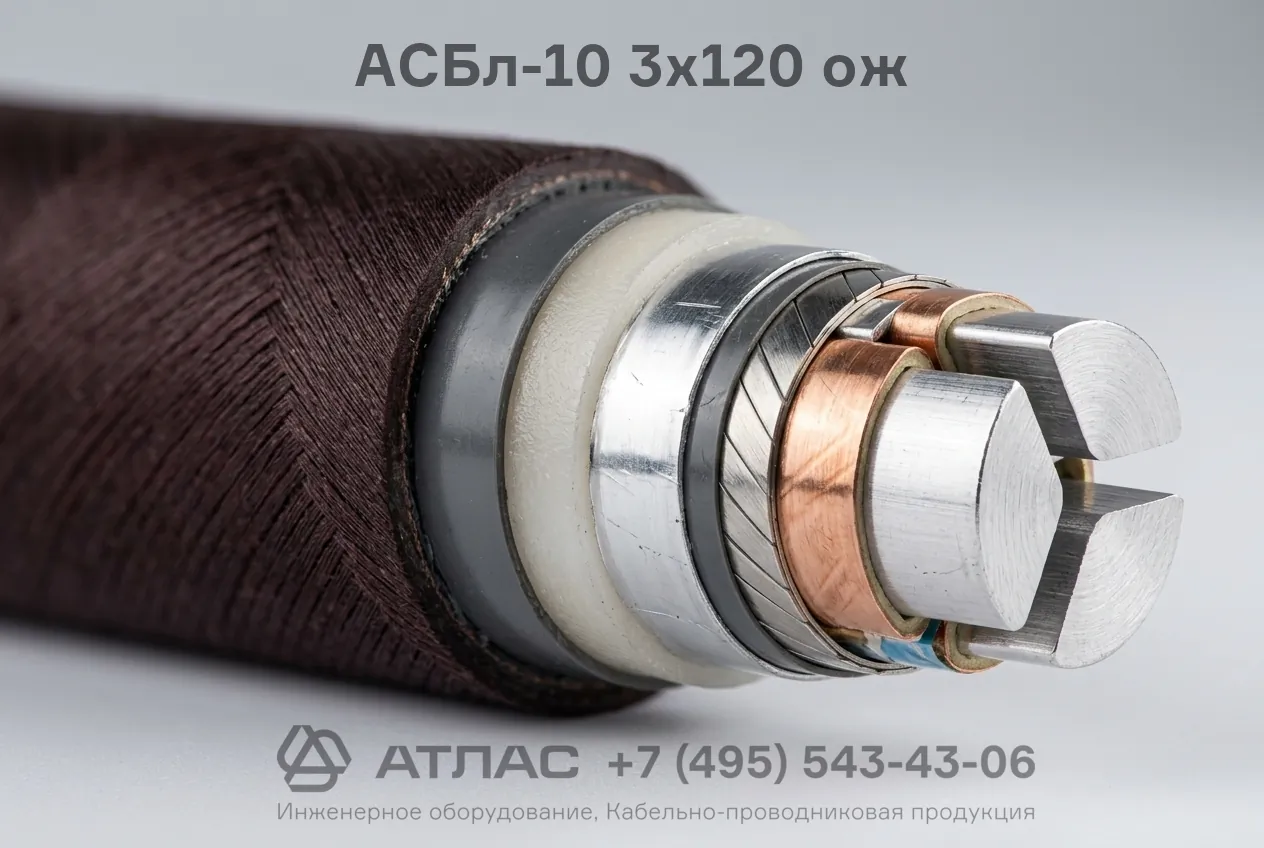

АСБл-10 3x120 ож кабель силовой бронированный 10 кВ с бумажной изоляцией в свинцовой оболочке

Кабель АСБл-10 3x120 ож силовой бронированный предназначен для передачи и распределения электрической энергии в стационарных установках электрических сетей на номинальное переменное напряжение 10 кВ частотой 50 Гц. Изделие оснащено однопроволочными алюминиевыми токопроводящими жилами, надежной пропитанной бумажной изоляцией, сплошной защитной свинцовой оболочкой и броневым покровом из двух стальных лент со слоем пластмассовых лент в подушке.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, перечень технических параметров и условия применения.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение марки раскрывает конструктивное исполнение кабеля:

• А — токопроводящие жилы выполнены из алюминия;
• С — герметичная защитная оболочка из свинца;
• Б — защитный покров типа «броня» из двух стальных лент;
• л — подушка под броней содержит слой пластмассовых лент для усиленной защиты от коррозии;
• 10 — номинальное переменное напряжение 10 кВ;
• 3 — количество основных токопроводящих жил;
• 120 — номинальное сечение каждой токопроводящей жилы в мм²;
• ож — однопроволочная (монолитная) конструкция жилы.

Конструкция кабеля

1. Токопроводящие жилы — однопроволочные алюминиевые жилы секторной формы сечением 120 мм².
2. Изоляция жил — кабельная бумага, пропитанная вязким маслоканифольным составом.
3. Заполнение — жгуты из сульфатной бумаги в промежутках между жилами.
4. Поясная изоляция — слои кабельной бумаги, пропитанные изоляционным составом.
5. Экран — электропроводящая бумага поверх поясной изоляции.
6. Металлическая оболочка — герметичная свинцовая оболочка для защиты от попадания влаги.
7. Защитная подушка — слой битумного состава, крепированная бумага и пластмассовые (лавсановые) ленты.
8. Броня — две стальные ленты, наложенные с перекрытием зазоров.
9. Наружный покров — слой битумного состава и пропитанная кабельная пряжа с меловым покрытием против слипания.

Основные технические характеристики

Область применения

• Прокладка в траншеях (земле) со средней и высокой коррозионной активностью при отсутствии механических растягивающих нагрузок.
• Монтаж на кабельных трассах при наличии блуждающих токов благодаря лавсановым лентам в подушке под броней.
• Прокладка в специализированных кабельных сооружениях, коллекторах, каналах и туннелях при наличии проектных мер пожарной безопасности.
• Применение на открытом воздухе и в неотапливаемых производственных помещениях при защите от солнечного излучения.
