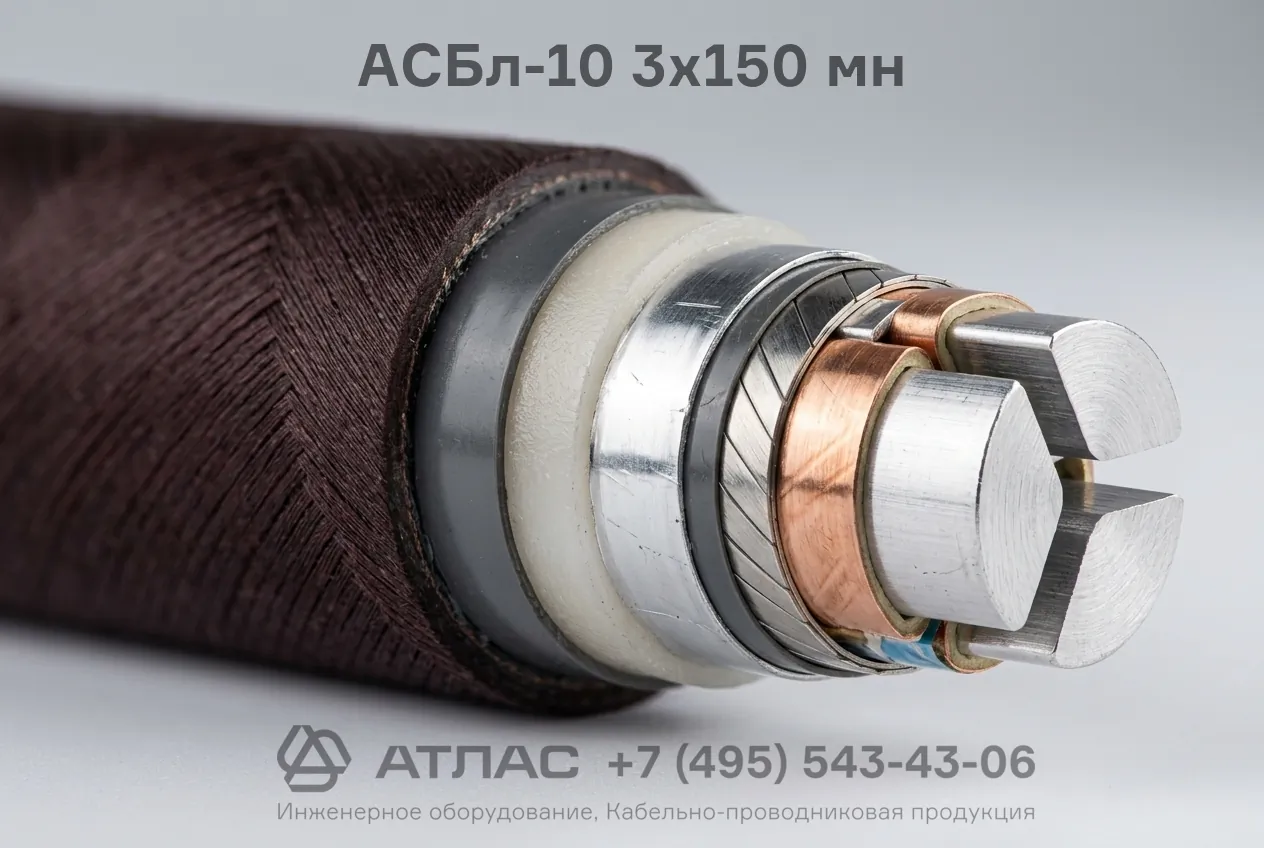

АСБл-10 3x150 мн кабель силовой бронированный 10 кВ с бумажной изоляцией и свинцовой оболочкой
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
5989
Температура монтажа °C
:
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой бронированный АСБл-10 3x150 мн предназначен для распределительных сетей 10 кВ. Снабжен свинцовой оболочкой, ленточной броней и лавсановым слоем для защиты от влаги, механических повреждений и блуждающих токов.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
5989
Внешний проводник (экран)
Температура монтажа °C
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
Бумажно-пропитанная изоляция
Материал оболочки
Свинец
Номинальное напряжение, кВ
10
Минимальный радиус изгиба
25
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
да
Наличие экрана
да
Сфера применения
Для стационарной прокладки
Кабель АСБл-10 3x150 мн силовой бронированный — это надежное кабельное изделие с тремя многопроволочными алюминиевыми жилами сечением 150 мм², предназначенное для передачи электроэнергии в сетях среднего напряжения. Конструкция изделия отличается высокой механической прочностью за счет бронирования стальными лентами, влагонепроницаемостью благодаря сплошной свинцовой оболочке, а также наличием лавсанового слоя в подушке под броней для защиты от коррозии при воздействии блуждающих токов.
Ниже приведена подробная расшифровка маркировки, послойная конструкция, нормативные технические характеристики и рекомендованные сферы применения кабеля.
Подробная расшифровка маркировки
Обозначение марки АСБл-10 3x150 мн содержит исчерпывающую информацию о структуре и параметрах изделия:
- А — алюминиевые токопроводящие жилы;
- С — защитная оболочка из свинца, предохраняющая изоляцию от влаги и химических сред;
- Б — броня из двух стальных лент, наложенных с перекрытием;
- л — слой из пластмассовых (лавсановых) лент в составе подушки под броней;
- 10 — номинальное переменное напряжение 10 кВ;
- 3 — количество основных токопроводящих жил;
- 150 — номинальное сечение токопроводящих жил в квадратных миллиметрах;
- мн — многопроволочная конструкция жил нормальной гибкости секторной формы.
Конструкция кабеля
- Три токопроводящие алюминиевые жилы секторной формы многопроволочного исполнения.
- Фазная изоляция из кабельной бумаги, пропитанной вязким маслоканифольным составом.
- Заполнение промежутков между изолированными жилами жгутами из кабельной бумаги.
- Поясная бумажная изоляция, пропитанная вязким составом.
- Электропроводящий экран из полупроводящей бумаги.
- Герметичная свинцовая оболочка.
- Защитная подушка под броню из битумного состава, крепированной бумаги и слоя лавсановых лент.
- Броневой покров из двух стальных лент.
- Внешний защитный покров из битума, пропитанной кабельной пряжи и противослипающего мелового состава.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Частота переменного тока | 50 Гц |
| Количество и сечение жил | 3х150 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже 0 °C |
| Длительно допустимая температура нагрева жил | +60 °C |
| Минимальный радиус изгиба при прокладке | 25 наружных диаметров |
| Расчетный вес (масса) | 5989 кг/км |
| Срок службы | не менее 30 лет |
| Нормативный документ | ГОСТ 18410-73 |
Область применения
- Прокладка в траншеях (земле) со средней и высокой коррозионной активностью грунта.
- Монтаж на участках с наличием блуждающих токов при отсутствии растягивающих нагрузок.
- Эксплуатация в кабельных каналах, туннелях, коллекторах и технологических эстакадах.
- Электроснабжение распределительных подстанций, промышленных объектов и городских электрических сетей.
