АСБл-10 3x185 мн силовой трехжильный бронированный кабель с бумажной изоляцией на 10 кВ

Кабель АСБл-10 3x185 мн силовой бронированный — это трехжильный высоковольтный кабель с токопроводящими алюминиевыми жилами сечением 185 мм², пропитанной бумажной изоляцией, свинцовой защитной оболочкой и броней из двух стальных лент. Изделие предназначено для работы в сетях с номинальным переменным напряжением 10 кВ частотой 50 Гц. Конструкция кабеля обеспечивает абсолютную влагонепроницаемость за счет сплошной свинцовой оболочки, высокую механическую стойкость к растягивающим и сдавливающим нагрузкам благодаря стальной броне, а также коррозионную стойкость подушки под броней за счет защитного слоя пластмассовых лент.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки раскрывает конструкцию и назначение изделия:

• А — алюминиевые токопроводящие жилы;
• С — защитная оболочка из свинца, обеспечивающая герметичность изоляционной системы;
• Б — броня из двух стальных лент, наложенных с перекрытием зазоров;
• л — слой из пластмассовых лент в составе защитной подушки под броней;
• 10 — номинальное переменное напряжение электрической сети, кВ;
• 3 — количество основных токопроводящих жил;
• 185 — номинальное сечение каждой токопроводящей жилы, мм²;
• мн — многопроволочное исполнение жил секторной формы.

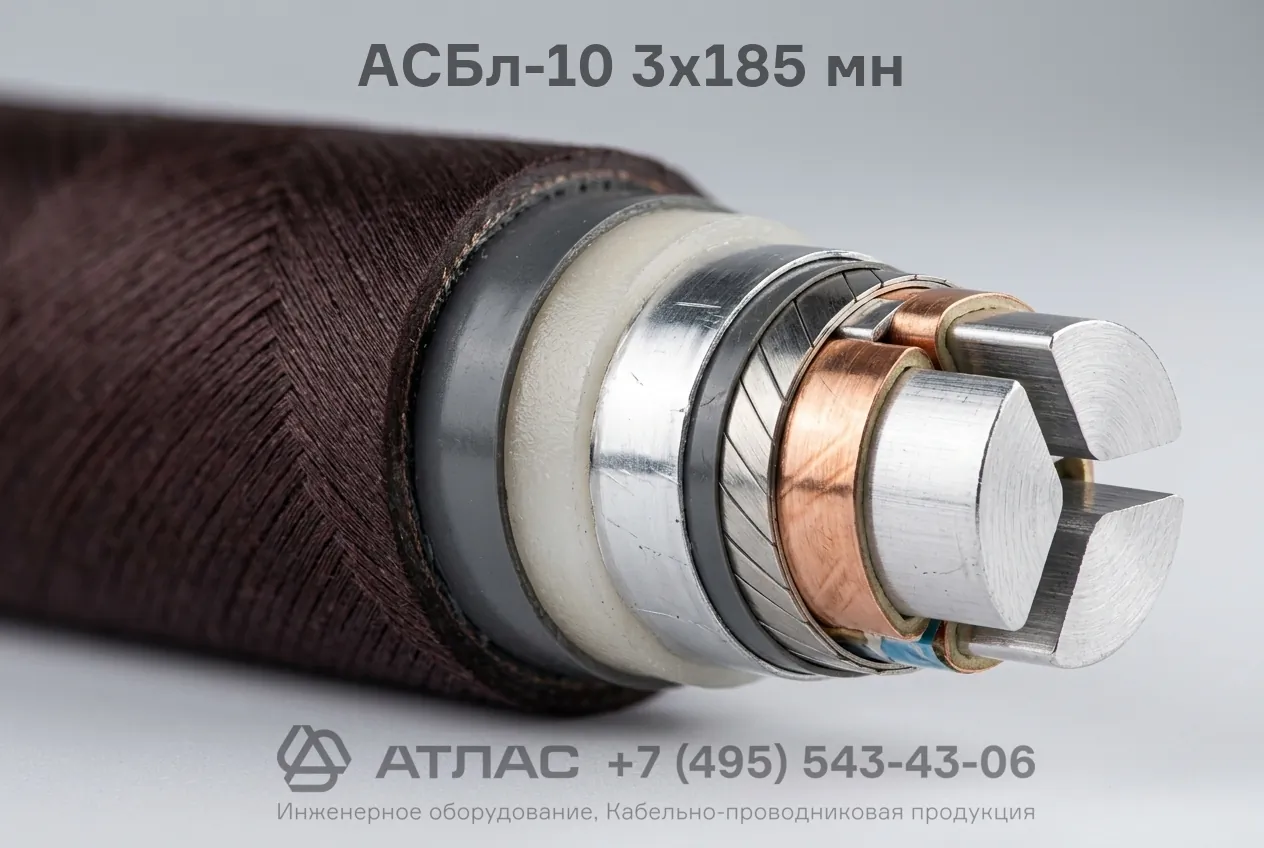

Конструкция кабеля

1. Три многопроволочные уплотненные алюминиевые жилы секторной формы сечением 185 мм².
2. Электропроводящий экран из бумаги по поверхности каждой жилы.
3. Фазная изоляция из кабельной бумаги, пропитанной нестекающим или вязким масляно-канифольным составом.
4. Заполнение межфазного пространства жгутами из сульфатной кабельной бумаги.
5. Поясная изоляция из пропитанной кабельной бумаги.
6. Экран из электропроводящей бумаги поверх поясной изоляции.
7. Сплошная герметичная свинцовая оболочка, защищающая бумажную изоляцию от проникновения влаги.
8. Защитная подушка под броней, содержащая слой пластмассовых (полиэтилентерефталатных) лент, битум и кабельную бумагу.
9. Броневой слой из двух стальных лент, защищающий кабель от механических повреждений.
10. Наружный защитный покров из битумного состава, волокнистых материалов и противозадирного мелового состава.

Основные технические характеристики

Область применения

• Стационарная прокладка в траншеях (земле) с низкой, средней и высокой коррозионной активностью грунта при наличии блуждающих токов.
• Прокладка в кабельных сооружениях, коллекторах, каналах и производственных помещениях при условии отсутствия опасности механических повреждений в процессе эксплуатации.
• Монтаж на специальных кабельных эстакадах и технологических галереях промышленных предприятий.
• Организация распределительных сетей электроснабжения напряжением 10 кВ на трассах без ограничения разности уровней при использовании соответствующего типа пропиточного состава.
