АСБл-10 3x185 ож кабель силовой бронированный 10 кВ с бумажной изоляцией и свинцовой оболочкой

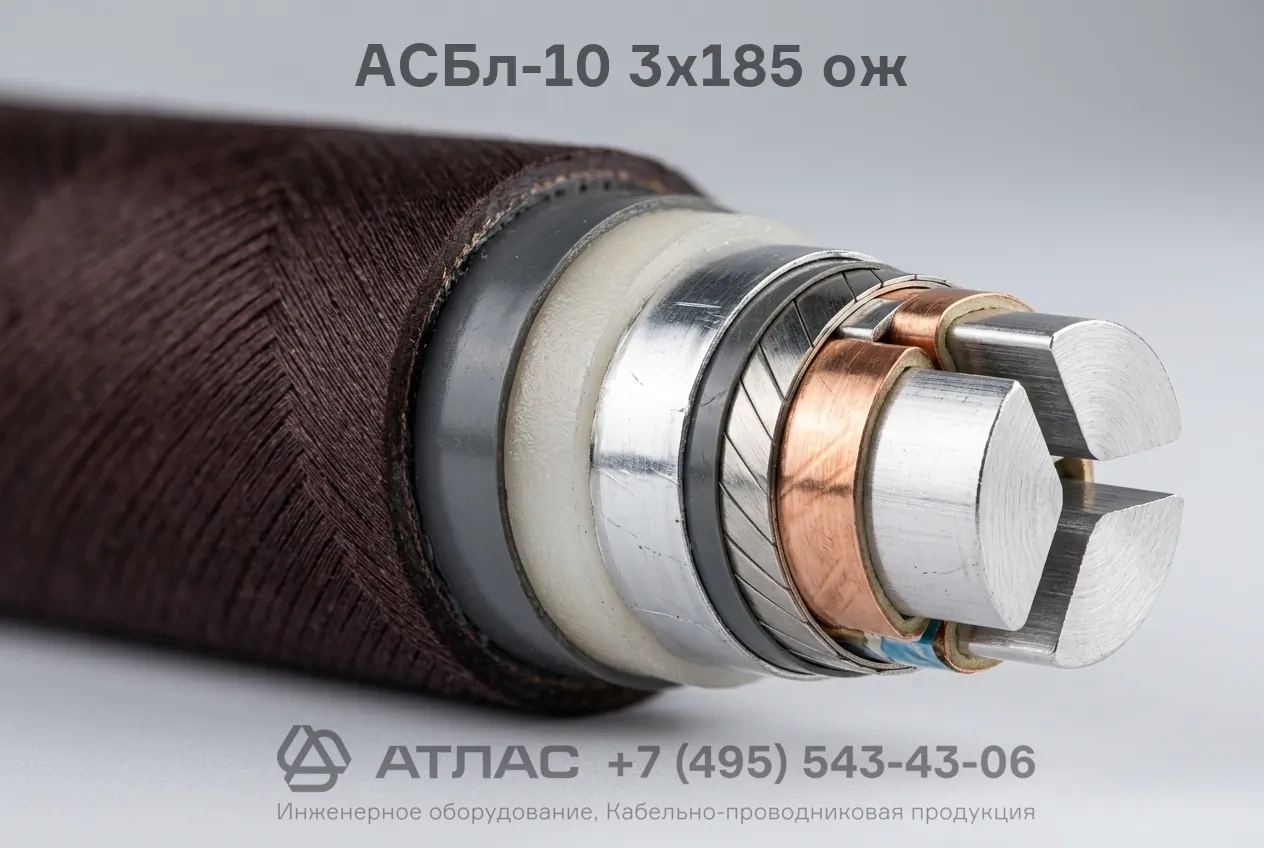

Кабель АСБл-10 3x185 ож силовой бронированный — это высоковольтное кабельное изделие с тремя однопроволочными алюминиевыми секторными жилами номинальным сечением 185 мм², пропитанной бумажной изоляцией, металлической защитной свинцовой оболочкой и броневым покровом из двух стальных лент. Изделие предназначено для передачи и распределения электрической энергии в сетях стационарного типа на номинальное переменное напряжение 10 кВ частотой 50 Гц. Конструкция отличается высокой механической прочностью, надежной герметичностью и повышенной коррозионной стойкостью за счет наличия лавсановых лент в подушке под броней.

Ниже приведена подробная расшифровка маркировки, конструктивные слои, технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки АСБл-10 3x185 ож отражает состав изделия, тип изоляции, защитные покровы и параметры токопроводящих жил:

• А — алюминиевые токопроводящие жилы;
• С — защитная герметичная оболочка из свинца;
• Б — броня из двух спиральных стальных лент для защиты от механических повреждений;
• л — слой пластмассовых (лавсановых) лент в подушке под броней для защиты свинцовой оболочки от коррозии;
• 10 — номинальное рабочее напряжение кабельной линии (10 кВ);
• 3 — число основных токопроводящих жил;
• 185 — площадь поперечного сечения каждой жилы, мм²;
• ож — однопроволочное исполнение токопроводящей жилы.

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, однопроволочные, секторной формы сечением 185 мм²;
2. Фазовая изоляция — кабельная бумага, пропитанная вязким нестекающим или маслоканифольным изоляционным составом;
3. Заполнение — жгуты из сульфатной бумаги между изолированными жилами;
4. Поясная изоляция — слои кабельной бумаги с изоляционной пропиткой;
5. Электропроводящий экран — экран из специальной электропроводящей бумаги для выравнивания электрического поля на напряжение 10 кВ;
6. Металлическая оболочка — сплошная прессованная свинцовая трубка, исключающая проникновение влаги;
7. Защитная подушка — слой битумного состава, крепированной бумаги и полиэтилентерефталатных (лавсановых) лент;
8. Броневой слой — две спирально наложенные стальные ленты с перекрытием зазоров;
9. Наружный покров — битумный состав с пропитанной кабельной пряжей и меловым противослипающим составом.

Основные технические характеристики

Область применения

• Прокладка в земле (траншеях) с низкой, средней и высокой коррозионной активностью грунта;
• Монтаж на трассах при наличии опасности блуждающих токов;
• Прокладка в кабельных каналах, тоннелях, коллекторах и технологических помещениях при отсутствии растягивающих механических усилий;
• Питание распределительных подстанций и объектов промышленной инфраструктуры в сетях 10 кВ.
