АСБл-10 3x240 мн кабель силовой бронированный с алюминиевыми жилами на 10 кВ ГОСТ 18410-73

Кабель АСБл-10 3x240 мн силовой бронированный — это высоковольтный трехжильный проводник с алюминиевыми токопроводящими жилами, предназначенный для распределения электроэнергии в сетях номинальным напряжением 10 кВ. Кабель характеризуется повышенной надежностью благодаря герметичной свинцовой защитной оболочке, защищающей изоляционную систему от почвенной влаги и коррозионных сред, а также бронепокрову из двух стальных лент с пластмассовым подслоем в подушке, предохраняющему конструкцию от механических нагрузок при подземной прокладке.

Ниже приведена расшифровка маркировки, конструкция и основные эксплуатационные параметры изделия.

Подробная расшифровка маркировки

Структура условного обозначения кабеля расшифровывается следующим образом:

• А — алюминиевые токопроводящие жилы;
• С — свинцовая защитная герметичная оболочка;
• Б — броня из двух стальных лент, наложенных с перекрытием зазоров;
• л — слой из полиэтилентерефталатных (пластмассовых) лент в подушке под броней для защиты от коррозии;
• 10 — номинальное рабочее переменное напряжение сети в киловольтах (10 кВ);
• 3 — число основных токопроводящих жил;
• 240 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах;
• мн — многопроволочное исполнение токопроводящих жил.

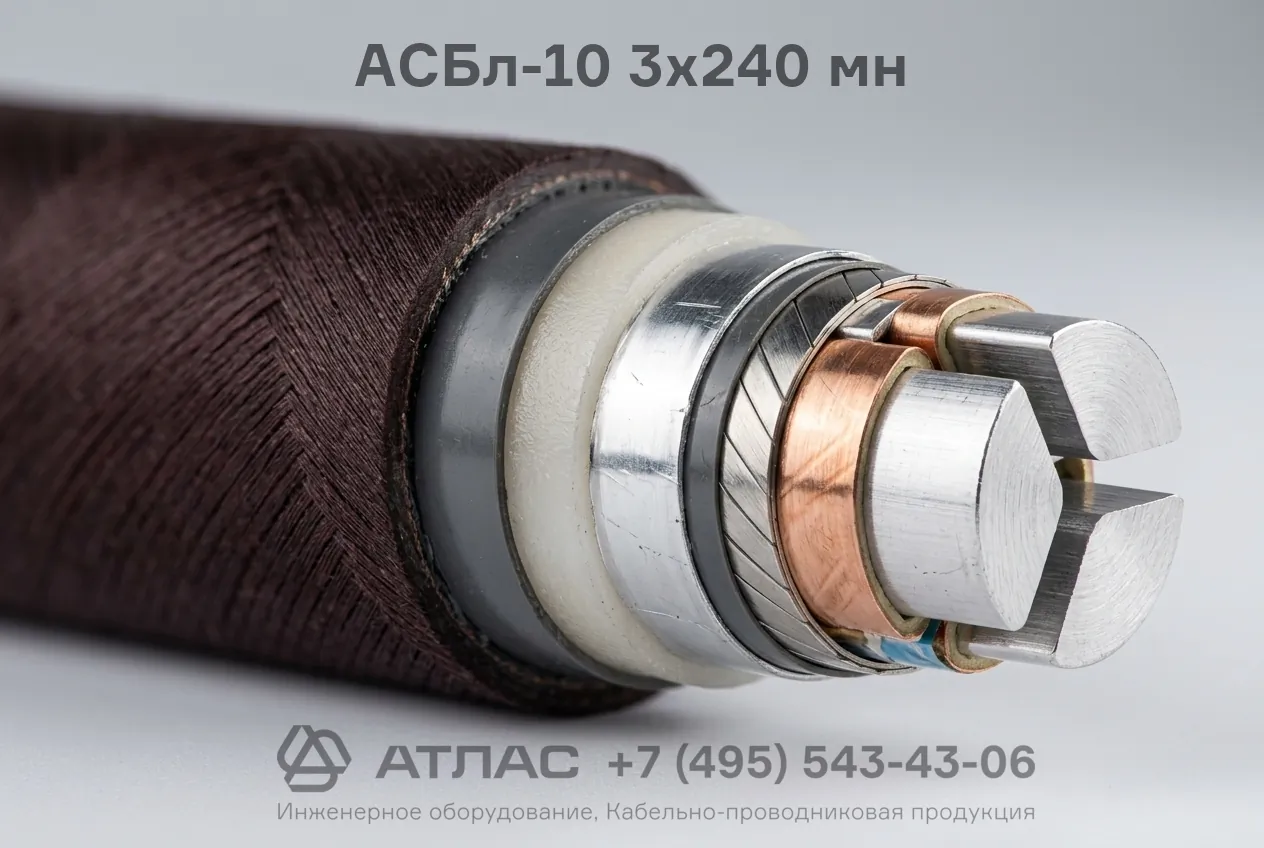

Конструкция кабеля

1. Три токопроводящие алюминиевые жилы многопроволочного секторного типа номинальным сечением 240 мм².
2. Фазная изоляция из специальной кабельной бумаги, пропитанной вязким маслоканифольным составом.
3. Заполнение промежутков между изолированными жилами жгутами, скрученными из сульфатной бумаги.
4. Поясная бумажная изоляция, наложенная общей скруткой поверх изолированных жил.
5. Экран из электропроводящей бумаги поверх поясной изоляции для кабелей напряжением от 6 кВ и выше.
6. Сплошная герметичная свинцовая оболочка, препятствующая попаданию влаги в изоляцию.
7. Защитная подушка под броней, состоящая из битумного состава, крепированной бумаги и пластмассовых лент.
8. Броневой покров из двух стальных оцинкованных или черных лент.
9. Внешний защитный покров из волокнистых материалов (битума и пропитанной пряжи) с антислипающим меловым слоем.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в сетях стационарных установок трехфазного переменного тока частотой 50 Гц напряжением 10 кВ.
• Прокладка в траншеях (в земле) с низкой, средней и высокой коррозионной активностью грунта, в том числе при наличии блуждающих токов.
• Прокладка в сухих и сырых помещениях, производственных зданиях, кабельных туннелях, каналах и коллекторах при отсутствии опасности механического растяжения.
• Монтаж на трассах с ограниченной разностью уровней между высшей и низшей точками расположения кабеля в соответствии с требованиями нормативов для вязкого пропиточного состава.
