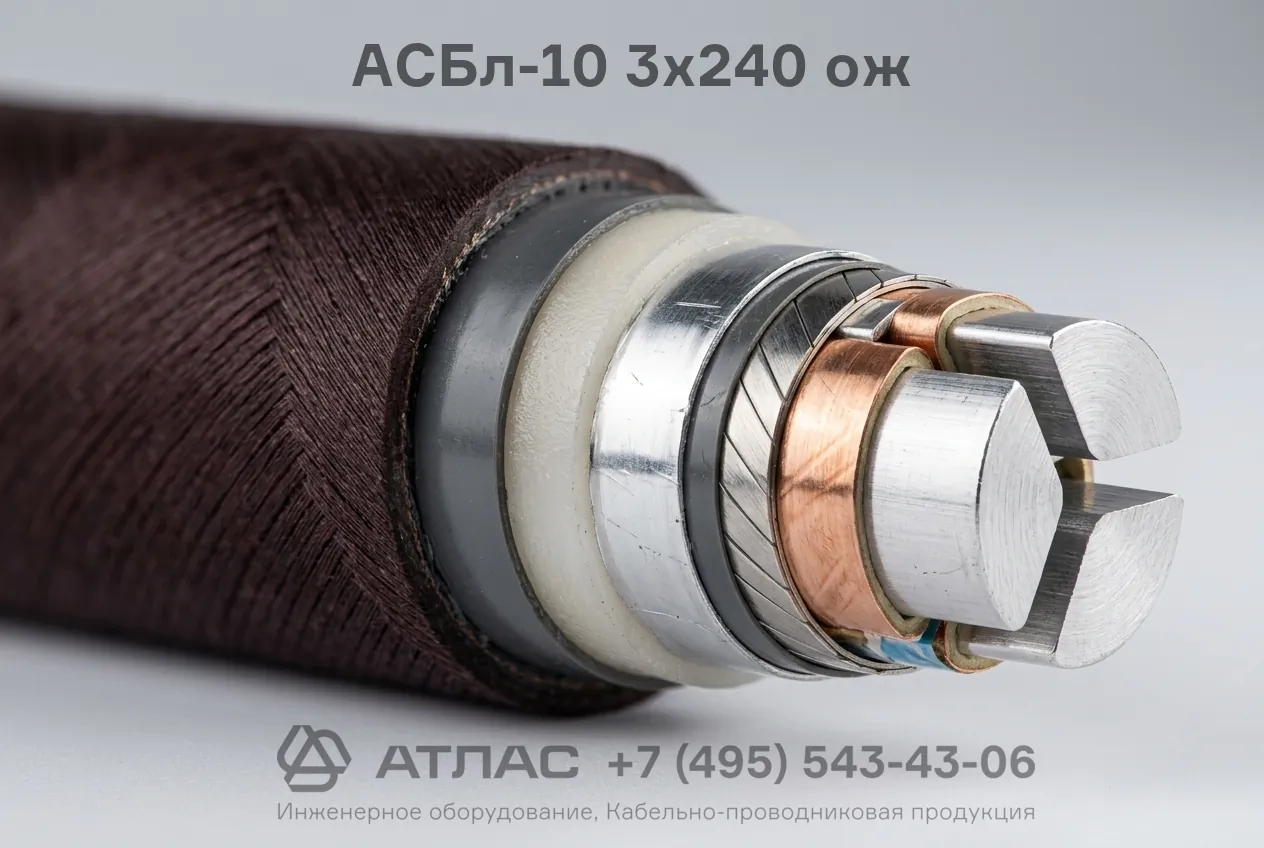

АСБл-10 3x240 ож кабель силовой бронированный на напряжение 10 кВ с бумажно-пропитанной изоляцией

Кабель АСБл-10 3x240 ож силовой бронированный — это высоковольтный кабель с тремя алюминиевыми монолитными жилами сечением 240 мм², пропитанной бумажной изоляцией и металлической защитной оболочкой. Изделие предназначено для передачи и распределения электрической энергии в сетях на переменное напряжение 10 кВ частотой 50 Гц. Кабель характеризуется высокой стойкостью к механическим нагрузкам благодаря двухленточной стальной броне, абсолютной влагонепроницаемостью за счет свинцовой оболочки, а также повышенной коррозионной стойкостью подушки с полимерными лентами при эксплуатации в сложных грунтовых условиях.

Ниже приведена подробная расшифровка маркировки, послойная структура конструкции, сводная таблица технических параметров и регламентированная нормативной документацией область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки АСБл-10 3x240 ож полностью описывает конструктивное исполнение, электрические и физические свойства кабельного изделия:

• А — токопроводящие жилы изготовлены из алюминия;
• С — защитная герметичная оболочка выполнена из свинца;
• Б — броневой покров из двух стальных лент, защищающий кабель от механических сдавливающих воздействий;
• л — слой из полиэтилентерефталатных лент в составе защитной подушки под броней для защиты свинцовой оболочки от коррозии;
• 10 — номинальное рабочее напряжение сети 10 кВ;
• 3 — три фазные токопроводящие жилы;
• 240 — номинальное сечение каждой жилы составляет 240 мм²;
• ож — однопроволочное (монолитное) исполнение токопроводящих жил.

Конструкция кабеля

1. Токопроводящие жилы — три монолитные (однопроволочные) алюминиевые жилы секторной формы сечением 240 мм².
2. Фазная изоляция — ленты кабельной бумаги, пропитанные высоковязким маслоканифольным изоляционным составом.
3. Заполнение промежутков между изолированными жилами жгутами, скрученными из сульфатной бумаги.
4. Поясная изоляция — общая многослойная намотка из пропитанной кабельной бумаги.
5. Электропроводящий экран — слой электропроводящей бумаги, наложенный поверх поясной изоляции для выравнивания электрического поля.
6. Герметичная оболочка — выпрессованная свинцовая трубка, предохраняющая бумажную изоляцию от проникновения влаги и воздуха.
7. Защитная подушка под броней — комбинированный слой из битумного состава, крепированной бумаги и полиэтилентерефталатных лент.
8. Броневой слой — спиральная обмотка из двух стальных лент с перекрытием зазоров нижнего слоя.
9. Наружный защитный покров — волокнистые материалы (кабельная пряжа или каболка), пропитанные битумным составом, с внешним меловым покрытием против слипания витков на барабане.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках электрических сетей общего и промышленного назначения на напряжение 10 кВ.
• Прокладка непосредственно в земле (траншеях) со средней и высокой коррозионной активностью грунта при наличии или отсутствии блуждающих токов.
• Монтаж в кабельных сооружениях, коллекторах, технологических каналах, туннелях и сухих производственных помещениях при отсутствии растягивающих механических усилий в процессе эксплуатации.
• Использование на трассах с допустимой разностью уровней между высшей и низшей точками расположения кабеля в соответствии с требованиями ГОСТ 18410-73.
