АСБл-10 3x35 ож кабель силовой бронированный 10 кВ с бумажной изоляцией и свинцовой оболочкой

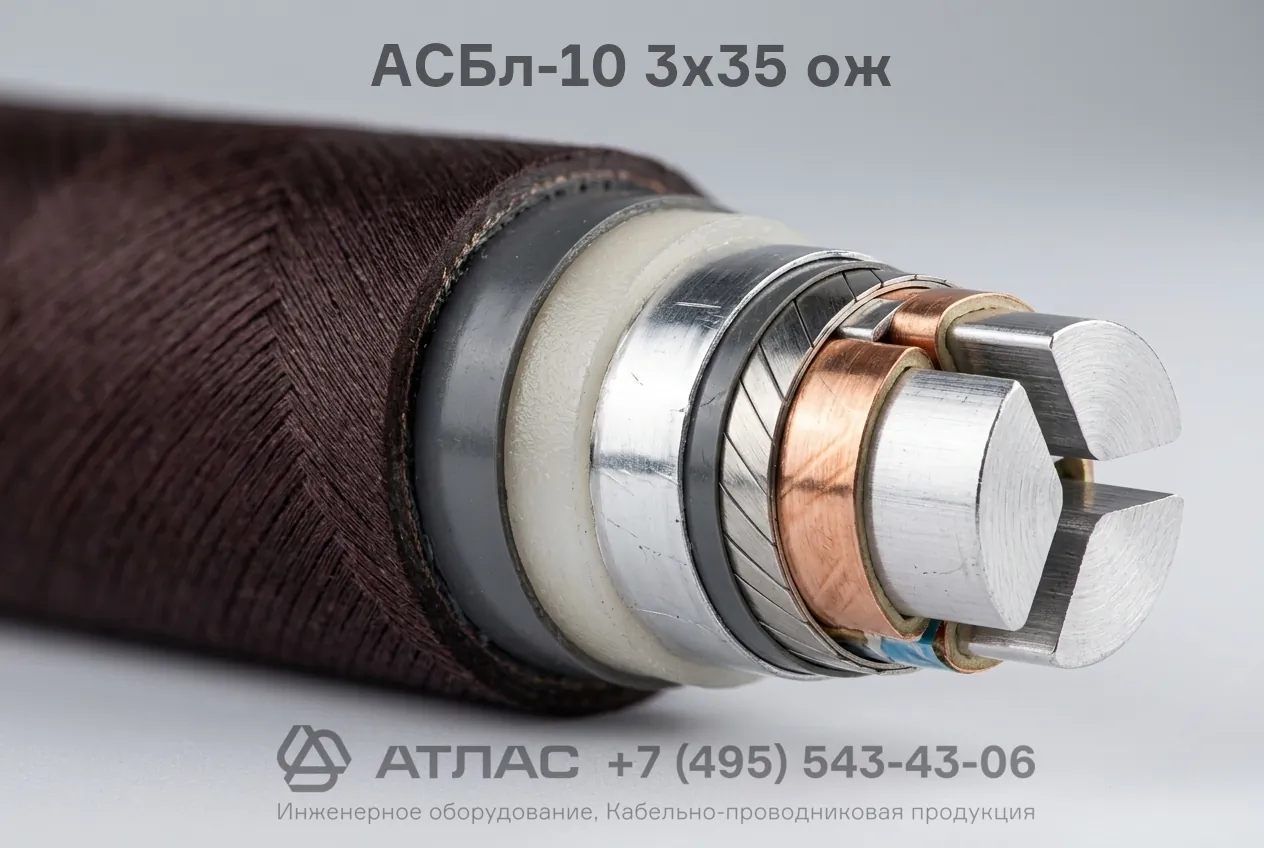

Кабель силовой бронированный АСБл-10 3x35 ож предназначен для передачи и распределения электрической энергии в стационарных установках трехфазных сетей с номинальным напряжением 10 кВ частотой 50 Гц. Конструкция изделия включает в себя три алюминиевые однопроволочные жилы сечением 35 мм², надежную бумажную изоляцию, пропитанную вязким составом, герметичную свинцовую оболочку и защитный бронепокров из двух стальных лент. Наличие специального слоя из полиэтилентерефталатных пластмассовых лент в подушке под броней обеспечивает повышенную стойкость изделия к почвенной коррозии и воздействию блуждающих токов в процессе длительной эксплуатации.
Ниже представлена подробная расшифровка маркировки кабеля, особенности его конструкции, перечень нормативно-технических параметров и основные области практического применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую техническую информацию о конструктивном исполнении кабеля:
- А — токопроводящие жилы выполнены из алюминия
- С — защитная герметичная оболочка изготовлена из свинца
- Б — броневой покров выполнен из двух спирально наложенных стальных лент
- л — подушка под броней усилена дополнительным слоем из пластмассовых лент
- 10 — номинальное рабочее переменное напряжение сети составляет 10 кВ
- 3 — количество основных токопроводящих жил в кабеле
- 35 — номинальное геометрическое сечение каждой токопроводящей жилы, мм²
- ож — однопроволочное исполнение конструкции токопроводящей жилы
Конструкция кабеля
- Алюминиевые однопроволочные токопроводящие жилы секторной формы сечением 35 мм².
- Фазовая бумажная изоляция, пропитанная вязким маслоканифольным составом.
- Заполнение промежутков между изолированными жилами жгутами из сульфатной кабельной бумаги.
- Поясная бумажная изоляция, пропитанная нестекающим или вязким изоляционным составом.
- Экран из электропроводящей кабельной бумаги для выравнивания электрического поля.
- Сплошная бесшовная свинцовая оболочка, надежно защищающая изоляцию от влаги и окисления.
- Защитная подброневая подушка, включающая битумный состав, крепированную бумагу и пластмассовые ленты.
- Броневой слой из двух стальных лент с перекрытием зазоров.
- Внешний защитный покров из битума и волокнистых материалов с меловым покрытием против слипания витков.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 10 |
| Частота переменного тока, Гц | 50 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | не ниже 0 |
| Длительно допустимая температура нагрева жил, °C | +60 |
| Минимально допустимый радиус изгиба при монтаже | не менее 15 наружных диаметров |
| Срок службы кабеля, лет | не менее 30 |
Область применения
- Стационарная прокладка в грунте (траншеях) со средней и высокой степенью коррозионной активности.
- Монтаж на кабельных трассах с риском воздействия блуждающих токов при условии отсутствия растягивающих нагрузок.
- Прокладка в кабельных каналах, туннелях, полуэтажах, коллекторах и технологических помещениях при обеспечении мер пожарной безопасности.
- Энергоснабжение распределительных пунктов, подстанций и промышленных объектов по трассам с ограниченным перепадом уровней.
