АСБл-10 3x50 ож трехжильный на напряжение 10 кВ с бумажной изоляцией, кабель силовой бронированный

Кабель АСБл-10 3x50 ож силовой бронированный — это трехжильный проводник с бумажной изоляцией, пропитанной вязким нестекающим составом, предназначенный для эксплуатации в электрических сетях с переменным напряжением до 10 кВ. Изделие оснащено алюминиевыми однопроволочными жилами секторной формы, сплошной герметичной свинцовой оболочкой и защитным броневым покровом из двух стальных лент с подушкой, усиленной лавсановыми лентами. Кабель отличается высокой коррозионной стойкостью, устойчивостью к механическим воздействиям при траншейной прокладке и длительным безаварийным сроком службы в агрессивных грунтах.

Ниже приведена расшифровка маркировки, конструкция и параметры кабельного изделия.

Подробная расшифровка маркировки

Обозначение марки АСБл-10 3x50 ож расшифровывается в строгом соответствии с требованиями стандарта ГОСТ 18410-73:

• А — алюминиевые токопроводящие жилы;
• С — защитная герметичная оболочка из свинца;
• Б — броневой покров из двух стальных лент;
• л — слой пластмассовых (лавсановых) лент в составе подушки под броней для повышенной защиты от коррозии;
• 10 — номинальное переменное напряжение 10 кВ;
• 3 — количество токопроводящих жил;
• 50 — номинальное сечение токопроводящей жилы в квадратных миллиметрах;
• ож — однопроволочное исполнение токопроводящей жилы.

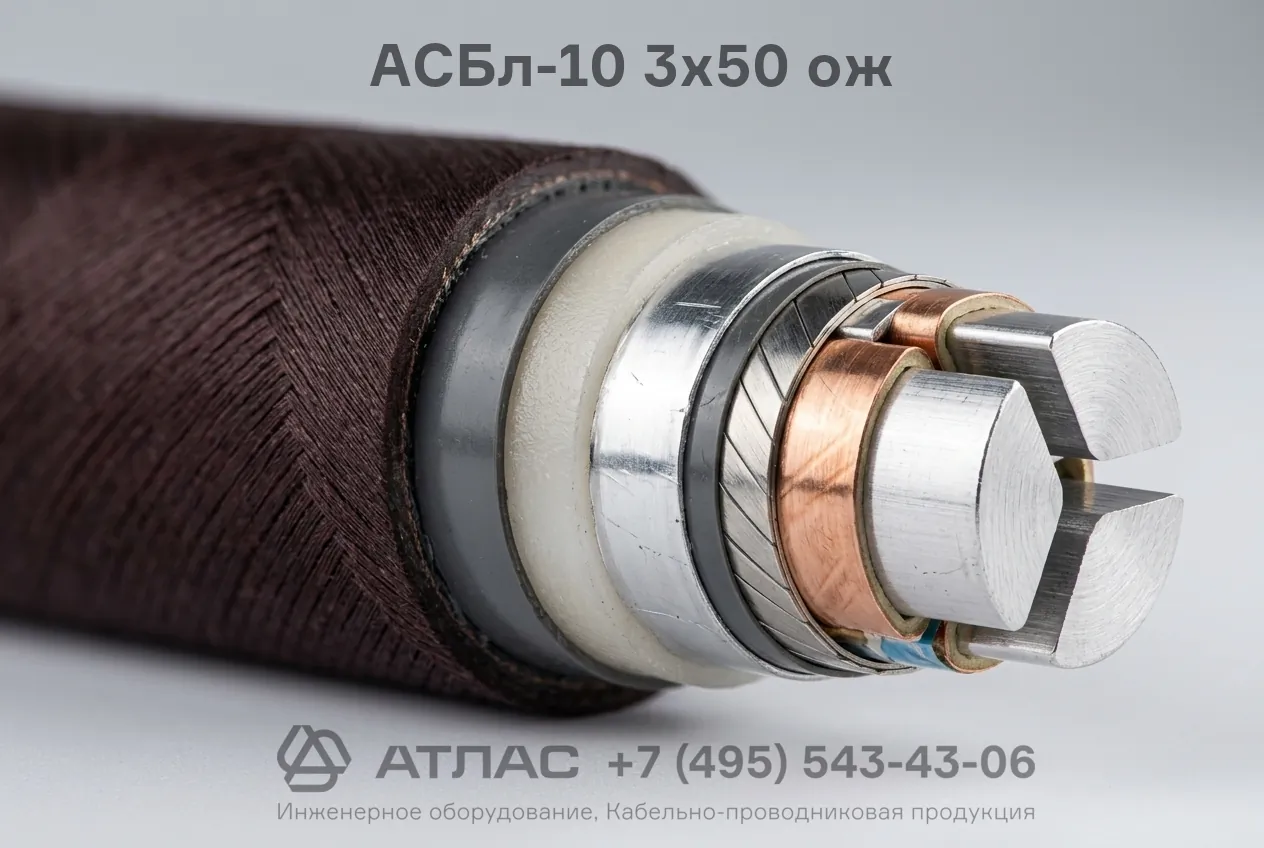

Конструкция кабеля

1. Токопроводящие жилы — три алюминиевые однопроволочные жилы секторной формы сечением 50 мм²;
2. Фазная изоляция — кабельная бумага, пропитанная высоковязким маслоканифольным составом;
3. Заполнение — жгуты из сульфатной бумаги между жилами для придания кабелю круглой формы;
4. Поясная изоляция — ленты кабельной бумаги с вязкой изоляционной пропиткой;
5. Электропроводящий экран — слой из электропроводящей бумаги для выравнивания электрического поля на напряжении 10 кВ;
6. Металлическая оболочка — сплошная прессованная свинцовая оболочка, полностью изолирующая сердечник от проникновения влаги;
7. Защитная подушка — слой из битумного состава, крепированной бумаги и полиэтилентерефталатных (лавсановых) лент;
8. Броня — две спирально наложенные стальные ленты с перекрытием зазоров;
9. Наружный покров — битумный состав, пропитанная кабельная пряжа и предохраняющий меловой состав.

Основные технические характеристики

Область применения

• Прокладка в грунте (траншеях) с высокой и средней коррозионной активностью;
• Монтаж на участках с наличием блуждающих токов при отсутствии растягивающих механических нагрузок;
• Прокладка в сухих и влажных кабельных сооружениях: туннелях, коллекторах, каналах и галереях при соблюдении мер противопожарной защиты;
• Организация распределительных электрических сетей промышленных предприятий и трансформаторных подстанций на 10 кВ.
