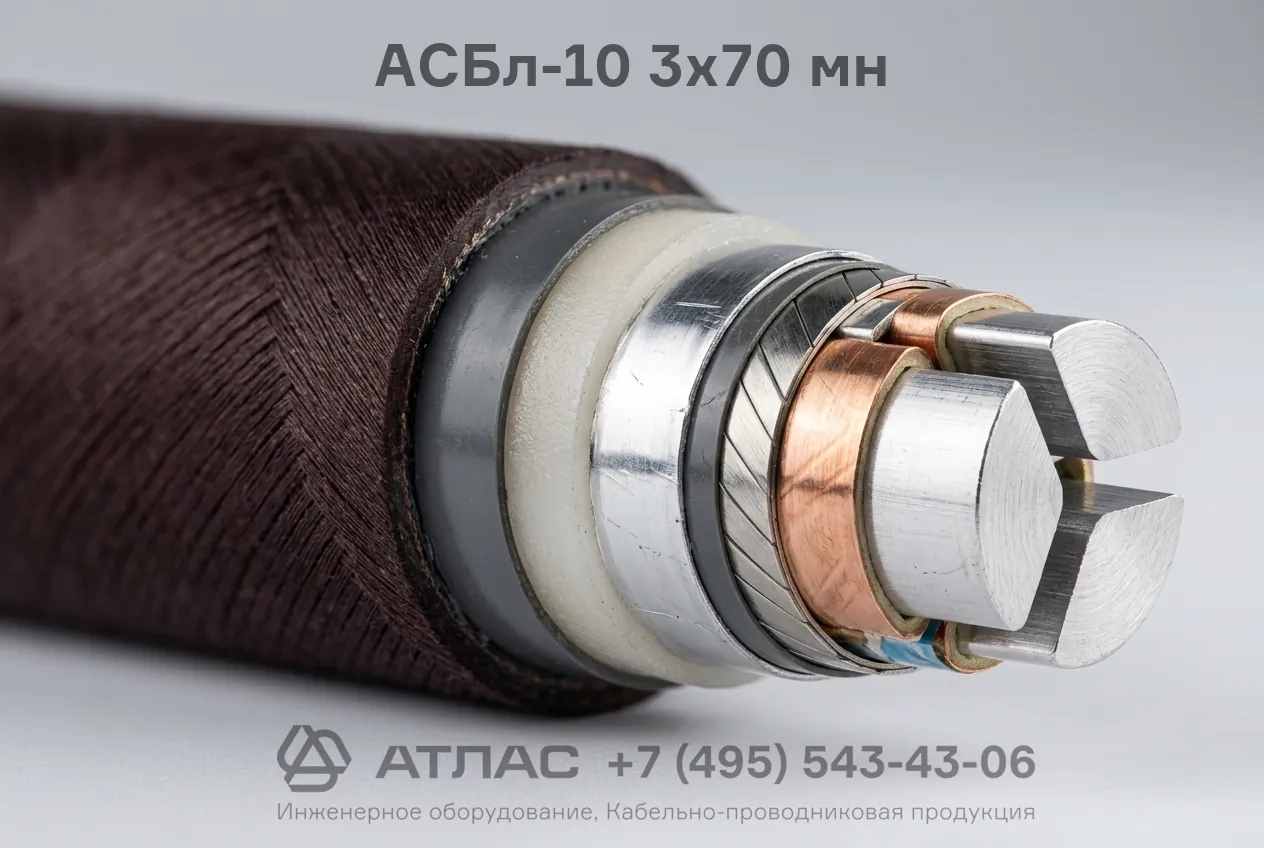

АСБл-10 3x70 мн силовой бронированный кабель 10 кВ с бумажной изоляцией и свинцовой оболочкой
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
4225
Температура монтажа °C
:
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой бронированный АСБл-10 3x70 мн предназначен для передачи и распределения электроэнергии в сетях на напряжение 10 кВ. Конструкция содержит свинцовую защитную оболочку и броню для прокладки в грунтах.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
4225
Внешний проводник (экран)
Температура монтажа °C
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
Бумажно-пропитанная изоляция
Материал оболочки
Свинец
Наружный диаметр, мм
37.5
Номинальное напряжение, кВ
10
Минимальный радиус изгиба
25
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Стальные ленты
Наличие экрана
да
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О2.8.2.5.4
Сфера применения
Для стационарной прокладки
Кабель АСБл-10 3x70 мн силовой бронированный представляет собой высоковольтный трехжильный проводник с алюминиевыми жилами, пропитанной бумажной изоляцией, защитной свинцовой оболочкой и бронепокpointровом из двух стальных лент. Изделие предназначено для эксплуатации в распределительных электрических сетях с номинальным напряжением 10 кВ переменного тока частотой 50 Гц. Наличие лавсановых лент в подушке под броней обеспечивает повышенную стойкость к воздействию агрессивных сред и защищает свинцовую оболочку от электрохимической коррозии, а свинцовая оболочка гарантирует абсолютную влагонепроницаемость и герметичность изоляционной системы кабеля.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и условия монтажа данного изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о материалах и конструктивных особенностях изделия:
- А — токопроводящие жилы выполнены из алюминия;
- С — защитная оболочка из свинца, предохраняющая бумажную изоляцию от проникновения влаги и химических реагентов;
- Б — броня из двух спирально наложенных стальных лент, защищающая сердечник от механических воздействий;
- л — подушка под броней усилена дополнительным слоем из пластмассовых (полиэтилентерефталатных/лавсановых) лент;
- 10 — номинальное рабочее напряжение сети, равное 10 кВ;
- 3 — количество основных токопроводящих жил;
- 70 — номинальное сечение каждой токопроводящей жилы, мм²;
- мн — многопроволочное исполнение жил, обеспечивающее повышенную пластичность при разделке и монтаже.
Конструкция кабеля
- Алюминиевые многопроволочные токопроводящие жилы секторной формы номинальным сечением 70 мм²;
- Фазная изоляция из кабельной бумаги, пропитанной вязким маслоканифольным составом;
- Заполнение промежутков между жилами жгутами из сульфатной бумаги;
- Поясная изоляция из пропитанной бумаги;
- Экран из электропроводящей бумаги для выравнивания электрического поля;
- Сплошная герметичная свинцовая оболочка;
- Защитная подушка из битумного состава, крепированной бумаги и пластмассовых лавсановых лент;
- Броневой покров из двух стальных лент с перекрытием зазоров;
- Внешний защитный покров из волокнистых материалов (битум, пряжа) с защитным меловым составом против слипания витков на барабане.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока | 10 кВ |
| Частота сети | 50 Гц |
| Количество и сечение жил | 3х70 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без предварительного подогрева | не ниже 0 °C |
| Длительно допустимая температура нагрева жил | +60 °C |
| Предельная температура нагрева жил при коротком замыкании | +125 °C |
| Минимально допустимый радиус изгиба при прокладке | не менее 25 наружных диаметров |
| Расчетный наружный диаметр | 37.5 мм |
| Расчетная масса кабеля (ориентировочно) | 4225 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Прокладка в траншеях (в земле) с высоким и средним уровнем коррозионной активности грунта;
- Монтаж на участках трасс с наличием опасности воздействия блуждающих токов;
- Прокладка в сухих и сырых помещениях, кабельных туннелях, каналах и коллекторах при отсутствии механических растягивающих усилий;
- Электроснабжение промышленных объектов, трансформаторных подстанций и распределительных пунктов трехфазных сетей 10 кВ.
