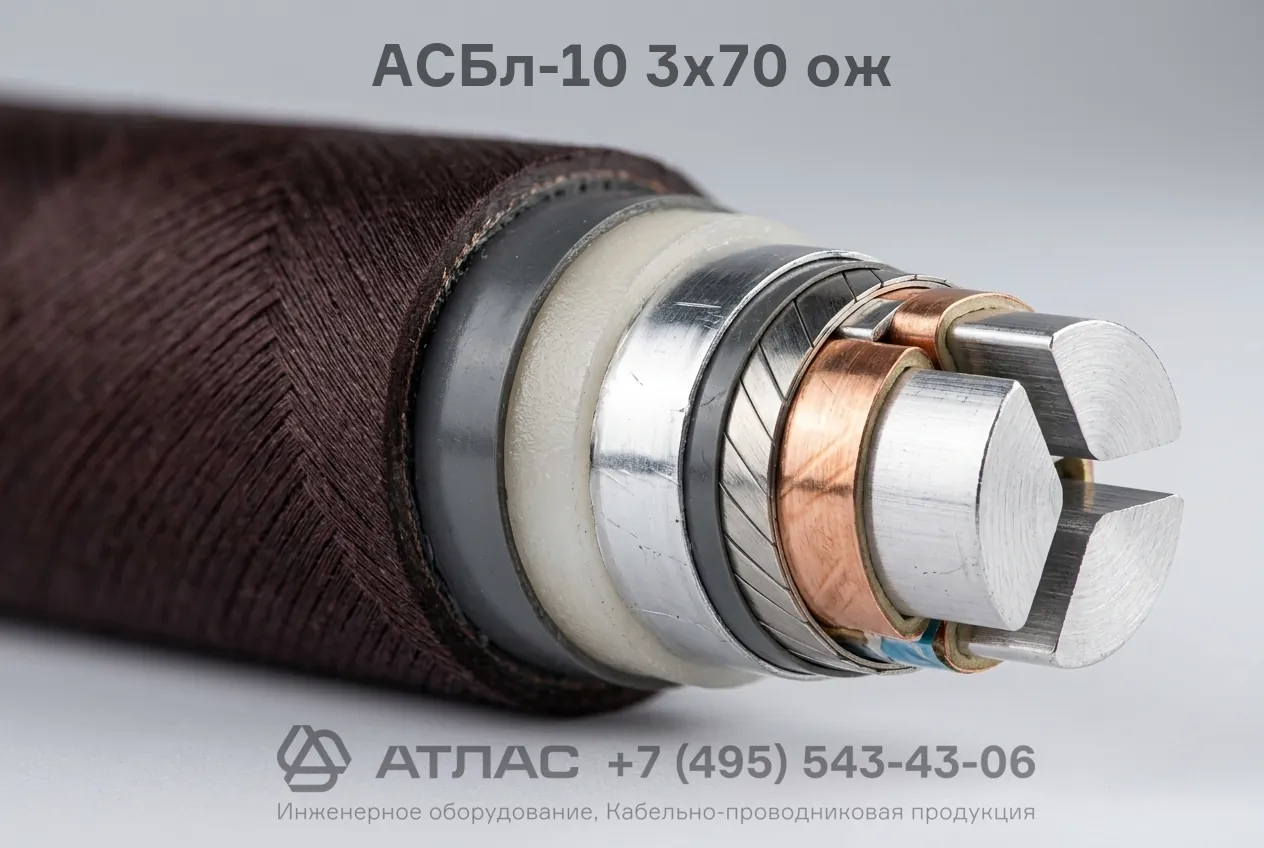

АСБл-10 3x70 ож кабель силовой бронированный с бумажной изоляцией в свинцовой оболочке 10 кВ
Кабель АСБл-10 3x70 ож силовой бронированный — это трехжильный силовой кабель с однопроволочными алюминиевыми жилами сечением 70 мм², пропитанной бумажной изоляцией, герметичной свинцовой оболочкой и броней из двух стальных лент. Кабель рассчитан на эксплуатацию в трехфазных электрических сетях переменного тока частотой 50 Гц на номинальное напряжение 10 кВ. Наличие металлической свинцовой оболочки обеспечивает абсолютную влагонепроницаемость изоляционной системы, а ленточная стальная броня защищает сердечник от сдавливающих и ударных механических нагрузок при подземной прокладке. Дополнительный слой полимерных лент в подушке под броней повышает коррозионную стойкость кабеля в грунтах со средней и высокой агрессивностью.
Ниже представлена расшифровка маркировочного обозначения, послойное описание конструкции, таблица технических параметров и перечень сфер применения изделия.
Подробная расшифровка маркировки
Буквенно-цифровой индекс марки полностью описывает внутреннее строение и электротехнические параметры проводника:
- А — токопроводящие жилы изготовлены из электротехнического алюминия
- С — защитная герметичная оболочка выполнена из свинцового сплава
- Б — защитный броневой покров из двух спиральных стальных лент
- л — слой из пластмассовых (полиэтилентерефталатных) лент в составе подушки под броней для защиты от коррозии
- 10 — номинальное рабочее переменное напряжение кабельной линии в киловольтах (10 кВ)
- 3 — число основных токопроводящих жил в кабеле
- 70 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (70 мм²)
- ож — конструктивное исполнение токопроводящих жил: однопроволочные монолитные
Конструкция кабеля
- Три алюминиевые однопроволочные токопроводящие жилы секторной формы сечением 70 мм²
- Фазовая бумажная изоляция жил, пропитанная высоковязким диэлектрическим маслоканифольным составом
- Заполнение свободного межжильного пространства жгутами из сульфатной кабельной бумаги
- Поясная бумажная изоляция с вязкой изоляционной пропиткой
- Электропроводящий экран из полупроводящей бумаги для снижения напряженности электрического поля при напряжении 10 кВ
- Сплошная бесшовная свинцовая оболочка, защищающая пропитанную изоляцию от проникновения влаги и окисления
- Защитная подушка под броней, содержащая слой битумного состава, крепированную бумагу и полиэтилентерефталатные ленты
- Броневой покров из двух стальных лент, наложенных с перекрытием зазоров
- Наружный защитный покров из битумного состава и пропитанной кабельной пряжи с меловым покрытием против слипания
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 10 кВ |
| Частота переменного тока | 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | 0 °C |
| Максимальная допустимая рабочая температура жил | +60 °C |
| Предельно допустимая температура жил при коротком замыкании | +130 °C |
| Минимальный радиус изгиба при монтаже | не менее 25 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Прокладка в траншеях в земле (грунтах) с низкой, средней и высокой коррозионной активностью при отсутствии блуждающих токов
- Монтаж в кабельных коллекторах, туннелях, каналах и шахтах при отсутствии растягивающих механических усилий в процессе эксплуатации
- Устройство распределительных кабельных трасс на промышленных объектах, трансформаторных подстанциях и в электросетях общего назначения
- Прокладка по эстакадам, мостам и специальным кабельным сооружениям в условиях умеренного и холодного климата
