АСБл-10 3x95 мн кабель силовой бронированный 10 кВ с бумажной изоляцией и свинцовой оболочкой

Кабель АСБл-10 3x95 мн силовой бронированный — это высоковольтное кабельное изделие с тремя многопроволочными алюминиевыми жилами сечением 95 мм², бумажной изоляцией с вязкой пропиткой и свинцовой защитной оболочкой. Изделие предназначено для работы в сетях с номинальным переменным напряжением 10 кВ, отличается повышенной устойчивостью к механическим воздействиям за счет брони из стальных лент и надежной защитой от почвенной коррозии благодаря наличию полиэтилентерефталатных лент в подушке под броней.

Ниже представлена подробная расшифровка маркировки, особенности конструкции, условия эксплуатации и технические характеристики изделия.

Подробная расшифровка маркировки

Обозначение марки кабеля расшифровывается в соответствии с требованиями стандартов:

• А — алюминиевые токопроводящие жилы
• С — свинцовая защитная оболочка, защищающая изоляцию от влаги и агрессивных сред
• Б — броня из двух стальных лент, наложенных со смещением витков
• л — слой из пластмассовых (лавсановых) лент в составе защитной подушки под броней
• 10 — номинальное напряжение сети, выраженное в киловольтах (10 кВ)
• 3 — число основных токопроводящих жил
• 95 — площадь поперечного сечения каждой жилы в квадратных миллиметрах
• мн — многопроволочная конструкция токопроводящих жил

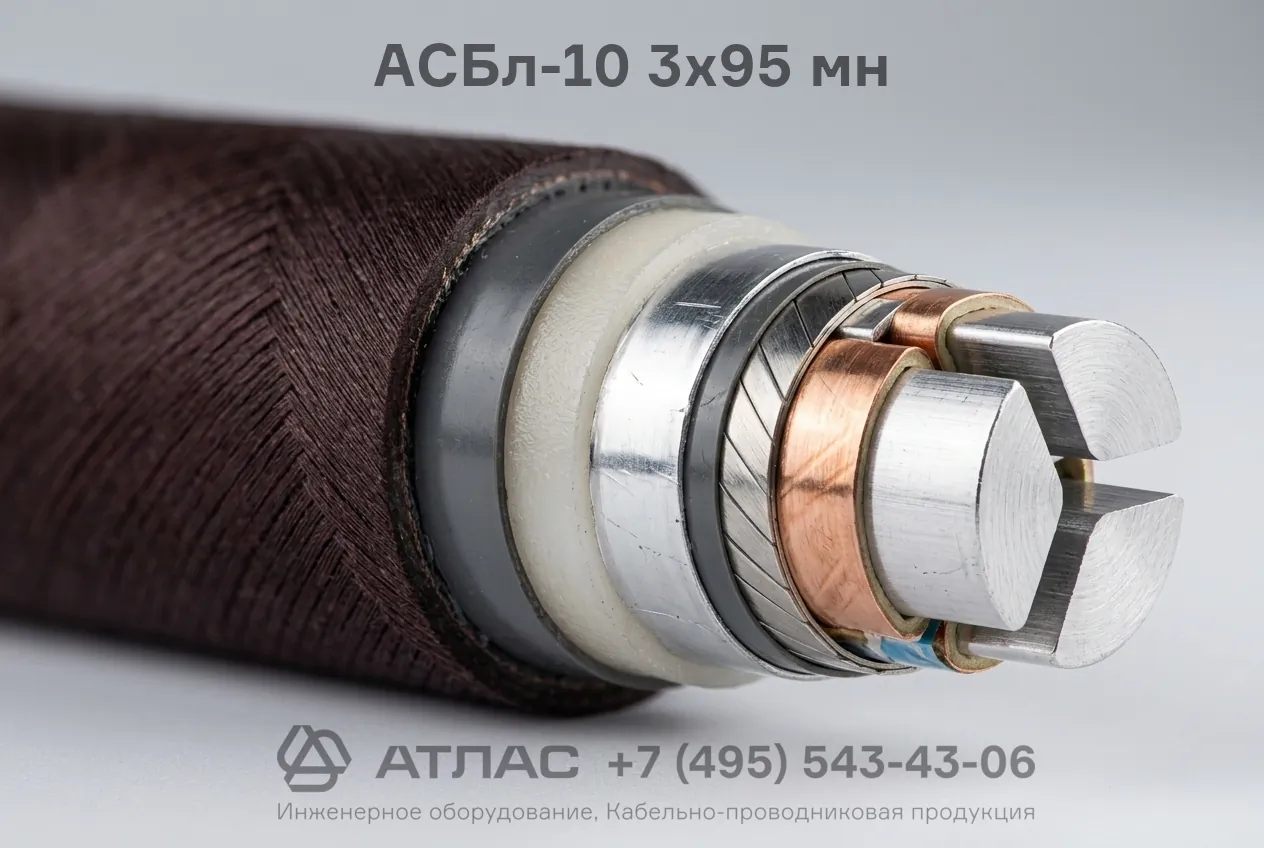

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, многопроволочные, уплотненные, секторной формы.
2. Фазная изоляция — кабельная бумага, пропитанная специальным вязким маслоканифольным составом.
3. Заполнение — жгуты из сульфатной кабельной бумаги, размещенные в промежутках между жилами.
4. Поясная изоляция — слои кабельной бумаги с вязким изоляционным составом.
5. Экран — лента из электропроводящей бумаги, наложенная поверх поясной изоляции.
6. Металлическая оболочка — герметичная свинцовая трубка, исключающая увлажнение изоляции.
7. Подушка под броню — слои битума, крепированной бумаги и пластмассовых лент, предохраняющие свинец от коррозии и механических повреждений лентами.
8. Бронепокров — спирально наложенные стальные ленты.
9. Наружный защитный покров — битумный состав и волокнистые материалы, предотвращающие слипание витков.

Основные технические характеристики

Область применения

• Прокладка в земляных траншеях со средним и высоким уровнем коррозионной активности грунта.
• Монтаж на трассах с наличием блуждающих токов при отсутствии растягивающих механических нагрузок.
• Организация кабельных линий в туннелях, коллекторах, каналах и производственных помещениях при условии соблюдения мер пожарной безопасности.
• Электроснабжение распределительных подстанций и промышленных объектов в стационарных трехфазных сетях 10 кВ.
