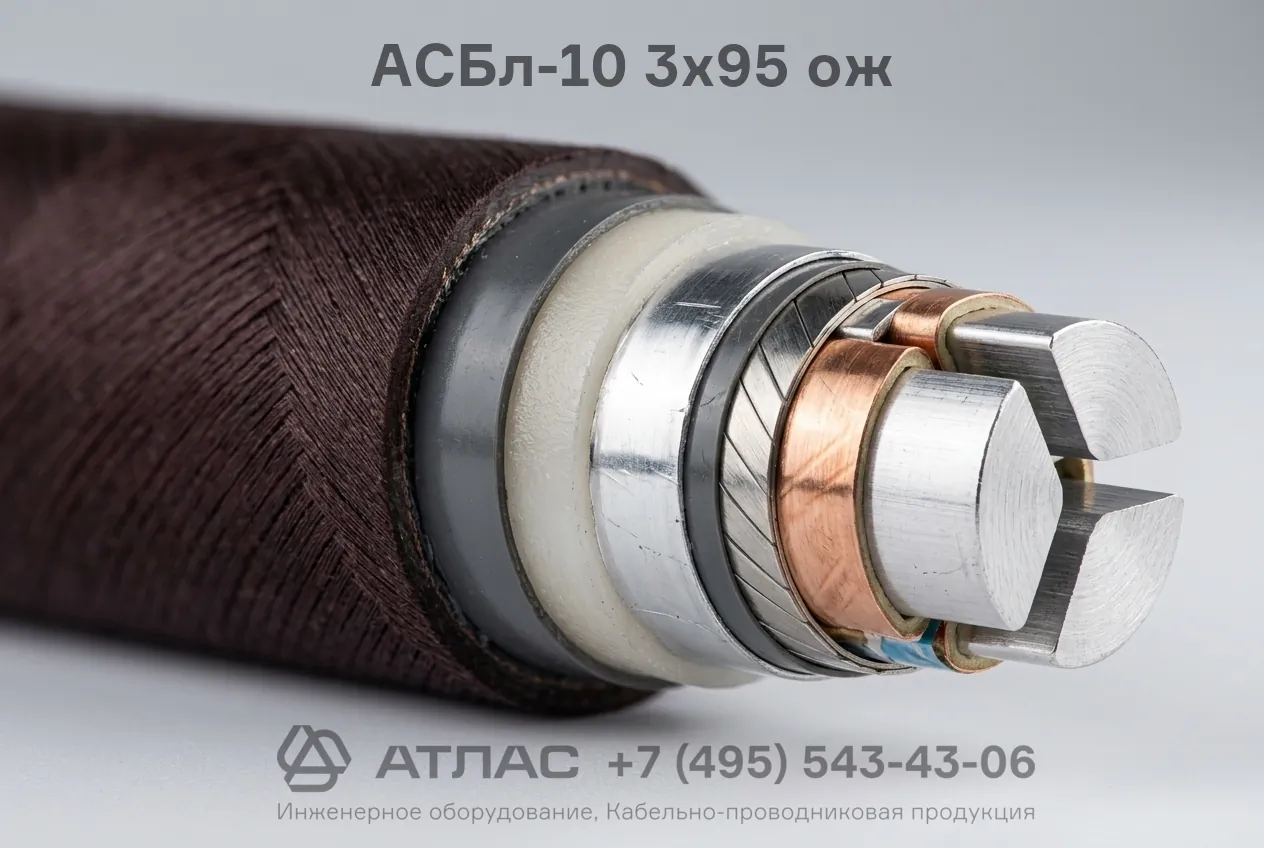

АСБл-10 3x95 ож кабель силовой бронированный с пропитанной бумажной изоляцией на напряжение 10 кВ
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
4562
Температура монтажа °C
:
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АСБл-10 3x95 ож силовой бронированный предназначен для распределения электроэнергии в сетях 10 кВ. Конструкция включает свинцовую оболочку, стальную броню и слой полиэтилентерефталатных лент.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
4562
Внешний проводник (экран)
Температура монтажа °C
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
Бумажно-пропитанная изоляция
Материал оболочки
Свинец
Номинальное напряжение, кВ
10
Минимальный радиус изгиба
25
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
да
Наличие экрана
да
Сфера применения
Для стационарной прокладки
Кабель АСБл-10 3x95 ож силовой бронированный — это трехжильный силовой кабель с однопроволочными алюминиевыми жилами, пропитанной бумажной изоляцией, свинцовой защитной оболочкой и броней из стальных лент. Изделие предназначено для передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 10 кВ частотой 50 Гц. Кабель отличается повышенной герметичностью за счет свинцовой оболочки, устойчивостью к механическим воздействиям благодаря броне и улучшенной стойкостью подушки под броней за счет защитных полиэтилентерефталатных лент.
Ниже приведена подробная расшифровка маркировки, конструкция кабельного изделия, его технические характеристики и типовые области применения.
Подробная расшифровка маркировки
Обозначение марки АСБл-10 3x95 ож содержит исчерпывающие сведения о конструкции изделия:
- А — алюминиевые токопроводящие жилы;
- С — герметичная защитная оболочка из свинца;
- Б — броня из двух спиральных стальных лент;
- л — слой пластмассовых полиэтилентерефталатных лент в подушке под броней;
- 10 — номинальное переменное напряжение сети, кВ;
- 3 — число основных токопроводящих жил;
- 95 — номинальное сечение каждой токопроводящей жилы, мм²;
- ож — однопроволочное исполнение конструкции токопроводящей жилы.
Конструкция кабеля
- Алюминиевые однопроволочные токопроводящие жилы секторной формы сечением 95 мм²;
- Фазная изоляция из кабельной бумаги, пропитанной вязким маслоканифольным составом;
- Заполнение промежутков между жилами жгутами из кабельной бумаги;
- Поясная изоляция из пропитанной кабельной бумаги;
- Экран из электропроводящей бумаги поверх поясной изоляции;
- Сплошная герметичная свинцовая оболочка;
- Защитная подушка под броней из битумного состава, крепированной бумаги и полиэтилентерефталатных лент;
- Броневой покров из двух стальных лент;
- Наружный защитный покров из волокнистых материалов, пропитанных битумным составом.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока | 10 кВ |
| Частота переменного тока | 50 Гц |
| Количество и сечение жил | 3х95 мм² |
| Конструкция и форма жил | Однопроволочные, секторные |
| Диапазон температур окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | 0 °C |
| Длительно допустимая температура нагрева жил | +60 °C |
| Предельная температура жил при токах короткого замыкания | +200 °C |
| Минимально допустимый радиус изгиба | не менее 25 наружных диаметров |
| Расчетная масса (вес) | 4562 кг/км |
| Срок службы | не менее 30 лет |
| Стандарт изготовления | ГОСТ 18410-73 |
Область применения
- Прокладка в земляных траншеях со средней и низкой коррозионной активностью грунта;
- Прокладка в грунтах с повышенной коррозионной активностью при условии отсутствия растягивающих нагрузок;
- Монтаж кабельных трасс в тоннелях, коллекторах, каналах и специальных кабельных сооружениях;
- Эксплуатация в распределительных электрических сетях промышленных объектов и энергетических комплексов на напряжение 10 кВ.
