АсВВГнг(А)-LS 5х35 кабель силовой с жилами из алюминиевого сплава, пониженной пожароопасности

Кабель АсВВГнг(А)-LS 5х35 силовой — это кабельное изделие с токопроводящими жилами из алюминиевого сплава, предназначенное для передачи и распределения электрической энергии в стационарных сетях на номинальное переменное напряжение 0,66 или 1 кВ. Ключевыми эксплуатационными свойствами данной продукции являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение при тлении и горении, а также высокая механическая пластичность жил из инновационного сплава по сравнению с традиционными алюминиевыми аналогами.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Структура условного обозначения марки АсВВГнг(А)-LS 5х35 расшифровывается следующим образом:

• Ас — токопроводящие жилы выполнены из алюминиевого сплава;
• В — изоляция жил изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитных покровов поверх оболочки (кабель голый, без брони);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 5 — количество токопроводящих жил в кабеле;
• 35 — номинальное сечение каждой токопроводящей жилы, мм².

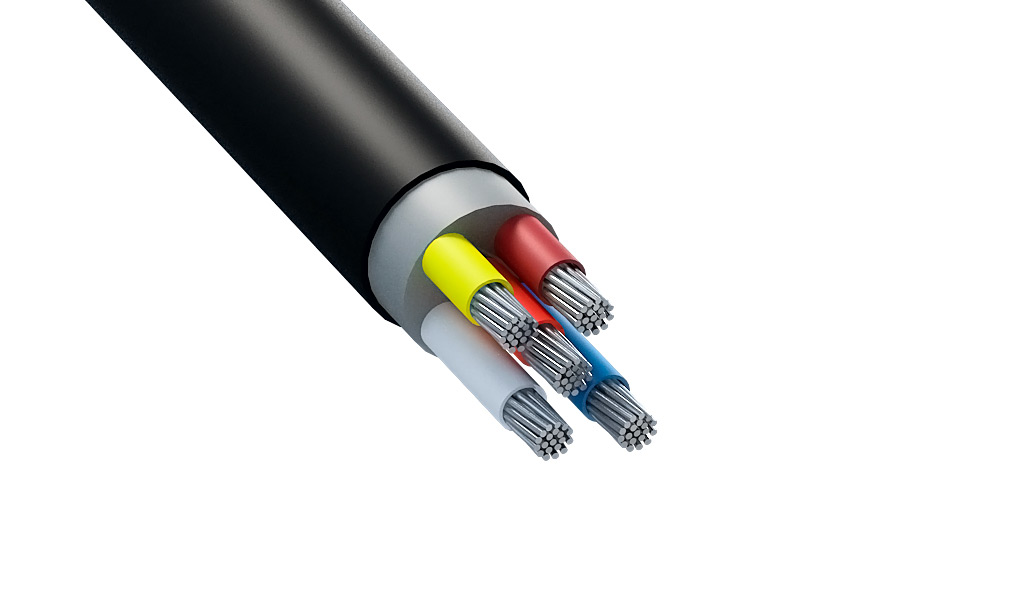

Конструкция кабеля

1. Токопроводящие жилы — пять жил из алюминиевого сплава номинальным сечением 35 мм² круглой или секторной формы.
2. Изоляция — слой поливинилхлоридного пластиката с пониженным дымо- и газовыделением, имеющий цветовую маркировку для идентификации фазных, нулевой и заземляющей жил.
3. Скрутка — изолированные жилы скручены в сердечник.
4. Внутренняя оболочка — экструдированный подслой из ПВХ пластиката пониженной пожарной опасности, заполняющий промежутки между изолированными жилами.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности, предохраняющий кабель от внешних воздействий среды.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, производственных и общественных помещениях при соблюдении мер огнезащиты.
• Электромонтаж в жилых, коммерческих и административных зданиях с повышенными требованиями к пожарной безопасности.
• Организация распределительных сетей питания силовых щитов, технологического оборудования и установок на промышленных объектах.
• Прокладка по кабельным эстакадам, в лотках, коробах и каналах при отсутствии опасности механических повреждений и растягивающих усилий.
