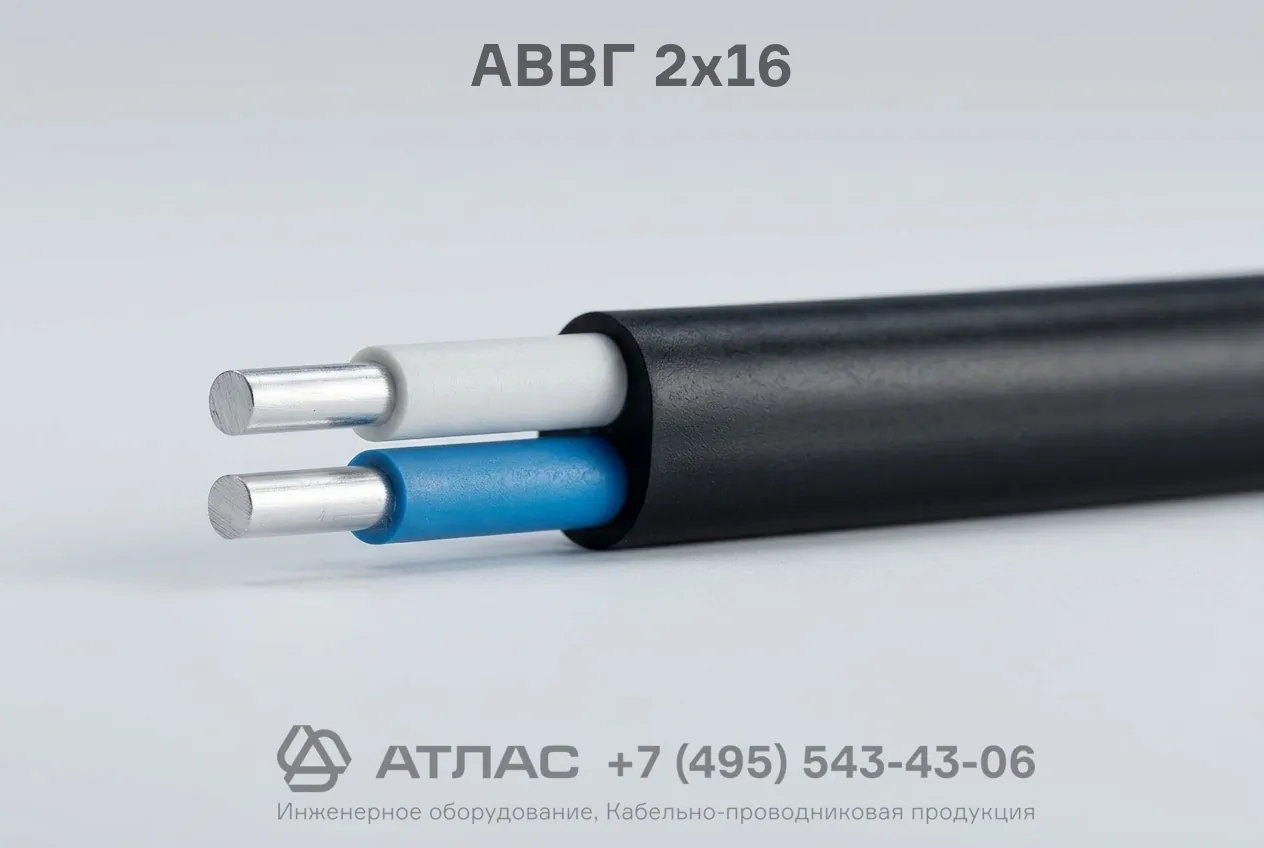

АВВГ 2х16 кабель силовой двухжильный с алюминиевыми жилами в изоляции и оболочке из ПВХ 0,66/1 кВ

Кабель АВВГ 2х16 силовой — это кабельное изделие с двумя алюминиевыми жилами сечением 16 мм², предназначенное для стационарной прокладки в электрических сетях с номинальным переменным напряжением 0,66 или 1 кВ частотой 50 Гц. Изделие характеризуется надежной изоляцией и наружной оболочкой из поливинилхлоридного пластиката, устойчивостью к атмосферным воздействиям в умеренном и холодном климате, а также не распространяет горение при одиночной прокладке.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные параметры и нормативные области применения данной кабельной продукции.

Подробная расшифровка маркировки

Структура условного обозначения марки раскрывает базовые конструктивные и материаловедческие параметры изделия:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция проводников изготовлена из поливинилхлоридного пластиката (ПВХ);
• В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ);
• Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
• 2 — количество токопроводящих жил в кабеле;
• 16 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

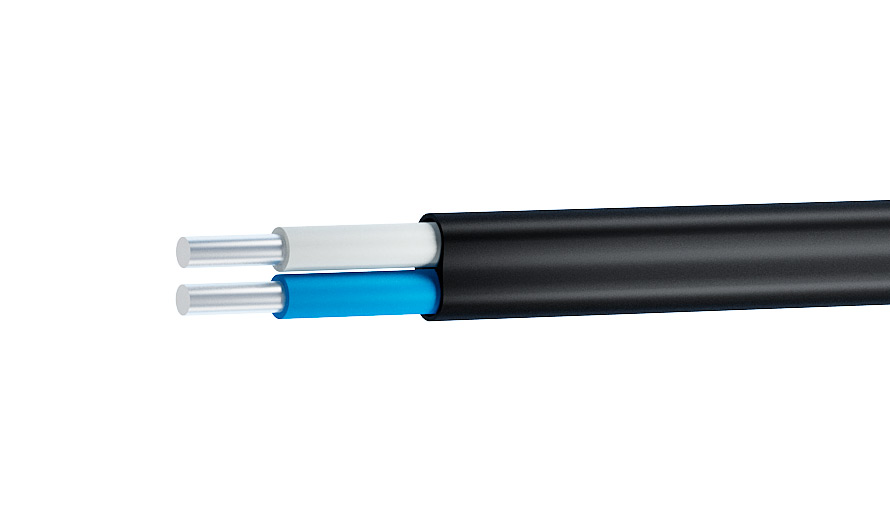

Конструкция кабеля

1. Токопроводящие жилы — 2 однопроволочные алюминиевые жилы круглой формы 1 класса гибкости по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката, наложенный на каждую жилу, с индивидуальной цветовой маркировкой для идентификации фаз и нуля.
3. Скрутка — изолированные жилы скручены в сердечник с правильным шагом повива.
4. Внутреннее заполнение — промежутки между скрученными изолированными жилами заполнены негигроскопичным материалом для придания кабелю круглой формы.
5. Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной горючести при одиночной прокладке.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в фиксированных установках промышленных предприятий, коммунальных сетей и объектов жилого фонда.
• Прокладка на открытом воздухе при условии исключения прямого воздействия ультрафиолетового излучения и механических повреждений.
• Монтаж в кабельных сооружениях, коллекторах, каналах, туннелях, сухих и сырых производственных помещениях при отсутствии растягивающих нагрузок.
• Одиночная стационарная прокладка в электрощитовых, распределительных устройствах и технических этажах зданий.
