АВВГ-П 2х2,5 плоский двухжильный с алюминиевыми жилами сечением 2,5 мм2, кабель силовой 0,66 кВ
Кабель силовой АВВГ-П 2х2,5 — это кабельное изделие с двумя алюминиевыми токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката, выполненное в плоской модификации без защитного бронированного покрова. Кабель предназначен для стационарной прокладки в электрических сетях с переменным напряжением до 0,66 кВ частотой 50 Гц. Конструкция обеспечивает устойчивость к воздействию широкого диапазона климатических температур, надежную электрическую изоляцию цепей, стойкость к влаге и длительный безаварийный ресурс при соблюдении правил монтажа.
Ниже представлена подробная техническая расшифровка маркировки, порядок слоев конструкции, нормативные эксплуатационные характеристики и регламентированные области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГ-П 2х2,5 расшифровывается в строгом соответствии с государственными стандартами:
- А — алюминиевые токопроводящие жилы;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие наружных защитных покровов поверх оболочки (без стальной брони);
- П — плоское конструктивное исполнение (токопроводящие жилы расположены в одной плоскости параллельно друг другу);
- 2 — две токопроводящие жилы;
- 2,5 — номинальное сечение каждой токопроводящей жилы составляет 2,5 мм².

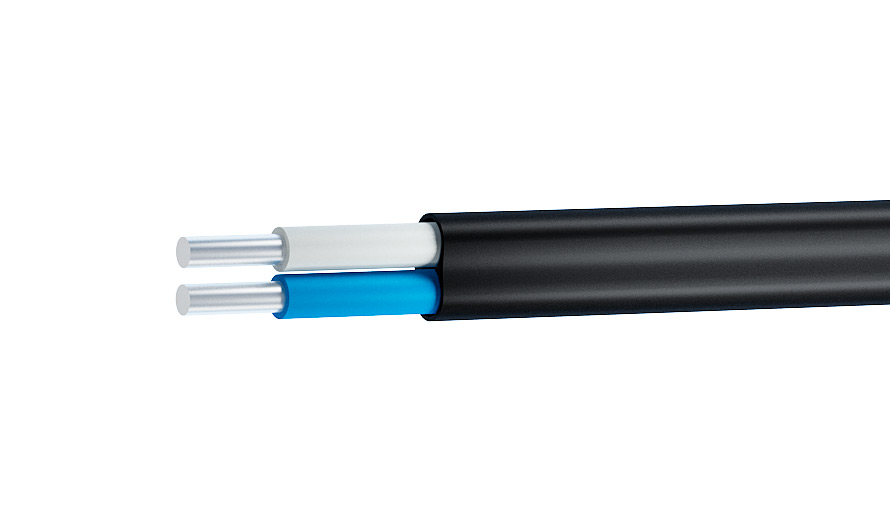

Конструкция кабеля
- Токопроводящие жилы — две алюминиевые однопроволочные жилы круглой формы сечением 2,5 мм², соответствующие 1 классу по ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной горючести с отличительной цветовой расцветкой жил для удобства фазировки.
- Расположение жил — изолированные жилы уложены параллельно в одной плоскости.
- Внешняя оболочка — сплошной защитный слой из ПВХ пластиката, наложенный поверх параллельно уложенных жил с заполнением технологических промежутков.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Максимальное рабочее напряжение сети | 0,72 кВ |
| Количество и сечение жил | 2 х 2,5 мм² |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного прогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил в аварийном режиме | +80 °C (до 8 часов в сутки) |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Электрическое сопротивление изоляции при +20 °C | не менее 10 МОм/км |
| Расчетный наружный размер | 9,8 мм |
| Расчетный вес (масса) | не более 54 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Передача и распределение электрической энергии в стационарных установках осветительных и силовых электросетей.
- Прокладка в кабельных каналах, коробах, лотках, тоннелях и кабельной канализации.
- Одиночная стационарная прокладка внутри производственных, общественных, жилых и административных помещений.
- Монтаж по стенам зданий, сооружений, а также на открытом воздухе при условии исключения риска механических повреждений и прямого растяжения.

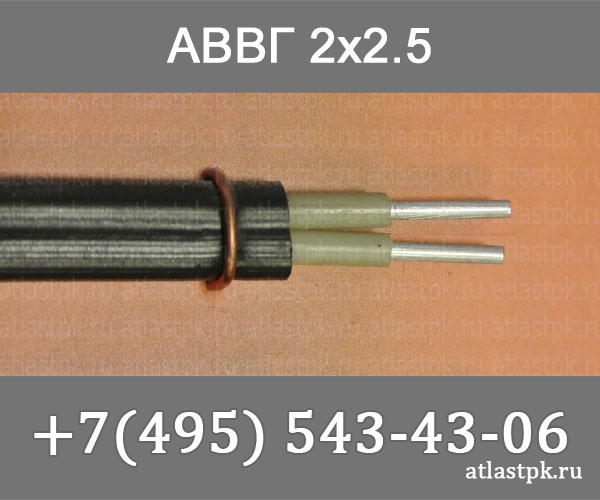

Фотогалерея
