АВВГ-П 2х6 кабель силовой плоский с алюминиевыми жилами, изоляцией и оболочкой из ПВХ на напряжение 0,66 кВ

Кабель АВВГ-П 2х6 силовой плоский представляет собой надежное кабельное изделие с двумя цельнотянутыми алюминиевыми токопроводящими жилами, предназначенное для стационарного распределения электрической энергии. Изоляция и наружная оболочка кабеля выполнены из поливинилхлоридного пластиката, обеспечивающего необходимую электрическую прочность, устойчивость к воздействию влаги и механическим воздействиям при соблюдении условий монтажа и эксплуатации.

Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические параметры и область применения кабеля.

Подробная расшифровка маркировки

Маркировка изделия содержит исчерпывающие данные о его материалах и конструктивном исполнении:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитных бронированных покровов («голый»);
• П — плоское конструктивное исполнение (изолированные жилы расположены параллельно в одной плоскости);
• 2 — количество токопроводящих жил;
• 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

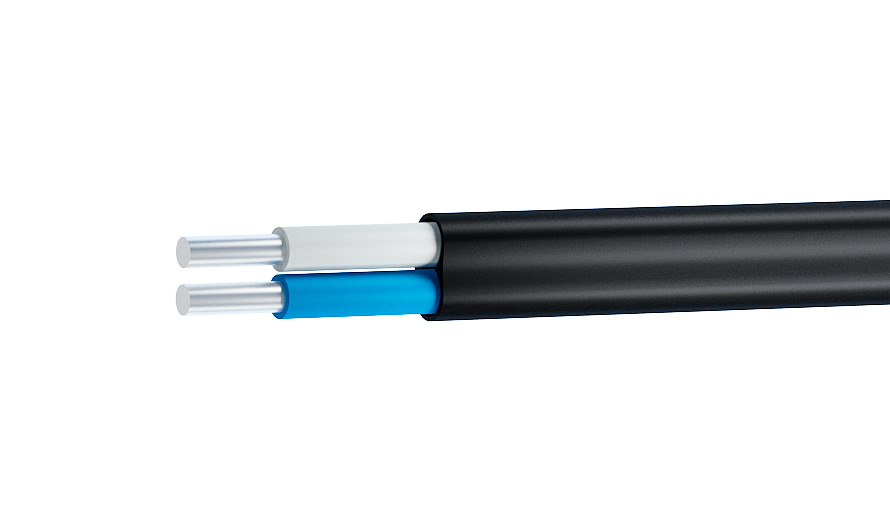

Конструкция кабеля

1. Токопроводящие жилы — 2 алюминиевые жилы сечением 6 мм², монолитные (однопроволочные), круглой формы, соответствуют 1 классу по ГОСТ 22483.
2. Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой кодировкой жил для удобства фазировки и подключения.
3. Расположение жил — изолированные проводники уложены параллельно в одной плоскости без скрутки.
4. Наружная оболочка — сплошной слой из поливинилхлоридного пластиката, плотно облегающий параллельно расположенные изолированные жилы.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных электросетях на номинальное переменное напряжение 0,66 кВ.
• Прокладка внутри сухих и влажных производственных, жилых, общественных и административных помещений.
• Монтаж в кабельных лотках, каналах, коробах, тоннелях и по стенам зданий.
• Прокладка на открытом воздухе при отсутствии риска механического повреждения и прямого растяжения.
• Не рекомендуется прокладка в траншеях (в земле) без применения жестких защитных труб или герметичных коробов.
