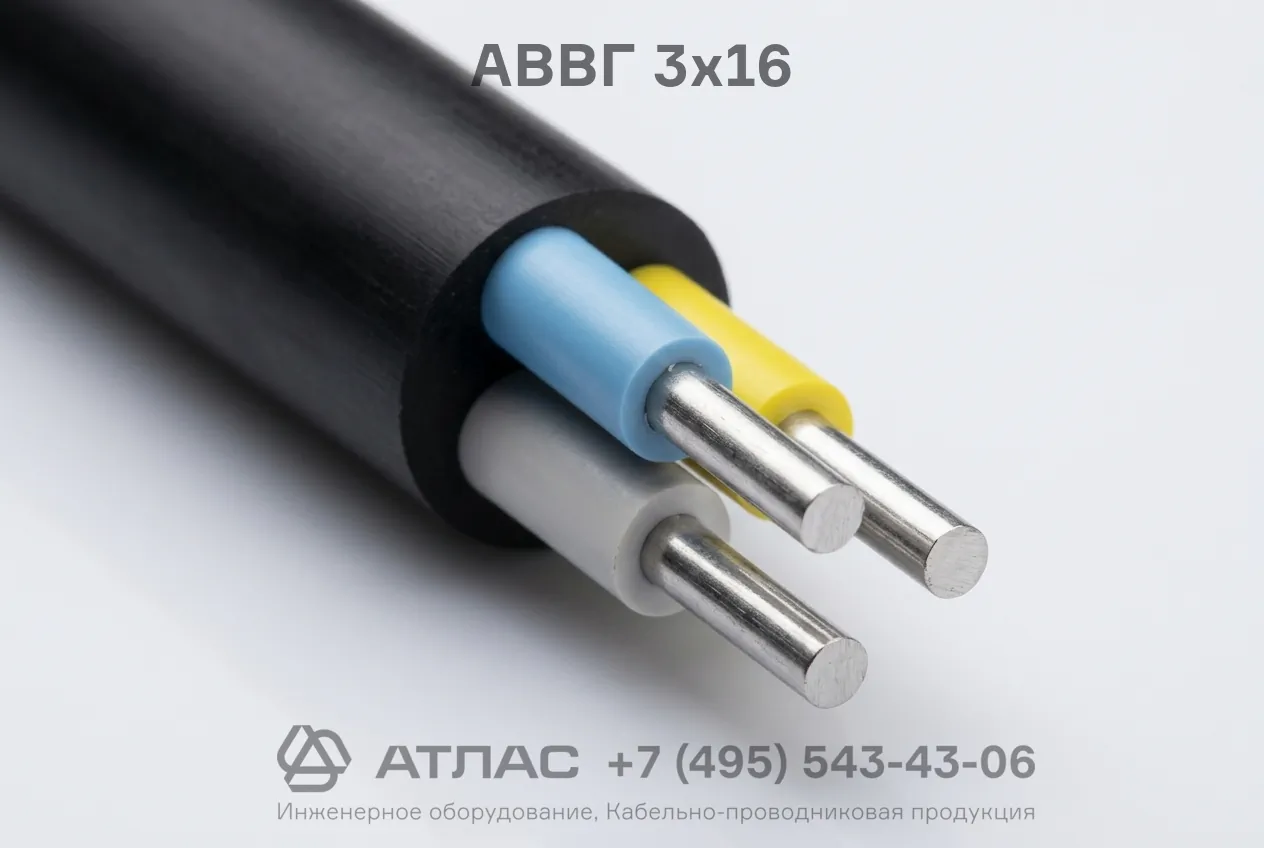

АВВГ 3х16 0,66 кВ трехжильный силовой алюминиевый кабель с изоляцией и наружной оболочкой из ПВХ
Кабель АВВГ 3х16 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие состоит из трех алюминиевых токопроводящих жил сечением 16 мм², покрытых индивидуальной изоляцией и общей внешней оболочкой из поливинилхлоридного пластиката. Кабель характеризуется стойкостью к влажной среде, надежностью при эксплуатации в диапазоне температур от -50 до +50 °C и не распространяет горение при одиночной прокладке.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных слоях, нормативных характеристиках и рекомендованных областях монтажа изделия.
Подробная расшифровка маркировки
Маркировка АВВГ 3х16 содержит полные данные о материалах токопроводящих элементов, изоляции и типоразмере изделия:
- А — токопроводящие жилы выполнены из алюминия;
- В — изоляция жил изготовлена из поливинилхлоридного пластиката (ПВХ);
- В — оболочка выполнена из поливинилхлоридного пластиката (ПВХ);
- Г — отсутствие защитного покрова (кабель «голый», без брони);
- 3 — три токопроводящие жилы;
- 16 — номинальное сечение каждой жилы составляет 16 мм².

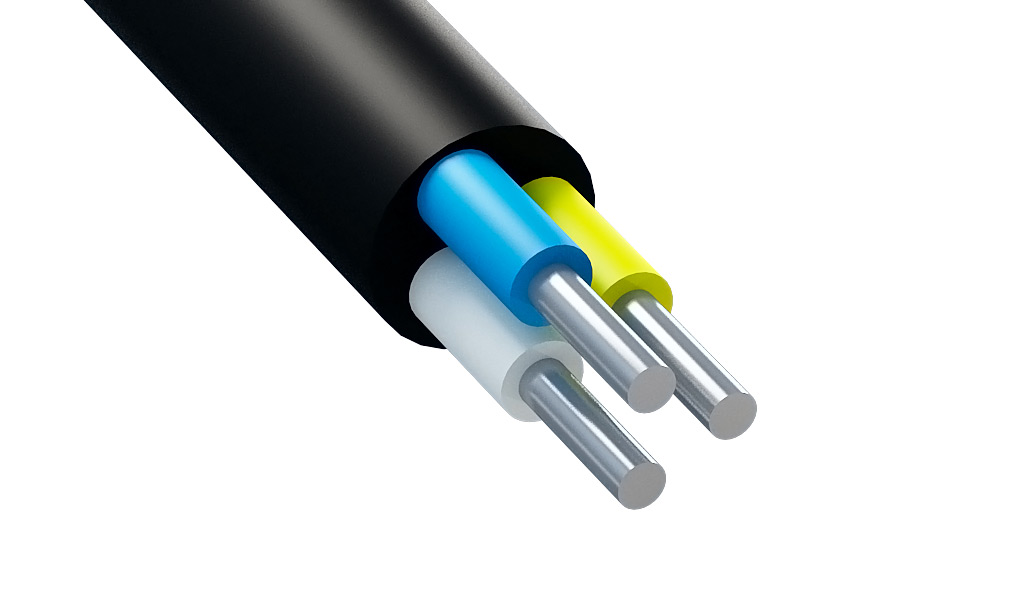

Конструкция кабеля
- Токопроводящая жила — алюминиевая круглая жила сечением 16 мм² (1 класс по ГОСТ 22483-2012).
- Изоляция — слой из поливинилхлоридного пластиката с индивидуальной цветовой расцветкой жил для удобства фазировки.
- Скрутка жил — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутреннее заполнение — поливинилхлоридный состав или полиэтилентерефталатная пленка для придания кабелю круглой формы.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий кабель от механических воздействий, пыли и влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Частота переменного тока, Гц | 50 |
| Количество токопроводящих жил, шт. | 3 |
| Сечение токопроводящих жил, мм² | 16 |
| Электрическое сопротивление жилы при 20 °C, Ом/км | не более 1,91 |
| Электрическое сопротивление изоляции при 20 °C, МОм·км | не менее 7 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Температура монтажа без предварительного подогрева, °C | не ниже -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Предельная температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр кабеля, мм | 16,9 |
| Расчетный вес, кг/км | 338 |
| Срок службы кабеля, лет | 30 |
Область применения
Силовой кабель марки АВВГ 3х16 применяется для прокладки кабельных линий:
- в сухих и сырых производственных помещениях, распределительных устройствах и щитовых;
- на кабельных эстакадах, в блоках, мостах, лотках и каналах;
- на открытом воздухе при отсутствии угрозы механических повреждений и прямых растягивающих нагрузок;
- в жилых и промышленных зданиях при одиночной прокладке электросетей;
- в грунте (траншеях) только с применением дополнительной механической защиты (трубы, короба).
