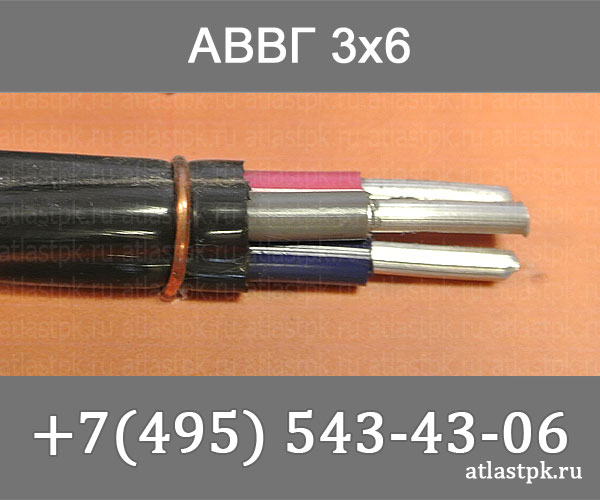

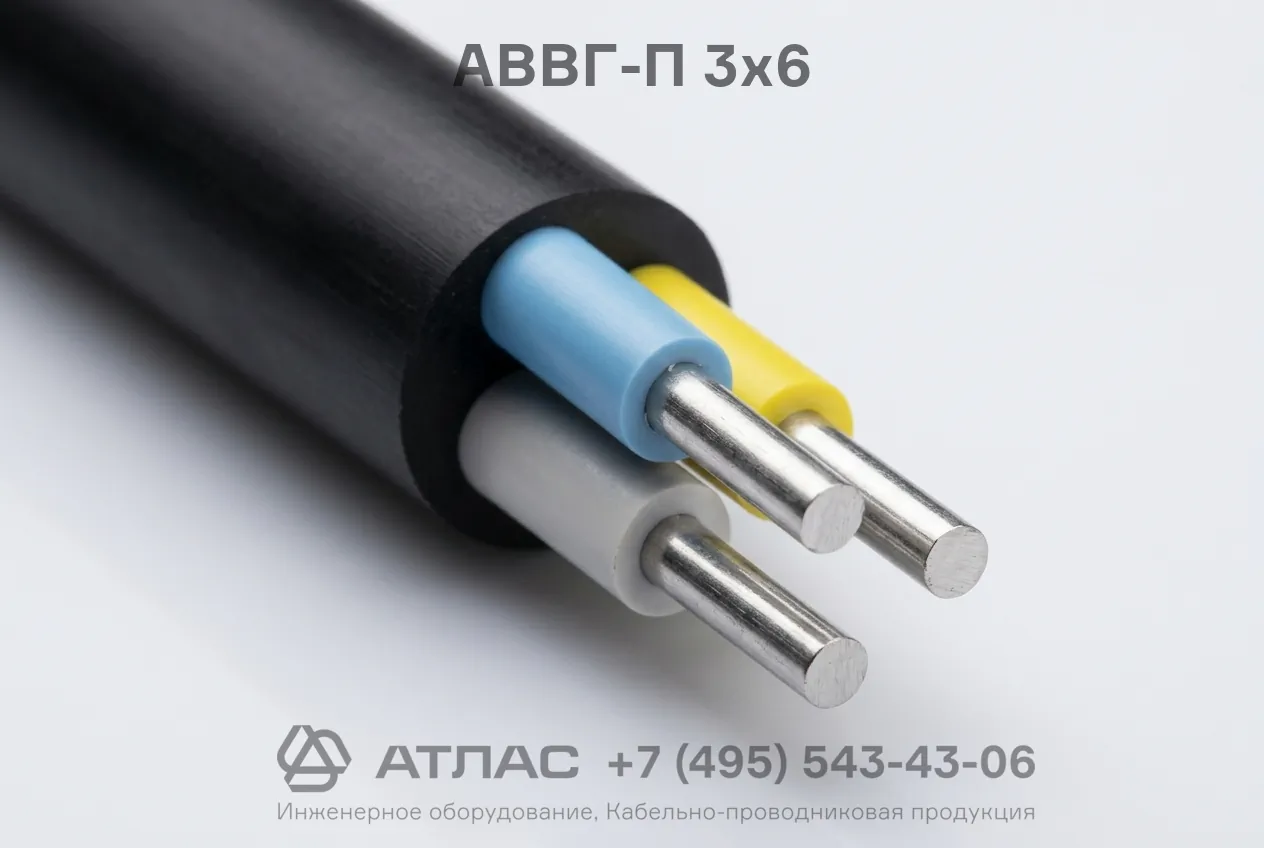

АВВГ-П 3х6 0,66 кВ плоский с алюминиевыми жилами, изоляцией и оболочкой из ПВХ кабель силовой

Кабель АВВГ-П 3х6 силовой — это кабельное изделие с тремя цельнотянутыми алюминиевыми жилами сечением 6 мм², индивидуальной изоляцией и внешней оболочкой из поливинилхлоридного пластиката в плоском конструктивном исполнении. Продукция предназначена для стационарного распределения и передачи электрической энергии, отличается устойчивостью к воздействию климатических перепадов температур в диапазоне от -50 °C до +50 °C, надежной ПВХ-изоляцией, не распространяющей горение при одиночной прокладке, и продолжительным эксплуатационным ресурсом не менее 30 лет.

Ниже представлена детальная расшифровка маркировки, конструктивное устройство и базовые технические характеристики изделия.

Подробная расшифровка маркировки

Обозначение марки АВВГ-П 3х6 расшифровывается в строгом соответствии с нормативными требованиями государственных стандартов:

• А — токопроводящие жилы изготовлены из мягкой алюминиевой проволоки;
• В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — защитный покров поверх оболочки отсутствует («голый», без брони);
• П — плоское исполнение, жилы расположены в кабеле параллельно в один ряд;
• 3 — количество изолированных токопроводящих жил;
• 6 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

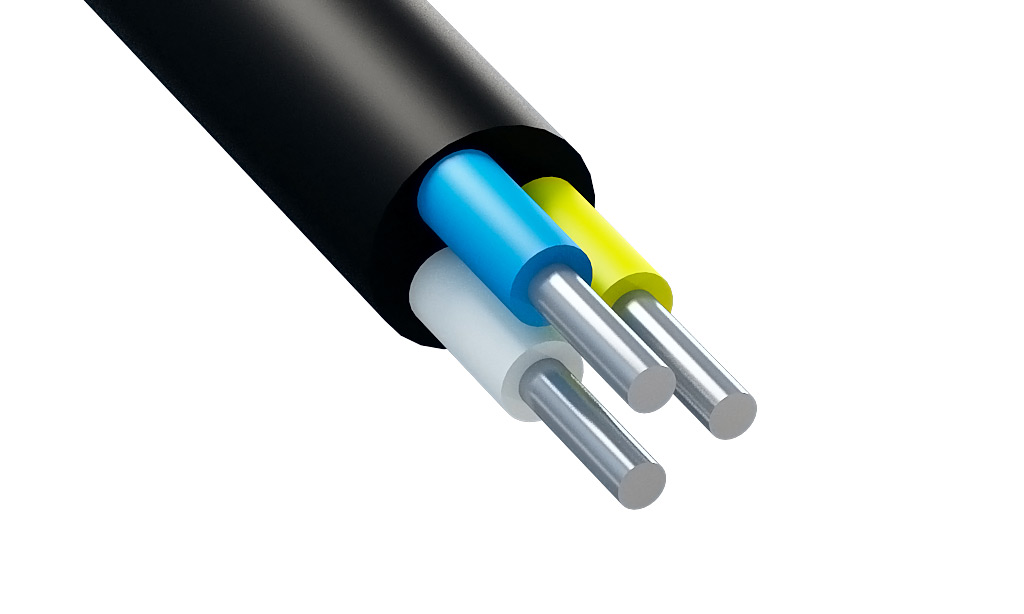

Конструкция кабеля

1. Токопроводящие жилы — три однопроволочные жилы из электротехнического алюминия круглой формы номинальным сечением 6 мм² (1 класс по ГОСТ 22483).
2. Изоляционный слой — ПВХ пластикат пониженной пожарной опасности при одиночной прокладке с цветовой кодировкой жил для удобства фазировки (включая нулевую жилу и жилу заземления).
3. Схема расположения — изолированные жилы уложены параллельно в одной плоскости без скрутки.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от механических повреждений и влаги.

Основные технические характеристики

Область применения

• Одиночная стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и жилых зданиях.
• Монтаж осветительных сетей и силовых линий электроснабжения промышленного и бытового оборудования.
• Прокладка по стенам зданий, эстакадам, в специальных кабельных лотках, коробах и кабельной канализации.
• Эксплуатация на открытом воздухе при условии исключения прямого механического повреждения и растягивающих нагрузок.
