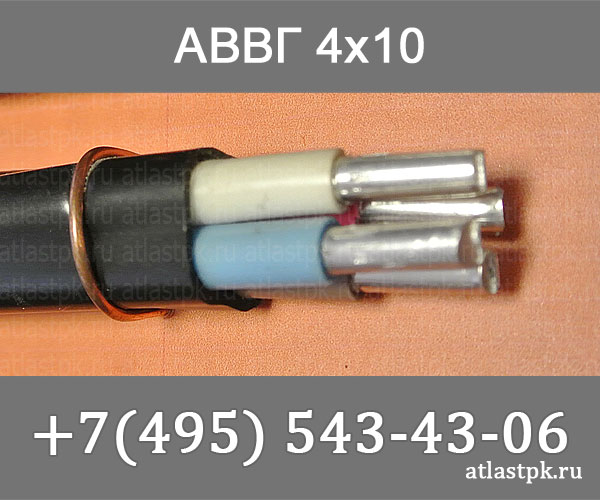

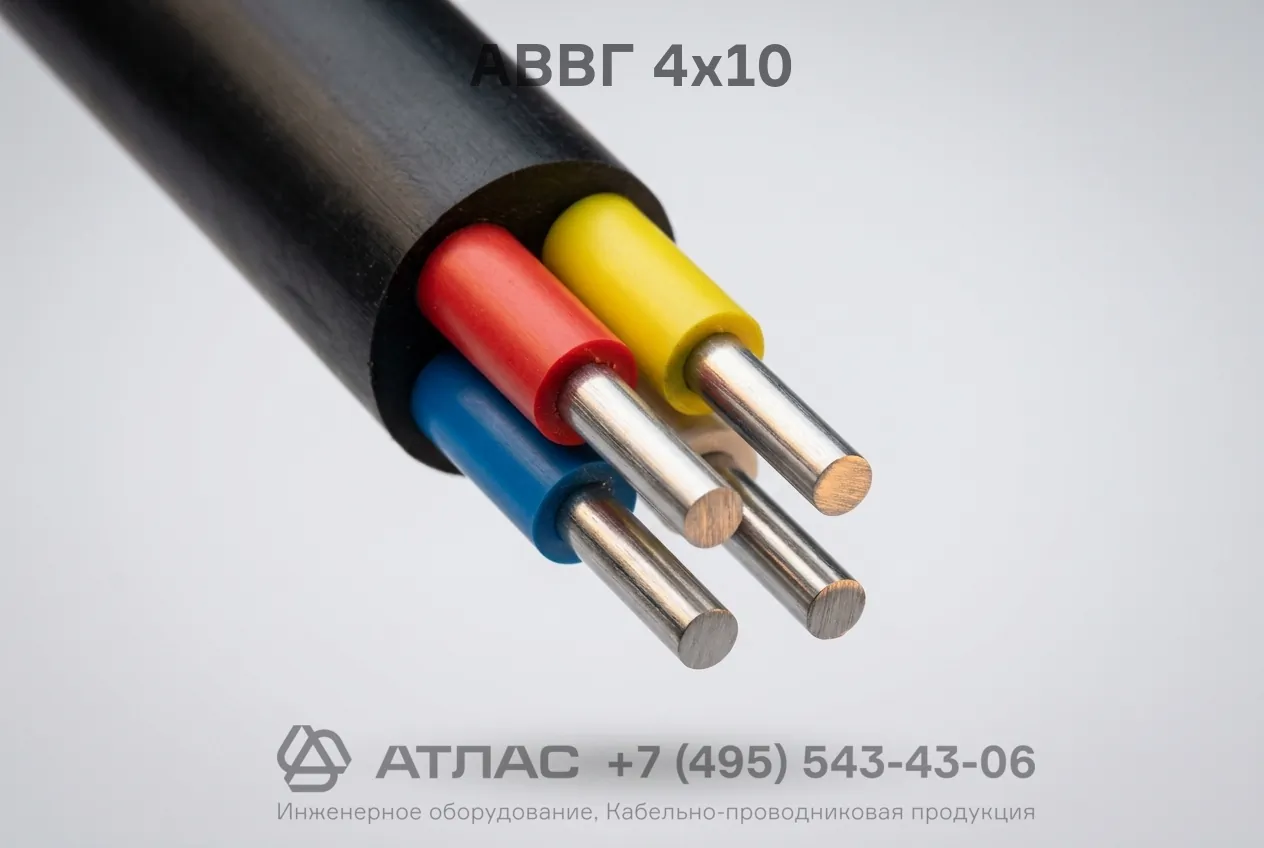

АВВГ 4х10 силовой четырехжильный кабель с алюминиевыми жилами и изоляцией из ПВХ на 0,66 кВ

Кабель АВВГ 4х10 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя цельнотянутыми алюминиевыми жилами сечением 10 мм² в индивидуальной и общей изоляции из поливинилхлоридного пластиката. Кабель отличается стойкостью к воздействию агрессивных сред, высокой эксплуатационной надежностью в широком температурном диапазоне от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет.

Ниже представлена подробная техническая расшифровка маркировки кабеля, особенности его послойной конструкции, базовые физико-механические параметры и рекомендуемые условия прокладки.

Подробная расшифровка маркировки

Обозначение марки АВВГ 4х10 содержит исчерпывающую информацию о строении кабельного изделия:

• А — алюминиевые токопроводящие жилы;
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• 4 — количество токопроводящих жил в кабеле;
• 10 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

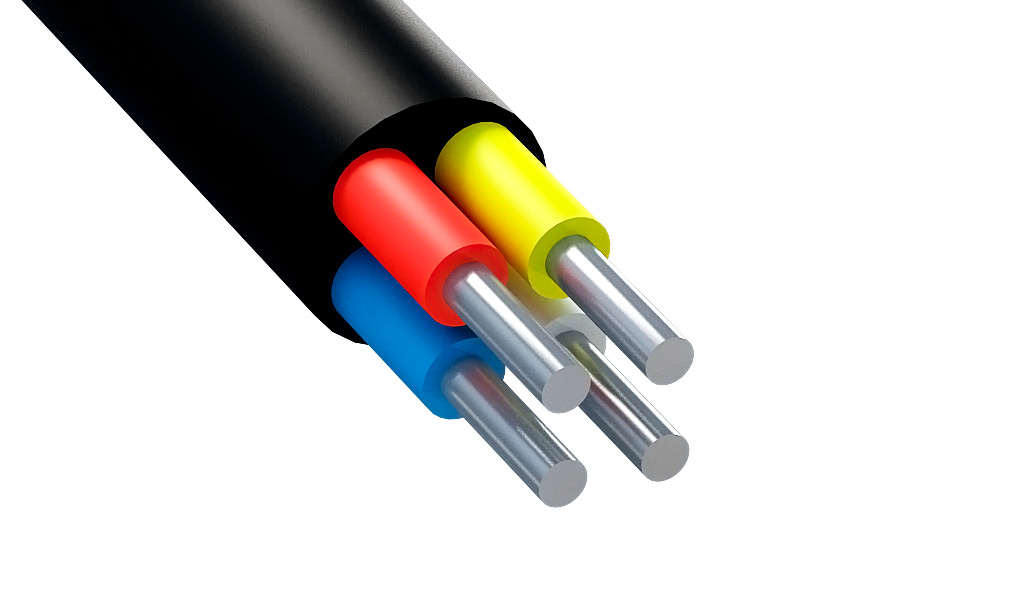

Конструкция кабеля

1. Четыре токопроводящие жилы из мягкой алюминиевой проволоки круглой формы номинальным сечением 10 мм² (1 класс гибкости по ГОСТ 22483).
2. Изоляция проводников из поливинилхлоридного пластиката с индивидуальной цветовой или цифровой маркировкой жил.
3. Скрутка изолированных жил в сердечник правильной концентрической повивной скруткой.
4. Внутреннее заполнение межфазного пространства для придания кабелю округлой формы.
5. Наружная защитная оболочка из поливинилхлоридного пластиката пониженной горючести при одиночной прокладке.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных каналах, тоннелях, коллекторах, шахтах и кабельных эстакадах.
• Монтаж внутри производственных, коммунальных и жилых помещений, в том числе во влажных и сырых зонах.
• Открытая прокладка по стенам зданий, сооружений и опорным инженерным конструкциям.
• Воздушная прокладка на открытом воздухе при условии исключения риска механических повреждений и растягивающих нагрузок.
• Кабель не рекомендуется использовать для бестраншейной прокладки в земляных траншеях без применения защитных труб или лотков из-за отсутствия защитной брони.
